Электронная система управления (Продолжение)

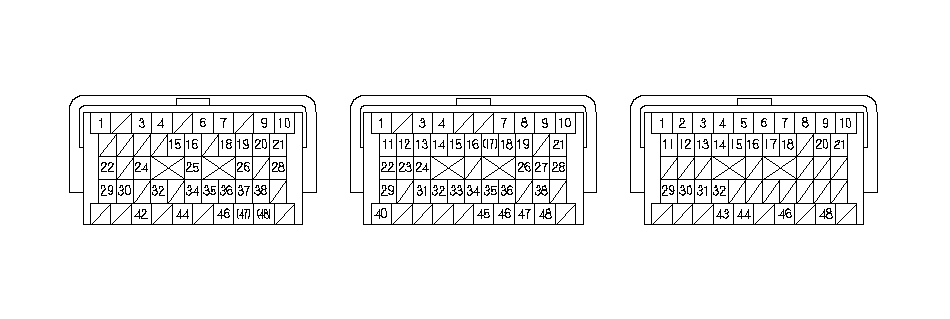

B1

BRN

PG2 ("МАССА" ПИТАНИЯ)

Цепь "массы" в цепи блока PCM

Все время менее 0,5 В

B8

BLU/RED

OP2SW (ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ЖИДКОСТИ ФРИКЦИОНА 2-ОЙ ПЕРЕДАЧИ)

Регистрирует входной сигнал переключателя давления фрикциона 2-й передачи

При включенном зажигании в положение ON (II):

B9

BLU/WHT

OP3SW (ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ЖИДКОСТИ ФРИКЦИОНА 3-ЕЙ ПЕРЕДАЧИ)

Регистрирует сигнал переключателя давления фрикциона 3-й передачи

При включенном зажигании в положение ON (II):

B10

BLK

PG1 ("МАССА" ПИТАНИЯ)

Цепь "массы" в цепи блока PCM

Все время менее 0,5 В

B11

BLU/BLK (сине-черный)

SH A (электромагнитный клапан А переключения)

Управляет электромагнитным клапаном А переключения режимов

При работающем двигателе и положениях D (2-я и 4-я передачи), S (2-я и 4-я передачи), D3 (2-я передача и 2: напряжение аккумулятора

При работающем двигателе и положениях P, R, N, 1, D (1-я, 3-я и 5-я передачи), S (1-я, 3-я и 5-я передачи), D3 (1-я и 3-я передачи): примерно 0 В

B12

GRN/RED

SH D (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН D ПЕРЕКЛЮЧЕНИЯ)

Управляет электромагнитным клапаном D переключения режимов

При работающем двигателе и положениях P и R: напряжение аккумулятора

При работающем двигателе и положении N: примерно 0 В

B13

RED/BLK

ATP N (ПОЛОЖЕНИЕ N ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет сигнал положения "N" переключателя режимов трансмиссии

В положении N: примерно 0 В

В любом положении, кроме N: напряжение аккумулятора

B14

BLU/BLK (сине-черный)

ATP P (ПОЛОЖЕНИЕ P ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет входной сигнал положения "Р" переключателя режимов трансмиссии

В положении Р: примерно 0 В

В любом положении, кроме Р: напряжение аккумулятора

B15

WHT

ATP R (ПОЛОЖЕНИЕ R ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет входной сигнал положения R рычага переключения режимов коробки передач

В положении R: примерно 0 В

В любом положении, кроме R: напряжение аккумулятора

B16 (7-позиционная)

RED

ATP D3 (ПОЛОЖЕНИЕ D3 ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет вход сигнала положения D3 диапазона переключения режимов АКП

В положении D3: примерно 0 В

В любом положении, кроме D3: напряжение аккумулятора

B16 (5-позиционная)

RED

ATP S (ПОЛОЖЕНИЕ "S" ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет сигнал положения "S" переключателя режимов трансмиссии

В положении S: примерно 0 В

В любом положении, кроме S: напряжение аккумулятора

B17 (7-позиционная)

BLU

ATP 2-1 (ПОЛОЖЕНИЕ 2-1 ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет сигнал положений 2 и 1 переключателя режимов трансмиссии

В положениях 2 и 1: примерно 0 В

В любом положении, кроме 2 и 1: напряжение аккумулятора

B18

WHT/RED

NM (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВЕДУЩЕГО ВАЛА (ПЕРВИЧНОГО ВАЛА)

Определяет сигнал датчика частоты вращения ведущего (первичного) вала

При включенном зажигании в положение ON (II): примерно 0 В или примерно 5,0 В

При работающем двигателе и положении N: примерно 2,5 В

B19

YEL/BLU

VCC2 (НАПРЯЖЕНИЕ ДАТЧИКА)

Показывает напряжение датчика

При включенном зажигании в положение ON (II): примерно 5,0 В

B21

GRN

SH C (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН C ПЕРЕКЛЮЧЕНИЯ)

Управляет электромагнитным клапаном C переключения режимов

При работающем двигателе и положениях R, D (3-я и 4-я передачи), S (3-я и 4-я передачи), D3 (3-я передача): напряжение аккумулятора

При работающем двигателе и положениях P, N, 2, 1, D (1-я, 2-я и 5-я передачи), S (1-я, 2-я и 5-я передачи), D3 (1-я и 2-я передачи): примерно 0 В

B22

PNK

ATP D (ПОЛОЖЕНИЕ D ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет сигнал положения "D" переключателя режимов трансмиссии

В положении D: примерно 0 В

В любом положении, кроме D: напряжение аккумулятора

B23

YEL

ATP RVS (ПОЛОЖЕНИЕ RVS ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет входной сигнал положения R рычага переключения режимов коробки передач

В положении R: примерно 0 В

В любом положении, кроме R: напряжение аккумулятора

B26

BLU/YEL

LS C (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН С УПРАВЛЕНИЯ ДАВЛЕНИЕМ АКП ФРИКЦИОНА)

Управляет электромагнитным клапаном С управления давлением блокировки гидротрансформатора АКП

При включенном зажигании в положение ON (II): управляемый режим

B27

GRN/WHT

SH B (электромагнитный клапан B переключения)

Управляет электромагнитным клапаном В переключения режимов

При работающем двигателе и положениях R, 1, D (1-я, 4-я и 5-я передачи), S (1-я, 4-я и 5-я передачи), D3 (1-я передача): напряжение аккумулятора

При работающем двигателе и положениях P, N, 2, D (2-я и 3-я передачи), D3 (2-я и 3-я передачи), S (2-я и 3-я передачи): примерно 0 В

B28

RED/YEL

ATFT (ДАТЧИК ТЕМПЕРАТУРЫ РАБОЧЕЙ ЖИДКОСТИ АКП)

Определяет сигнал датчика температуры ATF

При включенном зажигании в положение ON (II): примерно 0,2-4,0 В (в зависимости от температуры ATF)

B29

BLU/YEL

ATP FWD (ПОЛОЖЕНИЕ "FWD" ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)

Определяет сигнал положения D, D3, 2 и S диапазона переключения режимов

В положениях D, D3, 2 и S: примерно 0 В

В положениях P, R, N и 1: напряжение аккумулятора

B34

GRN/YEL

SG2 ("МАССА" ДАТЧИКА)

"Масса" датчика

Все время менее 0,5 В

B38

BLK/WHT

NC (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВТОРИЧНОГО ВАЛА (ПРОМЕЖУТОЧНОГО ВАЛА))

Определяет сигнал частоты вращения коленчатого вала

При включенном зажигании в положение ON (II): примерно 0 В или примерно 5,0 В

При вождении: импульсы

B40

RED/BLK

LS A (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН A УПРАВЛЕНИЯ ДАВЛЕНИЕМ АКП ФРИКЦИОНА)

Управляет электромагнитным клапаном А давления фрикциона АКП

При включенном зажигании в положение ON (II): управляемый режим

B48

BRN/WHT

LS B (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН B УПРАВЛЕНИЯ ДАВЛЕНИЕМ АКП ФРИКЦИОНА)

Управляет электромагнитным клапаном В давления фрикциона АКП

При включенном зажигании в положение ON (II): управляемый режим
