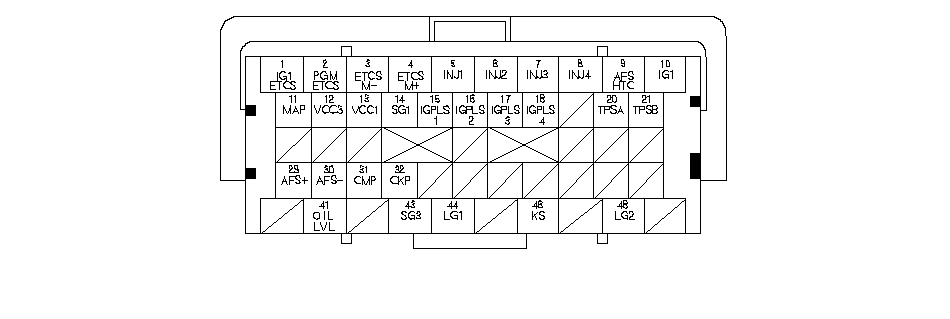

Входы и выходы компьютера ЕСМ/РСМ на разъеме С (○) (49Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
29
|
RED
|
AFS+ (ДАТЧИК ОТНОШЕНИЯ МАССЫ ВОЗДУХА К МАССЕ ТОПЛИВА (A/F)(ДАТЧИК 1) +СТОРОНА)
|
Определяет сигнал датчика A/F (датчика 1)
|
На холостом ходу: примерно 2,2 В
|
|
30
|
RED/YEL
|
AFS- (ДАТЧИК ОТНОШЕНИЯ МАССЫ ВОЗДУХА К МАССЕ ТОПЛИВА (A/F)(ДАТЧИК 1) СТОРОНА -)
|
Определяет сигнал датчика A/F (датчика 1)
|
На холостом ходу: примерно 1,8 В
|
|
31
|
GRN
|
СМР (ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР))
|
Определяет сигнал датчика СМР
|
При работающем двигателе: импульсы
|
|
32
|
BLU
|
CKP (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP))
|
Определяет сигнал датчика положения коленчатого вала (СКР)
|
При работающем двигателе: импульсы
|
|
41
*11
|
ORN
|
OILLVL (СИГНАЛ ДАТЧИКА УРОВНЯ МОТОРНОГО МАСЛА)
|
Определяет сигнал датчика уровня моторного масла
|
При включенном зажигании (в положении II): импульсы
|
|
43
|
GRN
|
SG3 ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
Все время меньше 0,5 В
|
|
44
|
BRN/YEL
|
LG1 (ЛОГИЧЕСКАЯ МАССА)
|
Цепь "массы" для цепи компьютера ЕСМ/РСМ
|
Все время меньше 0,5 В
|
|
46
|
RED/BLU
|
KS (ДАТЧИК ДЕТОНАЦИИ)
|
Определяет сигнал от датчика детонации
|
При возникновении детонации в двигателе: импульсы
|
|
48
|
BRN/YEL
|
LG2 (ЛОГИЧЕСКАЯ МАССА)
|
Цепь "массы" для цепи компьютера ЕСМ/РСМ
|
Все время меньше 0,5 В
|
|
*11:
|
Модели KE, KG
|
