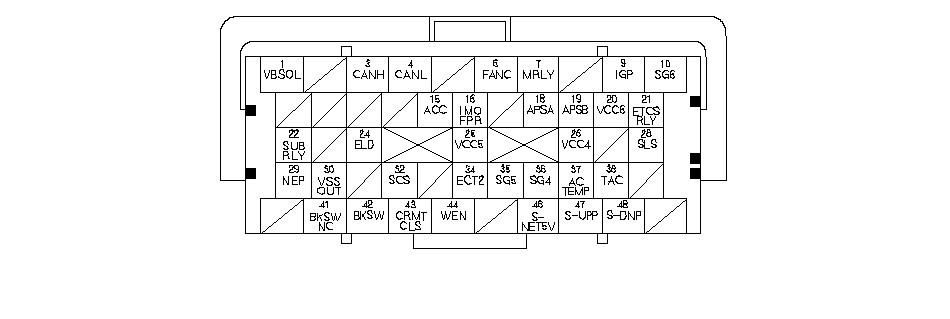

Входы и выходы компьютера ЕСМ/РСМ на разъеме А (□) (49Р)

  43 ^*3

PUR

CRMTCLS (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ ДЛЯ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)

Определяет сигнал концевого выключателя положения педали сцепления для системы круиз-контроля.

При включенном зажигании (положение II) и отпущенной педали сцепления: примерно 0 В

При включенном зажигании (положение II) и нажатой педали сцепления: напряжение аккумуляторной батареи

44

RED

WEN (СИГНАЛ, ПОЗВОЛЯЮЩИЙ ЗАПИСЫВАТЬ)

Определяет сигнал, позволяющий записывать данные

При включенном зажигании (в положении II): примерно 0 В

46

GRN

S-NET5V (ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ДЛЯ ИММОБИЛАЙЗЕРА)

Посылает серийный сигнал связи

При включенном зажигании (в положении II): импульсы

При выключенном зажигании: примерно 5,0 В

  47 ^*4

YEL

SUPP (РЫЧАЖОК ПОВЫШЕНИЯ + ПЕРЕКЛЮЧАТЕЛЬ НА ПОВЫШЕННУЮ ПЕРЕДАЧУ)

Определяет сигнал рычажка повышения + (переключателя на повышенную передачу)

В режиме S при нажатом рычажке повышения (+) передачи на рулевом колесе: примерно 0 В

В режиме S при отпущенном рычажке повышения (+) передачи на рулевом колесе: напряжение аккумуляторной батареи

  48 ^*4

LT BLU

SDNP (РЫЧАЖОК ПОНИЖЕНИЯ - ПЕРЕКЛЮЧАТЕЛЬ НА ПОНИЖЕННУЮ ПЕРЕДАЧУ)

Определяет сигнал рычажка понижения - (переключателя на пониженную передачу)

В режиме S при нажатом рычажке понижения (-) передачи на рулевом колесе: примерно 0 В

В режиме S при отпущенном рычажке понижения (-) передачи на рулевом колесе: напряжение аккумуляторной батареи

*3:

МКП с системой круиз-контроля

*4:

АКП (модель с рычажковым переключением передач)
