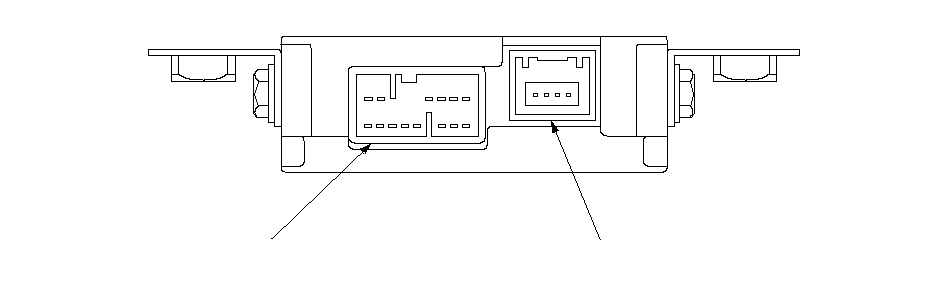

Входы и выходы разъема USB адаптера
БЛОКА АДАПТЕРА USB
БЛОКА АДАПТЕРА USB

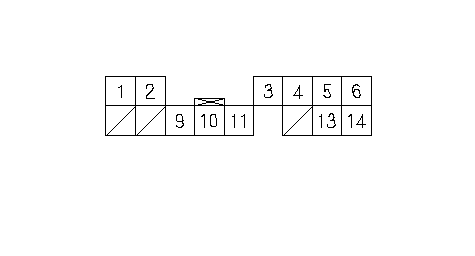

РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
А1
|
ORN
|
Аудиоблок (GA-NET +B)
|
|
А2
|
BLU
|
Аудиоблок (SYS ACC)
|
|
А3
|
GRY
*
|
Экранирование для клемм № 9 и № 10 (GA-NET BUS SH)
|
|
А4
|
PNK
*
|
Экранирование для клемм № 5, № 6, № 13 и № 14 (GA-NET AUDIO SH)
|
|
А5
|
BRN
|
Аудиоблок (GA-NET AUDIO R+)
|
|
А6
|
WHT
|
Аудиоблок (GA-NET AUDIO L+)
|
|
А9
|
YEL
|
Аудиоблок (GA-NET BUS +)
|
|
А10
|
GRN
|
Аудиоблок (GA-NET BUS−)
|
|
А11
|
BLK
|
Аудиоблок (GA-NET GND)
|
|
А13
|
RED
|
Аудиоблок (GA-NET AUDIO R−)
|
|
А14
|
LT BLU
|
Аудиоблок (GA-NET AUDIO L−)
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на схеме.
|

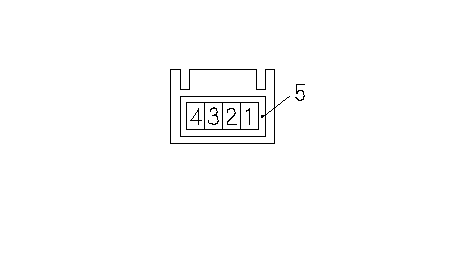

РАЗЪЕМ В (5Р) БЛОКА USB АДАПТЕРА
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
B1
|
———
|
Адаптер USB (USB VBUS)
|
|
B2
|
———
|
Адаптер USB (USB DATA-)
|
|
B3
|
———
|
Адаптер USB (USB DATA+)
|
|
B4
|
———
|
Адаптер USB (USB GND)
|
|
B5
|
———
|
Экранирование для клемм № 1, № 2, № 3 и № 4 (USB SH)
|
