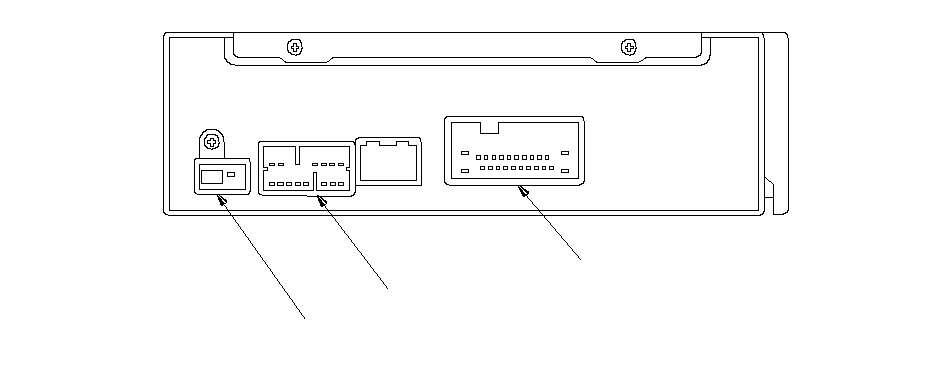

Разъем аудиоблока для входных и выходных сигналов

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ

РАЗЪЕМ С (14P) БЛОКА АУДИОСИСТЕМЫ

РАЗЪЕМ D (3Р) АУДИОБЛОКА

}

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ

РАЗЪЕМ С (14P) АУДИОБЛОКА
(с USB адаптером)

РАЗЪЕМ D (3Р) АУДИОБЛОКА

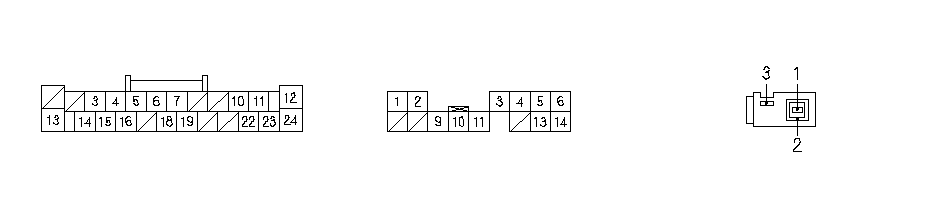

Сторона проводов клемм-выходов

Сторона разъема клемм-выходов

}

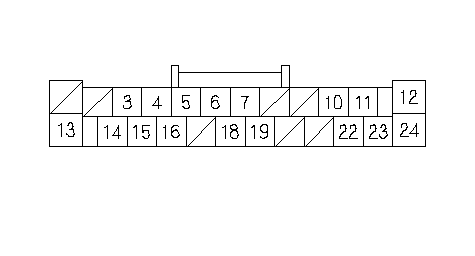

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ

Сторона проводов клемм-выходов

}

Гнездо	Провод	Соединяется с
А3	BLU	Разъем передачи данных (DLC) (K-LINE)
A4 ^*1	GRN	Мультиплексный интегрированный блок управления (MICU) (SCTY)
A5 ^*2	WHT	Дистанционный переключатель аудио (REMOTE GND)
А6	ORN	Правый задний динамик (RR R-)
А7	BLU	Правый задний динамик (RR R+)
А10	BRN	Левый задний динамик (RR L−)
А11	GRY	Левый задний динамик (RR L+)
А12	BLK	«Масса» кузова к G503 (GND)
А13	GRY	Предохранитель № 29 (10 A) в блоке предохранителей и реле под панелью приборов (ILL+)
А14	PUR	Предохранитель № 14 (7,5 А) в блоке предохранителей и реле под панелью приборов (АСС)
А15	BLU	Блок ECM/PCM (сигнал скорости автомобиля) (VSS OUT)
A16 ^*2	PNK	Дистанционный переключатель аудиосистемы (REMOTE)
А18	RED	Правый передний динамик двери (−) (FR R−)
А19	BRN	Правый передний динамик двери (+) (FR R+)
А22	LT GRN	Левый передний динамик двери (−) (FR L−)
A23	LT BLU	Левый передний динамик двери (+) (FR L+)
A24	PNK	Предохранитель № 1 (10 A) в блоке реле и предохранителей под панелью приборов (+B)

*1:	С охранной системой
*2:	С дистанционным управлением аудио

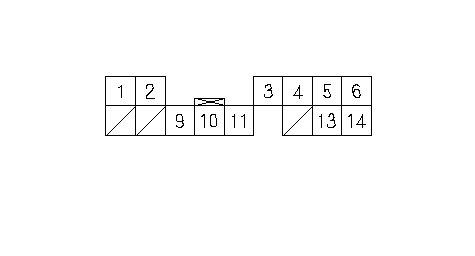

РАЗЪЕМ С (14P) АУДИОБЛОКА(с USB адаптером)

Сторона проводов клемм-выходов

}

Гнездо	Провод	Соединяется с
C1	ORN	Блок USB адаптера (GA-NET +B)
C2	BLU	Блок USB адаптера (SYS ACC)
C3	GRY ^*	Экранирование для клемм № 9 и № 10 (GA-NET BUS SH)
C4	PNK ^*	Экранирование для клемм № 5, № 6, № 13 и № 14 (GA-NET AUDIO SH)
C5	BRN	Блок USB адаптера (GA-NET AUDIO R+)
C6	WHT	Блок USB адаптера (GA-NET AUDIO L+)
C9	YEL	Блок USB адаптера (GA-NET BUS+)
C10	GRN	Блок адаптера USB (GA-NET BUS-)
C11	BLK	Блок USB адаптера (GA-NET GND)
C13	RED	Блок адаптера USB (GA-NET AUDIO R−)
C14	LT BLU	Блок адаптера USB (GA-NET AUDIO L−)

*:	У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на схеме.

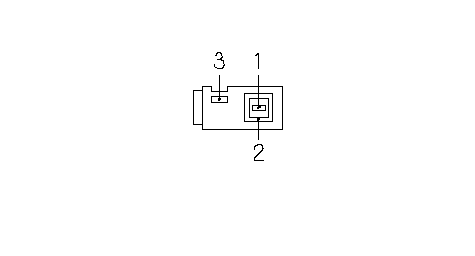

РАЗЪЕМ D (3Р) АУДИОБЛОКА

Сторона разъема клемм-выходов

}

Гнездо	Провод	Соединяется с
D1	———	Антенна AM/FM (RF IN)
D2	———	Экранирование для клеммы № 1 (RF SH)
D3	———	Антенна AM/FM (ANT +B)
