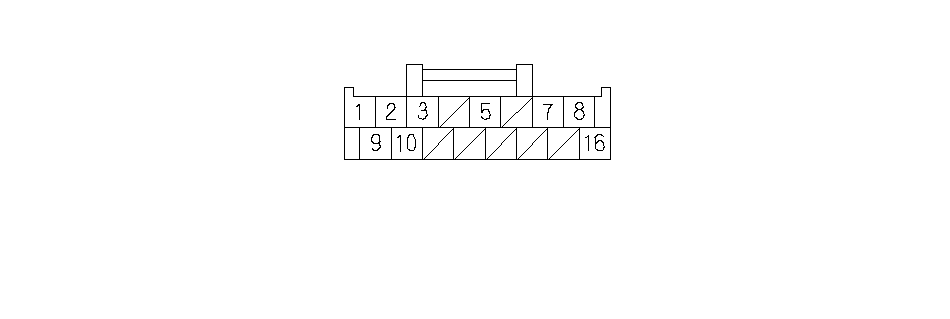

Входные и выходные сигналы разъема С (16Р) блока управления EPS
|
Номер клеммы
|
Цвет провода
|
Символ клеммы(Наименование)
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
1
|
BLU
|
VS 2 (датчик напряжения 2)
|
Определяет датчик крутящего момента
|
———
|
|
2
|
PNK
|
T/S GND ("масса" датчика крутящего момента)
|
"Масса" для датчика момента
|
———
|
|
3
|
YEL
|
VS 1 (датчик напряжения 1)
|
Определяет датчик крутящего момента
|
———
|
|
5
|
YEL
|
SCS (Сигнал проверки)
|
Определяет сигнал от разъема проверки функционирования
|
———
|
|
7
|
LT BLU
|
NEP (импульс частоты вращения двигателя)
|
Определяет сигнал оборотов двигателя
|
При работающем двигателе: импульсы
|
|
8
|
PUR
|
IG -1(зажигание 1)
|
Питание для включения системы
|
При включенном зажигании в положение ON (II): напряжение аккумуляторной батареи
|
|
9
|
RED
|
CAN-L (CAN-LO)
|
CAN мультиплексная сеть
|
———
|
|
10
|
WHT
|
CAN-H (CAN-HI)
|
CAN мультиплексная сеть
|
———
|
|
16
|
BLU
|
K-LINE (разъем получения информации)
|
Связывается с HDS
|
———
|
