  • Входы и выходы блока управления-модулятора VSA для 36Р разъема

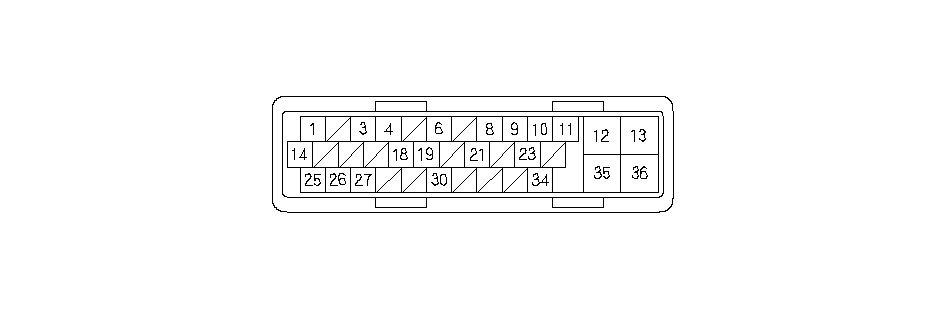

    Сторона проводов клемм-выходов

    }
    Номер клеммы
    Цвет провода
    Обозначение на клемме
    Описание
    Измерения (отсоедините 36Р разъем блока управления - модулятора VSA)
    Клеммы
    Условия
    Результаты
    1
    RED
    CAN-L
    Используется для связи с F-CAN
    ———
    ———
    ———
    3
    BLU
    K-LINE
    Соединение с системой HDS
    4
    GRY
    RR-GND
    Определяет сигнал датчика частоты вращения правого заднего колеса
    6
    GRY
    FL-GND
    Определяет сигнал датчика частоты вращения левого переднего колеса
    8
    RED
    RL-GND
    Определяет сигнал датчика частоты вращения левого заднего колеса
    9
    PUR
    SVCC
    Источник питания датчика угла поворота рулевого колеса
    10
    PNK
    FR-GND
    Определяет сигнал датчика частоты вращения правого переднего колеса
    11
    BRN
    STR-A
    Передача сигнала датчика угла поворота рулевого колеса
    12
    WHT
    FSR +B
    Питание аварийного реле отключения системы
    12−GND
    Постоянно
    Напряжение аккумулятора
    13
    RED
    MR +B
    Напряжение питания реле включения электродвигателя
    13−GND
    Постоянно
    Напряжение аккумулятора
    14
    WHT
    CAN-H
    Используется для связи с F-CAN
    ———
    ———
    ———
    18
    LT BLU
    RR +B
    Определяет сигнал датчика частоты вращения правого заднего колеса
    19
    ORN
    FL +B
    Определяет сигнал датчика частоты вращения левого переднего колеса

    Номер клеммы
    Цвет провода
    Обозначение на клемме
    Описание
    Измерения (отсоедините 36Р разъем блока управления - модулятора VSA)
    Клеммы
    Условия
    Результаты
    21
    YEL
    RL +B
    Определяет сигнал датчика частоты вращения левого заднего колеса
    ———
    ———
    ———
    23
    GRN
    FR +B
    Определяет сигнал датчика частоты вращения правого переднего колеса
    25
    RED
    WEN
    Определяет сигнал, позволяющий записывать данные
    26
    BLU
    STR-D
    Передача сигнала датчика угла поворота рулевого колеса
    27
    GRN
    STR-B
    Передача сигнала датчика угла поворота рулевого колеса
    30
    GRY
    IG1
    Питание для включения системы
    30−GND
    Ключ зажигания в положении "ON" (II)
    Напряжение аккумулятора
    34
    BLU
    SGND
    Заземление датчика угла поворота рулевого колеса
    ———
    ———
    ———
    35
    BLK
    GND
    "Масса" блока управления-модулятора VSA (с системой VSA)
    35−GND
    Постоянно
    Неразрывность
    36
    BLK
    MR-GND
    Соединяет с "массой" электродвигатель гидронасоса
    36−GND
    Постоянно
    Неразрывность
