Система PGM-FI
Программируемая система впрыска топлива (PGM-FI) представляет собой распределенную систему впрыска топлива последовательного действия.
Система управления генератором
Во время зарядки генератор посылает сигналы на ЕСМ/PCM.
Реле электромагнитной муфты включения кондиционера воздуха (А/С)
Когда блок ЕСМ/РСМ получает команду на включение кондиционера воздуха, он задерживает на некоторое время подачу питания к компрессору кондиционера воздуха и обогащает смесь, чтобы обеспечить плавный переход к работе с включенным кондиционером воздуха.

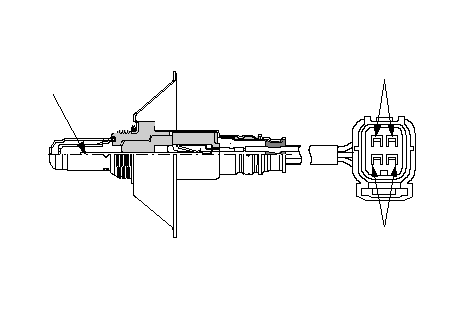

Датчик отношения массы воздуха к массе топлива (А/F)
Датчик A/F работает в широком диапазоне состава смеси воздуха с топливом. Датчик A/F устанавливается на входе в подогреваемый трехкомпонентный каталитический нейтрализатор (WU-TWC) и посылает сигналы в блок ЕСМ/РСМ, который, соответственно, изменяет продолжительность впрыскивания топлива.
ДАТЧИКА
ОТОПИТЕЛЯ

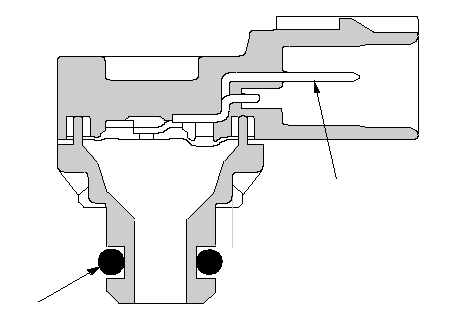

Датчик барометрического давления (BARO)
Датчик BARO установлен внутри блока ЕСМ/РСМ. Он преобразует величину атмосферного давления в сигнал напряжения, который корректирует базовую продолжительность процесса впрыскивания топлива.

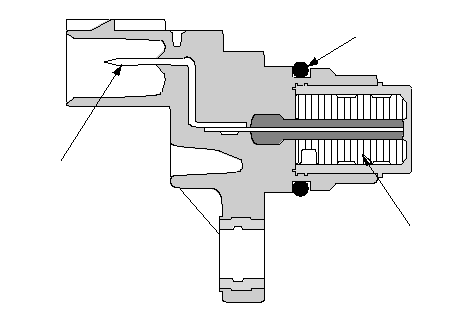

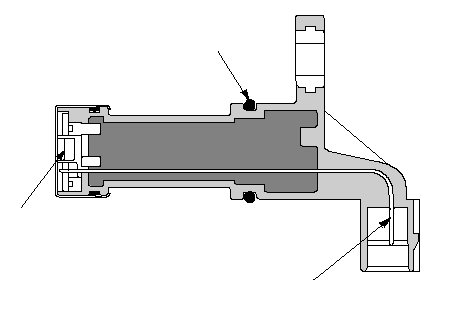

Датчик положения распределительного вала (CMP)
Датчик CMP определяет положение цилиндра № 1 в качестве эталонного для управления последовательным впрыскиванием топлива в каждый цилиндр.
Датчик положения коленчатого вала (СКР)
Датчик CKP определяет частоту вращения коленчатого вала, и используется блоком ECM/PCM для определения момента опережения зажигания и момент начала впрыскивания топлива для каждого цилиндра, а также определяет пропуски сгорания в цилиндрах двигателя.

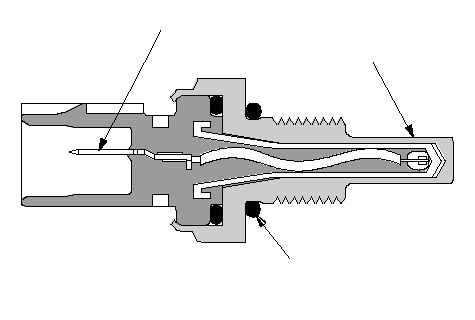

Датчики 1 и 2 температуры охлаждающей жидкости (ЕСТ)
Датчики ЕСТ 1 и 2 представляют собой резистор, зависимый от температуры, (терморезистор). Сопротивление снижается по мере повышения температуры охлаждающей жидкости двигателя.
Управление углом опережения зажигания
Блок ЕСМ/РСМ содержит в своей памяти базовые зависимости угла опережения зажигания при различных частотах вращения двигателя и абсолютного давления. Компьютер также корректирует угол опережения зажигания в зависимости от температуры охлаждающей жидкости и температуры воздуха на впуске.
Момент начала и продолжительность впрыскивания топлива
Блок ЕСМ/РСМ содержит в своей памяти базовые зависимости продолжительности впрыскивания топлива при различных частотах вращения двигателя и давления воздуха во впускном коллекторе. Базовая величина продолжительности впрыскивания топлива, после того, как она считывается из памяти компьютера, далее корректируется в соответствии с сигналами, посылаемыми от различных датчиков, для получения окончательной величины продолжительности впрыскивания.
Отслеживая в течение длительного времени параметры процесса впрыскивания топлива, блок ЕСМ/РСМ способен определять неисправности, возникающие в системе впрыска топлива в течение длительного времени, и при необходимости генерировать диагностические коды неисправности (DTC).

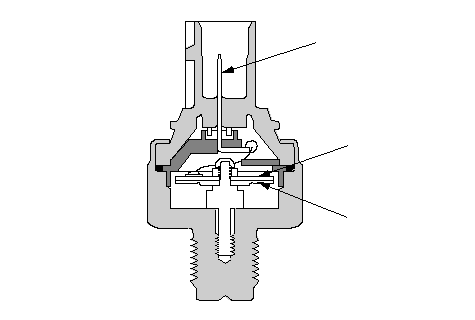

Датчик детонации
Система борьбы с детонацией регулирует угол опережения зажигания с целью снижения детонации до минимального уровня.

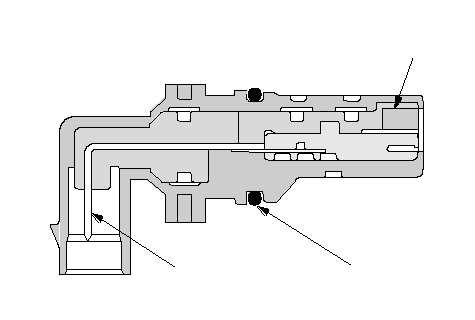

Датчик абсолютного давления воздуха во впускном коллекторе (МАР)
Датчик МАР преобразует абсолютное давление воздуха во впускном коллекторе в электрические сигналы, поступающие к блоку ЕСМ/РСМ.
Датчик массы воздушного потока (MAF) /датчик температуры впускного воздуха (IAT)

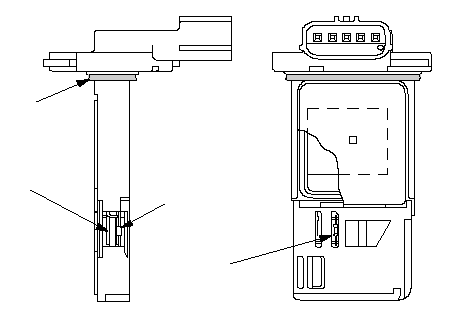

Датчик массы воздушного потока (MAF)/датчик температуры впускного воздуха (IAT) состоит из нити накала, холодной пленки и терморезистора. Он расположен во впускном воздушной канале. Сопротивление нити накала, холодной пленки и терморезистора меняется в зависимости от температуры впускного воздуха и величины воздушного потока. Цепь регулирования в датчике MAF контролирует ток для поддержания установленной температуры нити накала. Цепь регулирования преобразует ток в напряжение, которое подводится к ECM/PCM..
ТЕМПЕРАТУРЫ
ВОЗДУХА НА
ВПУСКЕ (IAT)
(ТЕРМИСТОР)
Датчик частоты вращения коленчатого вала
Этот датчик определяет частоту вращения промежуточного вала.
МКП
АКП

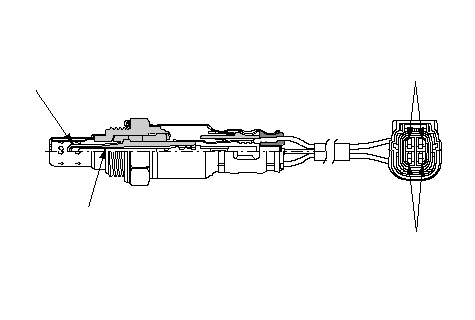

Вторичный подогреваемый кислородный датчик (вторичный датчик HO2S)
Вторичный кислородный датчик (HO2S) определяет содержание кислорода в отработанных газах на выходе из трехкомпонентного каталитического нейтрализатора (TWC) и посылает сигналыв блок ECM/PCM, что соответственно изменяет продолжительность впрыскивания топлива. Для стабилизации своего выходного сигнала датчик имеет встроенный подогреватель. Блок ЕСМ/РСМ сравнивает сигнал датчика HO2S с сигналом датчика A/F для определения эффективности работы каталитического нейтрализатора. Первичный кислородный датчик HO2S установлен в расположенный под днищем трехкомпонентный каталитический нейтрализатор (TWC).
ОТОПИТЕЛЯ
ДАТЧИКА
