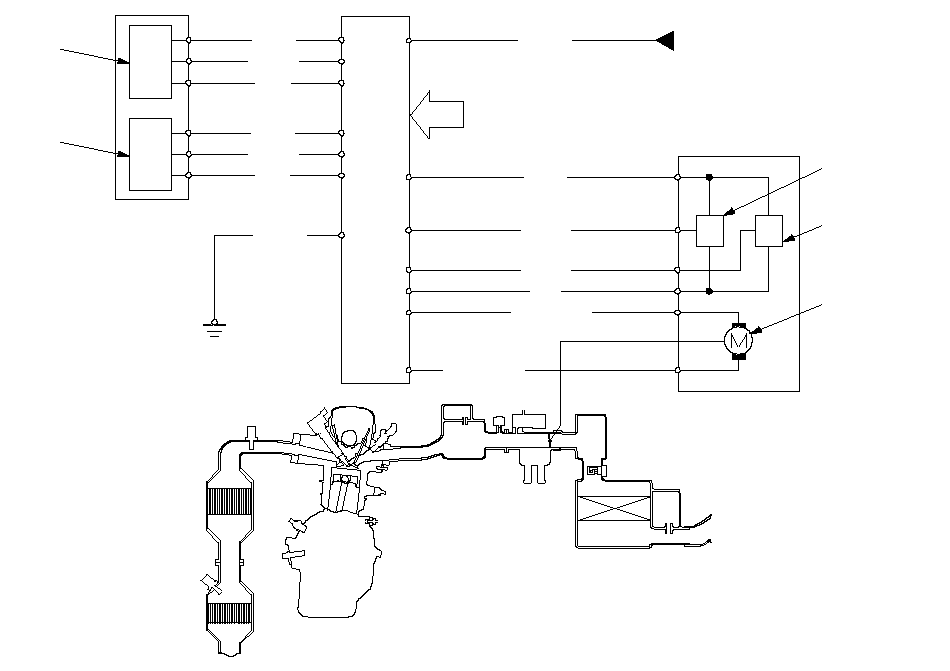

Схема системы электронного управления дроссельной заслонкой

Система электронного управления дроссельной заслонкой состоит из исполнительного элемента дроссельной заслонки, датчика A/B положения дроссельной заслонки (ТР), датчика положения педали акселератора (АРР), реле системы электронного управления дроссельной заслонкой (ETCS) и блока ЕСМ/РСМ.

ДАТЧИК TP (положения
дроссельной заслонки) А

ДАТЧИК ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ (ТР) B

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ

КОРПУС ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

От РЕЛЕ
СИСТЕМЫ ЭЛЕКТРОННОГО
УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ
ЗАСЛОНКОЙ (ETCS)

РАЗЛИЧНЫЕ
ДАТЧИКИ

ЕСМ/
PCM

ДАТЧИК
ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
A

ДАТЧИК
ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
В

VCC

APSA

APSB

TPSB

ETCSM+

VCC

TPSA

VCC

IG1
ETCS

ETCSM−

PGM
ETCS

}
