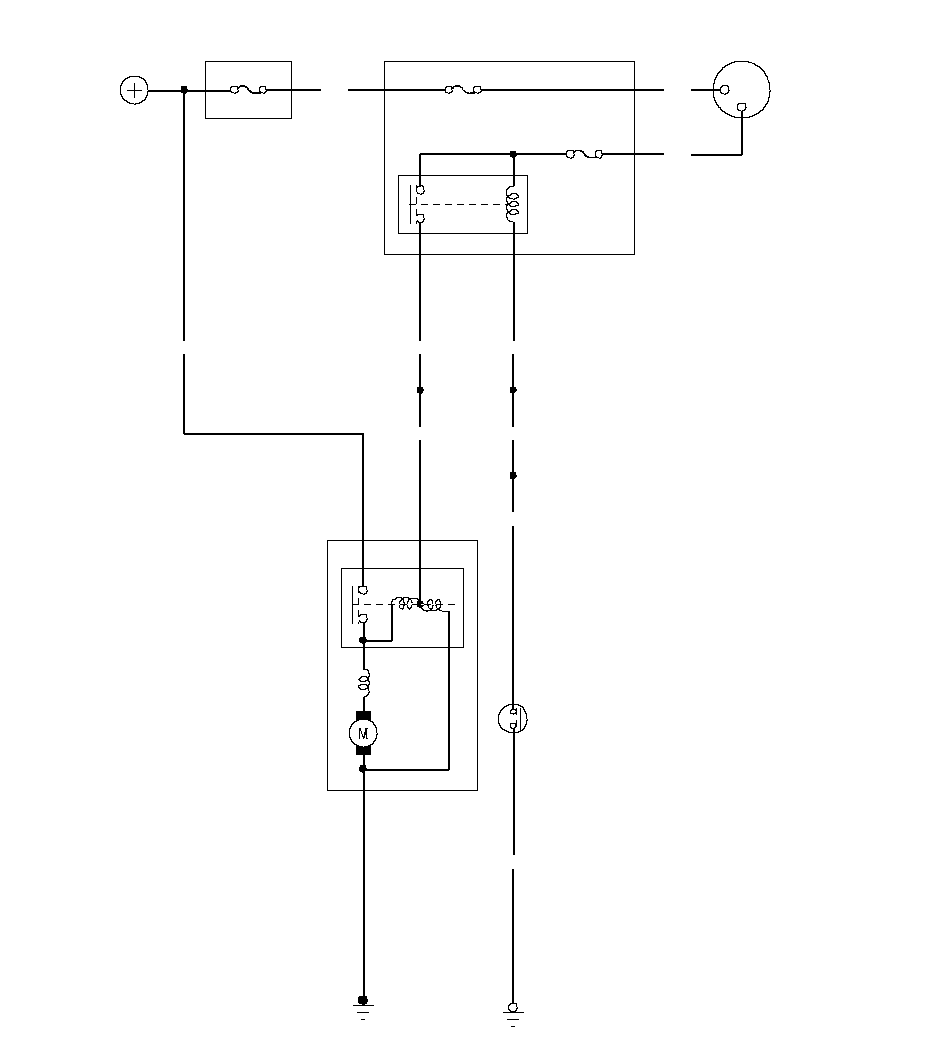

Электрическая схема системы пуска двигателя

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

Модель с АКП

WHT

BLK/WHT

АККУМУЛЯТОРНАЯ БАТАРЕЯ

BAT

ЗАМОК ЗАЖИГАНИЯ

№ 1 (100 A)

СТАРТЕР

BLK

G101

ORN

LT GRN

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН

B16

B33

GRN

BLK

BLU/WHT

PNK

№ 44 (7,5 A)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

№ 60 (50 A)

WHT

T−9

РЕЛЕ ПРЕРЫВАНИЯ
ПОДАЧИ ТОКА
НА СТАРТЕР

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ ТРАНСМИССИИ
(ВКЛ.: P, N)

БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРНОЙ БАТАРЕИ

}
