Сборка промежуточного вала МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-

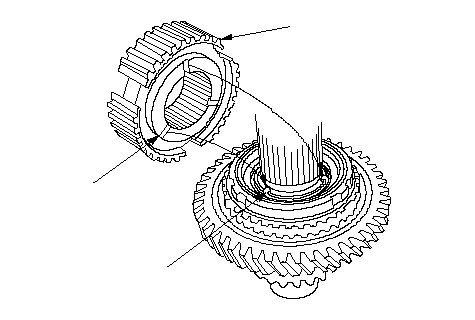

Совместите штыри фрикционного демпфера (А) с пазами ступицы синхронизатора 1-ой/2-ой передачи (В), затем установите ступицу синхронизатора 1-ой/2-ой передачи на вал (С).
|
A
B
C
}
|
-

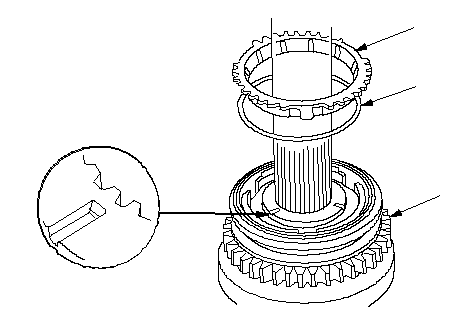

Установите на вал шестерню передачи заднего хода (A), пружину синхронизатора (B) и кольцо синхронизатора (C).
|
A
B
C
}
|
-

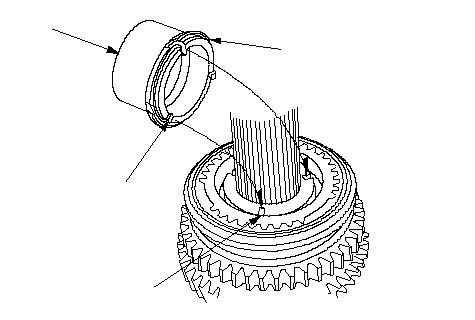

Установите дистанционное кольцо (А) и фрикционный демпфер (В), затем совместите выступы (C) фрикционного демпфера с пазами ступицы синхронизатора 1-ой/2-ой передачи (D).
|
A
D
B
C
}
|
-

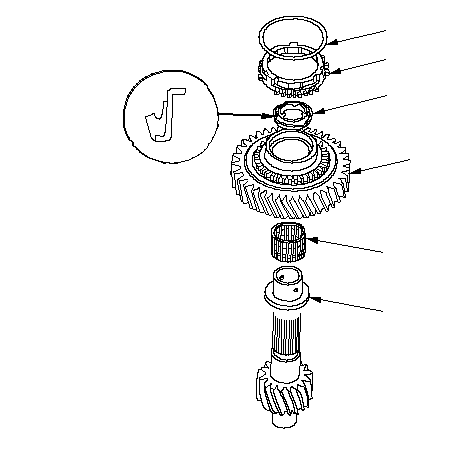

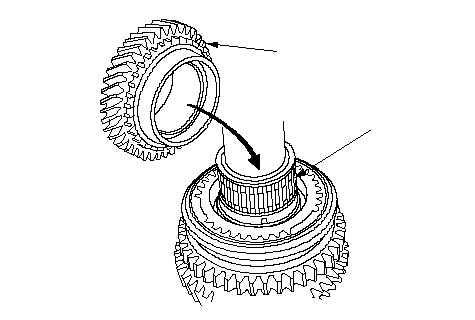

Установите игольчатый подшипник (А) и шестерню 2-ой передачи (B).
|
A
B
}
|
-

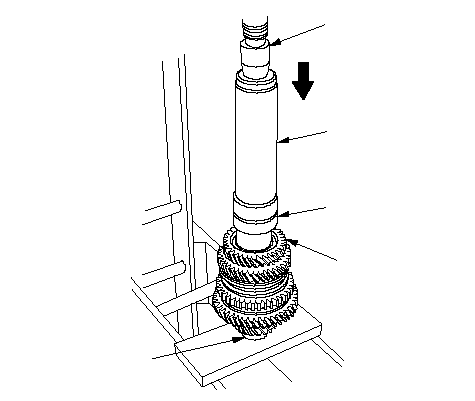

Установите промежуточный вал (А) на металлических брусках, затем впрессуйте шестерню 3-ей передачи (В), используя внутреннюю 40-мм рукоятку оправки (C), приспособление для оправки внутренних подшипников 35 мм (D) и пресс (Е).
ПРИМЕЧАНИЕ: При установке ее превышайте максимально допустимого давления.
|
A
B
C
07746-0030100
D
07746-0030400
E
25.480 Н
(2600 кгс
)
макс.
}
|
-

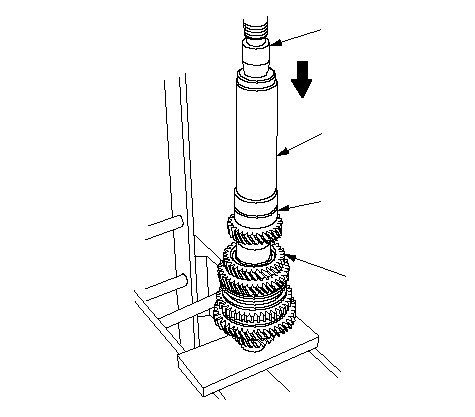

Впрессуйте шестерню 4-й передачи (А) с помощью внутренней рукоятки оправки 40 мм (В), приспособления для оправки внутренних подшипников 30 мм (С) и пресса (D).
ПРИМЕЧАНИЕ: При установке ее превышайте максимально допустимого давления.
|
D
25.480 Н
(2600 кгс
)
макс.
B
07746-0030100
C
07746-0030300
A
}
|
-

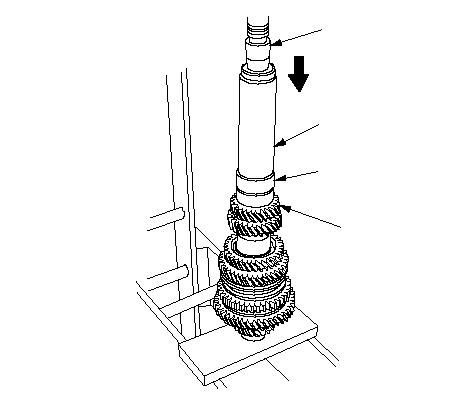

Впрессуйте шестерню 5-й передачи (А) внутренней рукоятки оправки 40 мм (В), приспособления для оправки внутренних подшипников 30 мм (С) и пресса (D).
ПРИМЕЧАНИЕ: При установке ее превышайте максимально допустимого давления.
|
D
25.480 Н
(2600 кгс
)
макс.
B
07746-0030100
C
07746-0030300
A
}
|
-

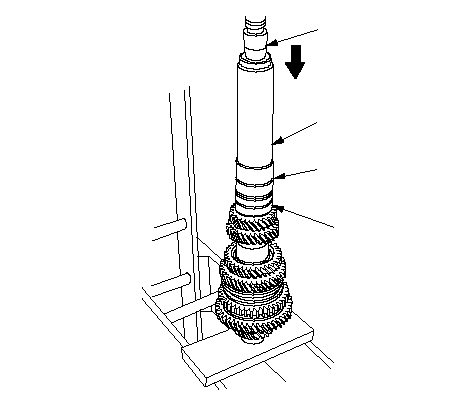

Впрессуйте шариковый подшипник
*
(A) с помощью внутренней рукоятки оправки 40 мм (В), приспособления для оправки внутренних подшипников 25 мм (С) и пресса (D).
|
*Двигатель L15A7:
|
игольчатый подшипник
|
ПРИМЕЧАНИЕ: При установке ее превышайте максимально допустимого давления. Соблюдайте направление установки шарикового подшипника.
|
D
25.480 Н
(2600 кгс
)
макс.
B
07746-0030100
C
07746-0030200
A
}
|
-
Впрессуйте шариковый подшипник (A) с помощью внутренней рукоятки оправки 40 мм (В), приспособления для оправки внутренних подшипников 25 мм (С) и пресса (D).
ПРИМЕЧАНИЕ: При установке ее превышайте максимально допустимого давления.
|
D
25.480 Н
(2600 кгс
)
макс.
B
07746-0030100
C
07746-0030200
A
}
|
-

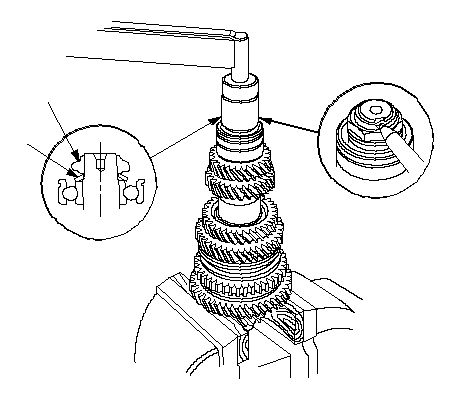

Установите 22 мм пружинную шайбу (А) и 22 мм контргайку (левосторонняя резьба) (В).
-
Аккуратно зажмите промежуточный вал в сборе в верстачные тиски, подложив деревянные бруски.
-
Затяните до момента 108 Н·м (11,0 кгс·м), затем ослабьте и опять затяните до того значения. Прогните лепесток контргайки в паз.
|
A
B
}
|
