    • Поиск неисправностей по кодам (DTC): P2649

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC P2649:
     Высокое напряжение цепи электромагнитного клапана управления подачи масла к коромыслам
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин -1 ) без нагрузки (АКП в положении Р или N, в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2649?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 2Р разъем электромагнитного клапана управления маслом коромысел.

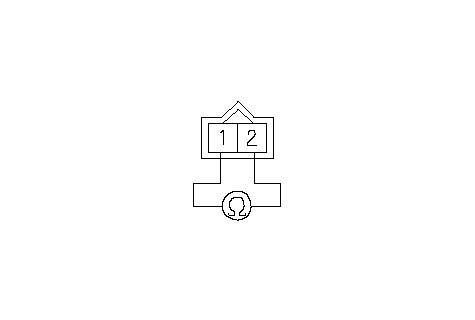

    1. Со стороны электромагнита измерьте сопротивление между клеммами № 1 и № 2 2Р разъема электромагнитного клапана управления маслом коромысел.
    Имеется ли значение 14−30 Ω при комнатной температуре?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Перейдите к Этап 11 .

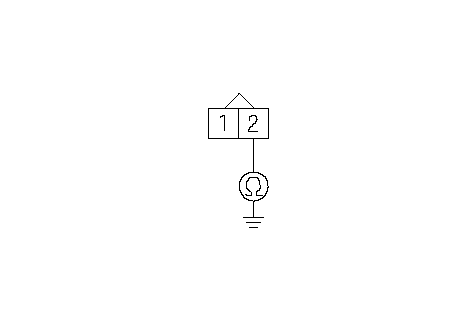

    1. Проверьте неразрывность соединения между клеммой №2 2Р разъема клапана управления подачи масла коромысел и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между электромагнитным клапаном управления маслом коромысел и G101; модель с АКП, модель с МКП , затем перейдите к Этап 13 .
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем В (49P) блока управления ЕСМ/РСМ.

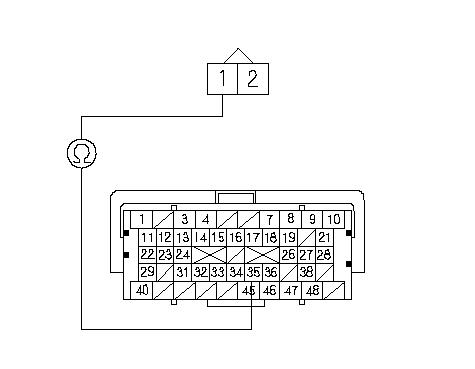

    1. Убедитесь в неразрывности провода между клеммой В35 разъема компьютера ECM/PCM и клеммой №1 2Р разъема электромагнитного клапана управления подачей масла к коромыслам.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 19 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (B35) и электромагнитным клапаном управления маслом коромысла, затем перейдите к Этап 13 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2649?
    ДА -
    Проверьте качество контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 18 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P2649 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 17 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED (ПРОВЕРКА ЗАКОНЧИЛАСЬ НЕУДАЧНО), вернитесь к Этап 1 и поведите проверку заново. Если на экране высвечивается NOT COMPLETED (проверка не завершена), оставьте двигатель работать на холостом ходу до появления результата.
    1. Заново подсоедините все разъемы.
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2649?
    ДА -
    Проверьте контакт или надежность крепления клемм в электромагнитном клапане управления маслом коромысел и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 21 . Если модуль ECM/PCM был заменен, перейдите к Этап 1 :
    НЕТ -
    Перейдите к Этап 23 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P2649 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 21 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED, проверьте качество контактов или надежность крепления клемм в электромагнитном клапане 2 управления маслом коромысел и модуле ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 21 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (проверка не завершена), оставьте двигатель работать на холостом ходу до появления результата.
