    • Поиск неисправностей по кодам (DTC): P2127

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC P2127:
     Низкое напряжение в цепи датчика положения педали акселератора В (АРР) (датчике ТР положения дроссельной заслонки Е)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте датчик положения педали акселератора APP SENSOR В в списке данных DATA LIST при помощи диагностического прибора HDS.
    Имеется ли напряжение 0,2 В или меньше?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в датчике АРР В и блоке управления ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6Р разъем датчика АРР.
    1. Включите зажигание, повернув ключ в положение ON (II).

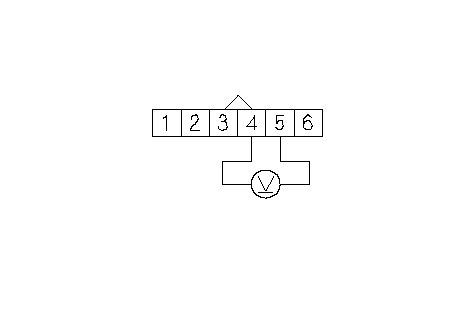

    1. Измерьте напряжение между клеммами № 4 и № 5 6Р разъема датчика APP.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Перейдите к Этап 17 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

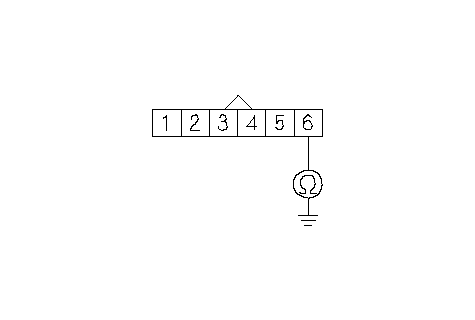

    1. Проверьте неразрывность соединения между клеммой № 6 6Р разъема датчика АРР и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между модулем ECM/PCM (A19) и датчиком В АРР, затем перейдите к Этап 24 .
    НЕТ -
    Перейдите к Этап 11 .
    1. Соедините проводом-перемычкой клемму № 6 6Р разъема APP с "массой" кузова.

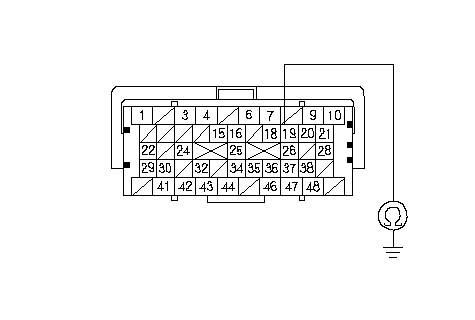

    1. Проверьте неразрывность провода между клеммой А19 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Устраните разрыв провода между модулем ECM/PCM (A19) и датчиком В АРР, затем перейдите к Этап 24 .
    1. Заново подсоедините 49P разъем А блока ЕСМ/РСМ.

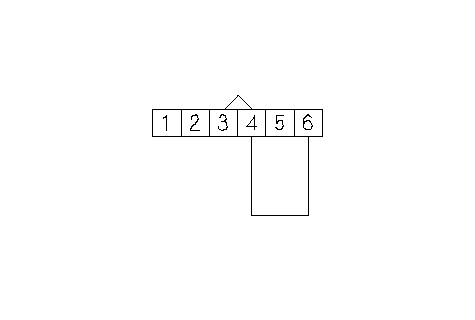

    1. Соедините клеммы № 4 и №6 6Р разъема датчика АРР с помощью провода-перемычки.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте датчик положения педали акселератора APP SENSOR В в списке данных DATA LIST при помощи диагностического прибора HDS.
    Имеется ли напряжение 0,2 В или меньше?
    ДА -
    Перейдите к Этап 29 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

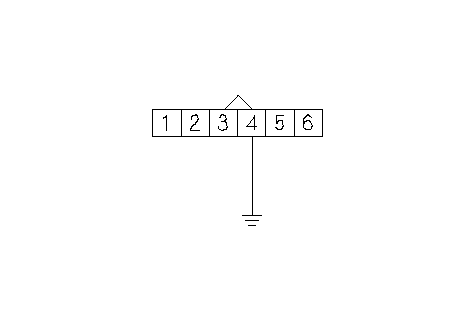

    1. Соедините проводом-перемычкой клемму № 4 6Р разъема APP с "массой" кузова.

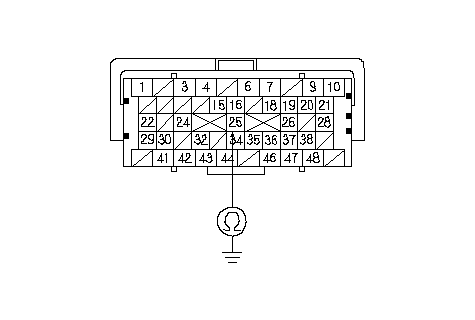

    1. Проверьте неразрывность провода между клеммой A25 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 29 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (клеммой А25) и датчиком АРР В, затем перейдите к Этап 24 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2127?
    ДА -
    Проверьте качество контакта и надежность крепления клемм в датчике В АРР и блоке управления ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Заново подсоедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2127?
    ДА -
    Проверьте контакт или надежность крепления клемм в датчике АРР В и блоке управления ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/PCM был заменен, перейдите к Этап 1 :
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
