    • Поиск неисправностей по кодам (DTC): P1157

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC P1157:
     Высокое напряжение цепи датчика A/F (датчика 1)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель и подождите 1 минуту.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1157?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм в датчике A/F (датчике 1) и блоке ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 4Р разъем датчика A/F (датчика 1).
    1. Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

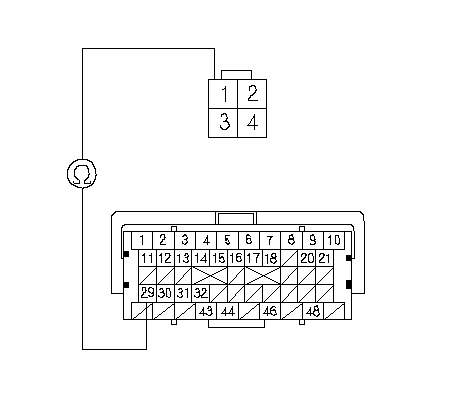

    1. Проверьте неразрывность соединения между клеммой № 1 4-контактного разъема датчика A/F (Датчик 1) и клеммой С29 разъема компьютера ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (C29) и датчиком А/F (датчиком 1), затем перейдите к Этап 12 .

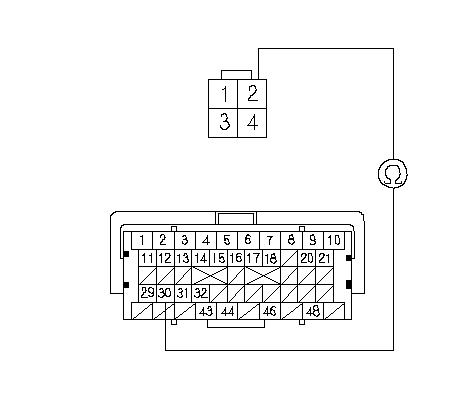

    1. Проверьте неразрывность соединения между клеммой № 2 4-контактного разъема датчика A/F (Датчик 1) и клеммой С30 разъема компьютера ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (C30) и датчиком А/F (датчиком 1), затем перейдите к Этап 12 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1157?
    ДА -
    Проверьте качество контактов или надежность крепления клемм в датчике A/F (датчик 1) и блоке ЕCM/PCM, затем перейдите к Этап 1 . Если контакты и клеммы закреплены прочно, перейдите к Этап 18 .
    НЕТ -
    Перейдите к Этап 17 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P1157 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 16 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED, проверьте качество контактов и надежность крепления клемм в датчике A/F (датчик 1) и в блоке ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 15 .
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P1157?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 19 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 21 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P1157 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED (ПРОВЕРКА ЗАКОНЧИЛАСЬ НЕУДАЧНО), перейдите к Этап 1 . Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 19 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (не завершено), оставьте двигатель работать на холостом ходу до появления результата.
