Поиск неисправностей по кодам (DTC): P0720

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC P0720:

Неисправность в цепи датчика частоты вращения ведомого (выходного) вала (модель с МКП)

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3 000 об/мин (мин ^-1 ) без нагрузки (в нейтральном положении КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.

Совершите непродолжительную пробную поездку.

Проверьте SPD вала С в списке данных DATA LIST при помощи диагностической системы HDS.

Показывается ли скорость автомобиля?

ДА	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм датчика частоты вращения ведомого (выходного) вала и блока ЕСМ.■
НЕТ	-	Перейдите к Этап 4 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 3Р разъем датчика частоты вращения ведомого (выходного) вала.

Включите зажигание, повернув ключ в положение ON (II).

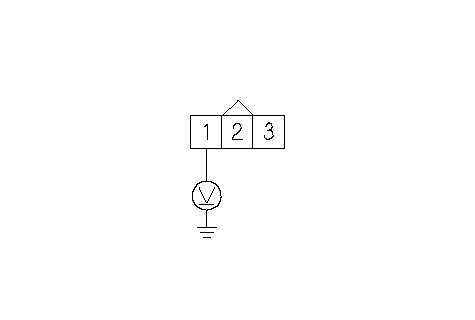

Измерьте напряжение между клеммой № 1 3Р разъема датчика частоты вращения ведомого (выходного) и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C13) и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 18 .

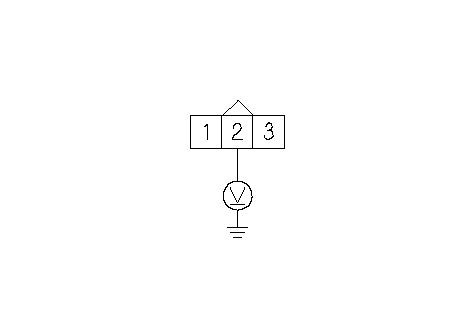

Измерьте напряжение между клеммой № 2 3Р разъема датчика частоты вращения ведомого (выходного) и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Перейдите к Этап 10 .

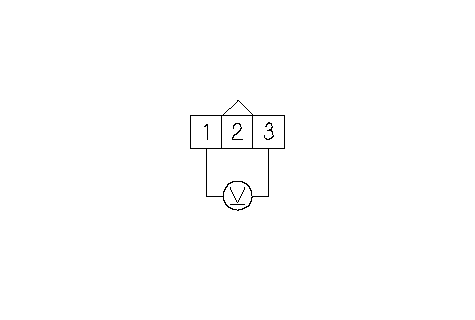

Измерьте напряжение между клеммами № 1 и № 3 3Р разъема датчика частоты вращения ведомого (выходного) вала.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C14) и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 18 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера ЕСМ.

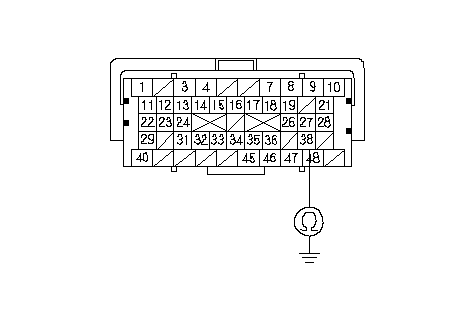

Проверьте неразрывность соединения между клеммой В38 разъема блока ЕСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между компьютером ECM (B38) и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 18 .
НЕТ	-	Перейдите к Этап 14 .

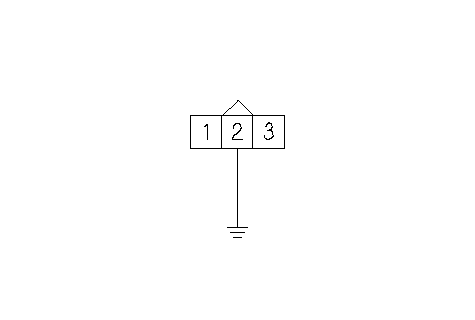

Соедините клемму № 2 разъема 3P датчика частоты вращения ведомого (выходного) вала с "массой" кузова с помощью провода-перемычки.

Проверьте неразрывность соединения между клеммой В38 разъема блока ЕСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 25 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (B38) и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 18 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Замените датчик частоты вращения ведомого (выходного) вала.

Заново подсоедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока ECM при помощи диагностической системы HDS.

Выполните процедуру диагностики компьютера ЕСМ по режиму холостого хода.

Выполните пробную поездку при следующих условиях:
- Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 80 °C
- Трансмиссия установлена на 5-ой передаче
- Обороты двигателя (ENGINE SPEED) 2.000−3.000 об/мин (мин ^-1 )
- Двигайтесь в течение нескольких минут, затем замедлите движение (с полностью закрытой дроссельной заслонкой) в течение 8 секунд

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0720?

ДА	-	Проверьте качество контакта и надежность крепления клемм датчика частоты вращения ведомого (выходного) вала и блока ЕCM, затем перейдите к Этап 1
НЕТ	-	Перейдите к Этап 24 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0720 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 23 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если выводится сообщение FAILED, проверьте качество контакта или крепления клемм в датчике вращения ведомого (выходного) вала и компьютере ЕСМ, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 22 .

Заново подсоедините все разъемы.

Обновите данные блока ЕСМ, если он не имеет последней версии программного обеспечения или временно замените его на заведомо исправный блок ЕСМ.

Выполните пробную поездку при следующих условиях:
- Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 80 °C
- Трансмиссия установлена на 5-ой передаче
- Обороты двигателя (ENGINE SPEED) 2.000−3.000 об/мин (мин ^-1 )
- Двигайтесь в течение нескольких минут, затем замедлите движение (с полностью закрытой дроссельной заслонкой) в течение 8 секунд

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0720?

ДА	-	Проверьте качество контакта или надежность крепления клемм датчика частоты вращения ведомого (выходного) вала и блока ЕСМ. Если программное обеспечение ЕСМ было обновлено, временно замените ЕСМ на заведомо исправный, затем перейдите к Этап 27 . Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 29 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0720 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM, процедура поиска неисправностей завершена. Если система работает исправно, и блок ЕСМ был заменен, замените изначально установленный блок ЕСМ. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 28 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экран выводится сообщение FAILED, проверьте качество контакта и крепления клемм на датчике частоты вращения ведомого (выходного) вала и блоке ЕCM. Если программное обеспечение ЕСМ было обновлено, временно замените ЕСМ на заведомо исправный, затем перейдите к Этап 27 . Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 27 .
