    • Поиск неисправностей по кодам (DTC): P0335

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC P0335:
     Отсутствует сигнал датчика СКР
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0335?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта или крепления клемм на датчике CKP и блоке ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3-контактный разъем датчика СКР.
    1. Включите зажигание, повернув ключ в положение ON (II).

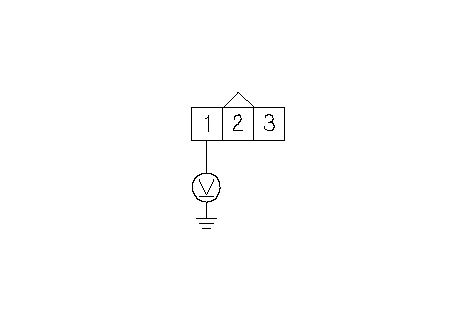

    1. Измерьте напряжение между клеммой № 1 3Р разъема датчика СКР и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между датчиком CKP и главным реле 1 модуля PGM-FI, затем перейдите к Этап 19 .

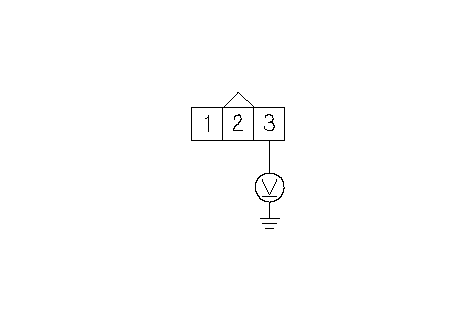

    1. Измерьте напряжение между клеммой № 3 3Р разъема датчика СКР и "массой" кузова.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 11 .

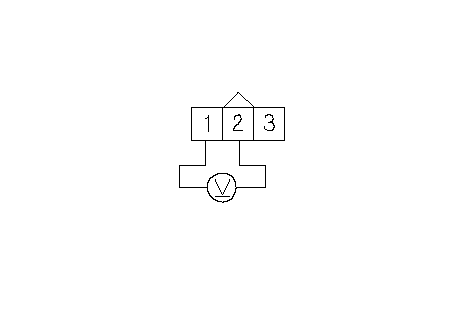

    1. Измерьте напряжение между клеммами № 1 и № 2 разъема 3Р датчика СКР.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Устраните разрыв в проводе между датчиком СКР и G101; модель с АКП, модель с МКП , затем перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

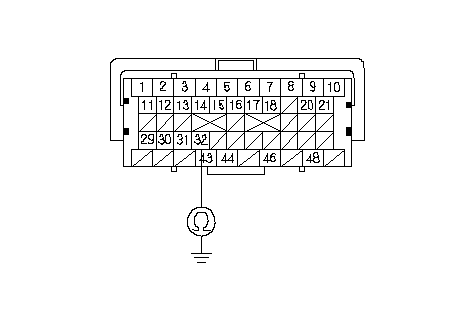

    1. Проверьте неразрывность провода между клеммой С32 разъема блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между компьютером ECM/PCM (C32) и датчиком CKP, затем перейдите к Этап 19 .
    НЕТ -
    Перейдите к Этап 15 .

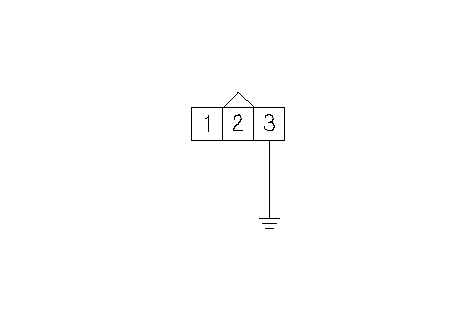

    1. Подсоедините клемму № 3 3Р разъема датчика CKP к "массе" кузова с помощью провода-переходника.
    1. Проверьте неразрывность провода между клеммой С32 разъема блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 26 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (C32) и датчиком CKP, затем перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Очистите память эталонного положения датчика проворота при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0335?
    ДА -
    Проверьте контакты и надежность крепления клемм на датчике СКР и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Заново подсоедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0335?
    ДА -
    Проверьте контакты и надежность крепления клемм на датчике СКР и блоке ECM/PCM, затем перейдите к Этап 1 . Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
