Поиск неисправностей по кодам DTC: P0463
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
DTC P0463:
Высокое напряжение в цепи датчика уровня топлива (передающий блок измерителя уровня топлива)
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите коды DTC при помощи системы HDS и подождите 5 секунд.
-
Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P0463?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте качество соединений и крепления клемм в модуле управления приборами и передающем блоке измерителя уровня топлива.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-
Отсоедините разъем 4P блока топливного бака.
-

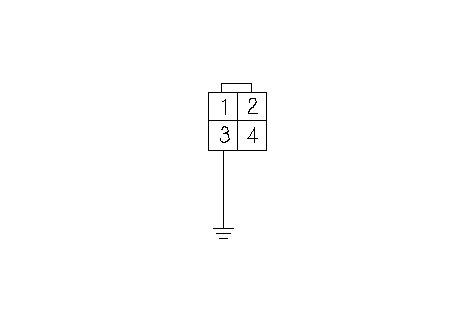

Соедините проводом-перемычкой клемму № 3 4Р разъема блока топливного бака с "массой" кузова.
-
-
Отсоедините 32P разъем модуля управления приборами.
|
GND (BLK)
4P РАЗЪЕМ БЛОКА ТОПЛИВНОГО БАКА
Сторона проводов клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

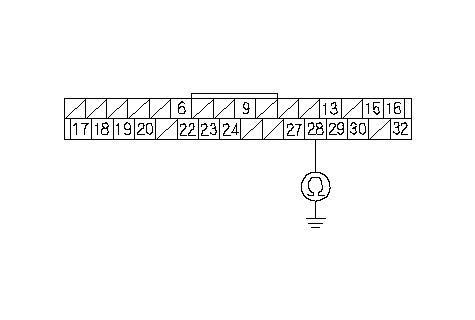

Проверьте неразрывность соединения между клеммой № 28 разъема 32P модуля управления приборами и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между модулем управления приборами (линия GND) и передающим устройством измерителя, затем перейдите к
Этап 24
.
|
|
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
GND (BLK)
}
|
-

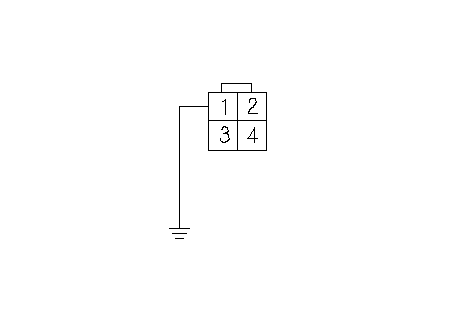

Соедините проводом-перемычкой клемму № 1 4Р разъема блока топливного бака с "массой" кузова.
|
4P РАЗЪЕМ БЛОКА ТОПЛИВНОГО БАКА
Сторона проводов клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
СИГНАЛ
(LT GRN)
}
|
-

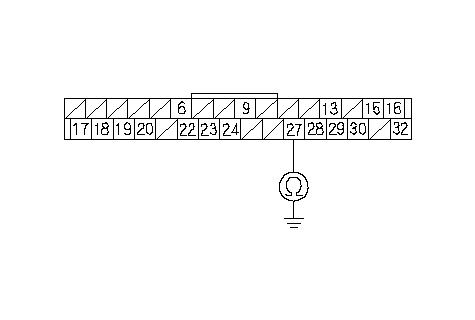

Проверьте неразрывность провода между клеммой № 27 разъема 32P блока управления приборной панелью и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между модулем управления приборами (линия сигнала) и передающим устройством измерителя, затем перейдите к
Этап 24
.
|
-
Снимите провод-перемычку с 4P разъема блока топливного бака.
-
-
|
Передающий блок указателя уровня топлива исправен?
|
-
Подсоедините разъем 4P топливного бака.
-
Подсоедините 32Р разъем модуля управления приборной панелью.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите сообщение с кодом неисправности DTC с помощью HDS.
|
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
СИГНАЛ (LT GRN)
}
|
-

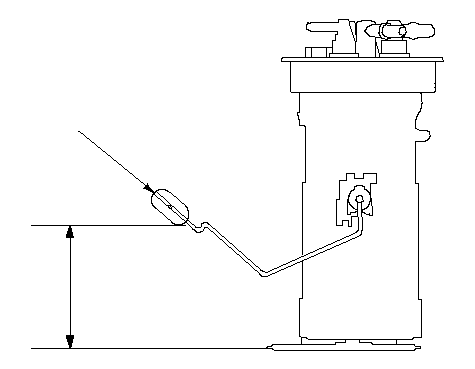

Установите поплавок (А) в положение полного бака F (В).
-
Проверьте измеритель топлива.
|
Двигается ли измеритель к положению полного бака?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Заново подсоедините все разъемы.
-
Установите детали в последовательности, обратной снятию.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
-
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводятся ли коды временных DTC или коды DTC?
|
|
ДА
|
-
|
Если показывается код DTC P0463, проверьте качество контакта и крепления клемм модуля управления приборами и передающего блока измерителя уровня топлива, затем перейдите к
Этап 1
. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.
|
|
НЕТ
|
-
|
Процедура поиска неисправностей завершена.■
|
-
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводятся ли коды временных DTC или коды DTC?
|
|
ДА
|
-
|
Если показывается код DTC P0463, проверьте качество контакта и крепления клемм модуля управления приборами и передающего блока измерителя уровня топлива, затем перейдите к
Этап 1
. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.
|
|
НЕТ
|
-
|
|
|
B
A
}
|
