Поиск неисправностей по кодам (DTC): P0135

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0135:

Неисправность в цепи подогрева датчика A/F (датчика 1)

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин ^-1 ) без нагрузки (АКП в положении Р или N, в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0135?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контактов и надежность крепления клемм в датчике A/F (датчике 1), реле датчика A/F и блоке ECM/PCM.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

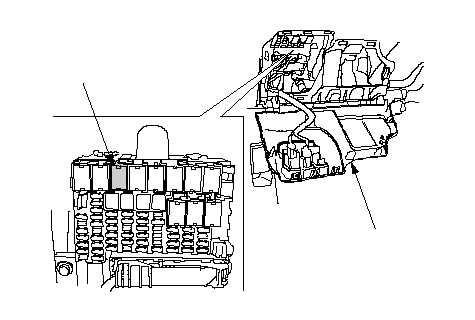

Проверьте предохранитель № 26 A/F SENSOR (10 А) в блоке реле и предохранителей под панелью управления.

Исправен ли предохранитель?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Перейдите к Этап 21 .

Откройте крышку предохранителя (А), затем выньте главное реле датчика A/F (В) из блока предохранителей/реле под приборной панелью.

Проверьте реле датчика A/F.

Реле датчика A/F исправно?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Замените реле датчика A/F, затем перейдите к Этап 25 .

Отсоедините 4Р разъем датчика A/F (датчика 1).

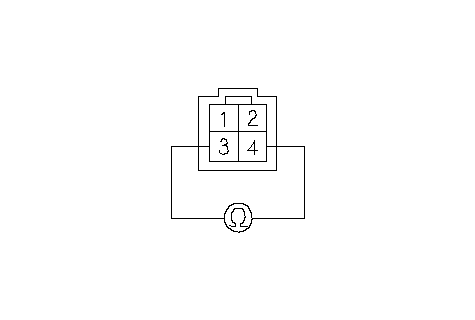

Со стороны датчика A/F: измерьте сопротивление между клеммами № 3 и № 4 4P разъема датчика A/F (датчика 1).

Имеется ли значение 1,9−2,7 Ω при комнатной температуре?

ДА	-	Перейдите к Этап 11 .
НЕТ	-	Перейдите к Этап 24 .

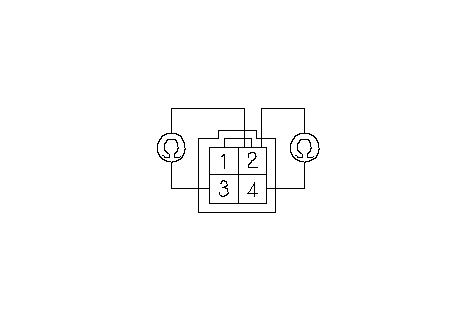

Со стороны датчика: проверьте неразрывность цепи отдельно между клеммами № 2 и № 3 и клеммами № 2 и № 4 разъема 4P датчика A/F (датчик 1).

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Перейдите к Этап 12 .

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

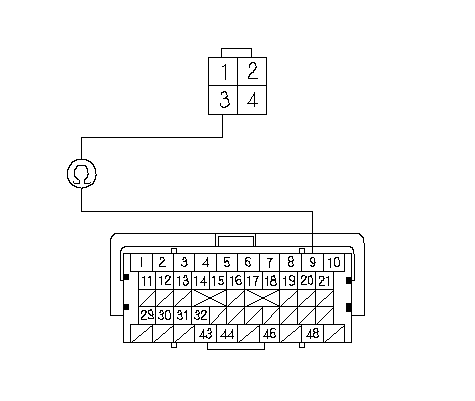

Проверьте неразрывность соединения между клеммой № 3 4P разъема датчика A/F (Датчик 1) и клеммой С9 разъема компьютера ECM/PCM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 15 .
НЕТ	-	Устраните разрыв провода между компьютером ECM/PCM (C9) и датчиком А/F (датчиком 1), затем перейдите к Этап 25 .

Откройте крышку предохранителя (А), затем выньте главное реле датчика A/F (В) из блока предохранителей/реле под приборной панелью.

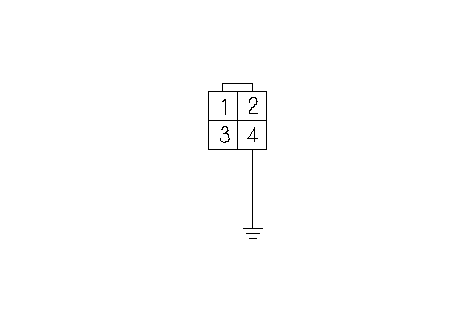

Соедините клемму № 4 4Р разъема датчика A/F (датчика 1) с "массой" кузова с помощью провода-перемычки.

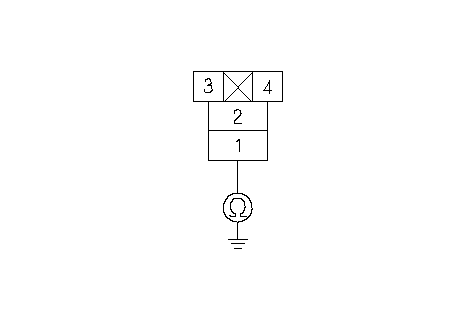

Проверьте неразрывность соединения между клеммой № 1 4-контактного разъема реле датчика A/F и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Устраните разрыв в проводе между датчиком A/F (датчиком 1) и реле датчика A/F, затем перейдите к Этап 25 .

Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

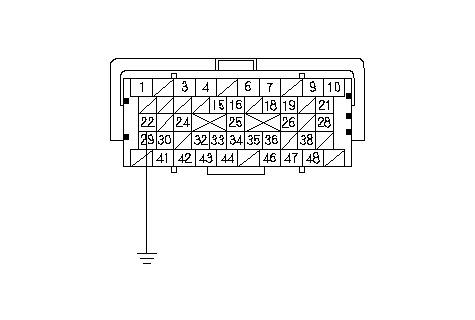

Соедините клемму А22 разъема компьютера ЕСМ/РСМ с "массой" кузова с помощью провода-перемычки.

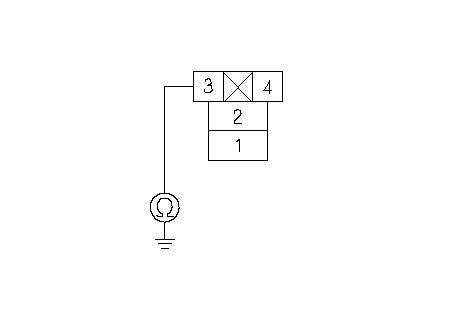

Проверьте неразрывность соединения между клеммой № 3 4P разъема реле датчика A/F и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 31 .
НЕТ	-	Устраните разрыв провода между компьютером ECM/PCM (А22) и реле датчика А/F, затем перейдите к Этап 25

Откройте крышку предохранителя (А), затем выньте главное реле датчика A/F (В) из блока предохранителей/реле под приборной панелью.

Отсоедините 4Р разъем датчика A/F (датчика 1).

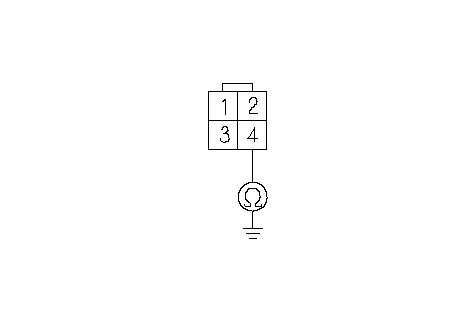

Проверьте неразрывность соединения между клеммой № 4 4Р разъема реле датчика A/F (датчик 1) и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание в проводе между реле датчика A/F и датчиком A/F (Датчик 1). Также замените предохранитель № 26 A/F SENSOR (10 A), затем перейдите к Этап 25 .
НЕТ	-	Замените блок реле/предохранителей под панелью управления, затем перейдите к Этап 25 .

Замените датчик A/F (датчик 1).

Заново подсоедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Выполните процедуру программирования блока ECM/PCM в режиме холостого хода.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0135?

ДА	-	Проверьте качество контактов и надежность крепления клемм в датчике A/F (датчике 1), реле датчика A/F (LAF) и блоке ECM/PCM Этап 1 .
НЕТ	-	Перейдите к Этап 30 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0135 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 26 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED, проверьте качество контакта или ослабление крепления клемм в датчике A/F (датчик 1), в реле датчика A/F и в блоке ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 28 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Запустите двигатель.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0135?

ДА	-	Проверьте качество контактов и надежность крепления клемм в датчике A/F (датчике 1), реле датчика A/F и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 33 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 35 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0135 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 34 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если высвечивается FAILED (проверка завершилась неудачно), проверьте качество контакта и надежность крепления клемм в датчике A/F (датчик 1), дополнительном реле PGM-FI и в блоке ECM/РСМ. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 30 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (проверка не завершена), оставьте двигатель работать на холостом ходу до появления результата.
