Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

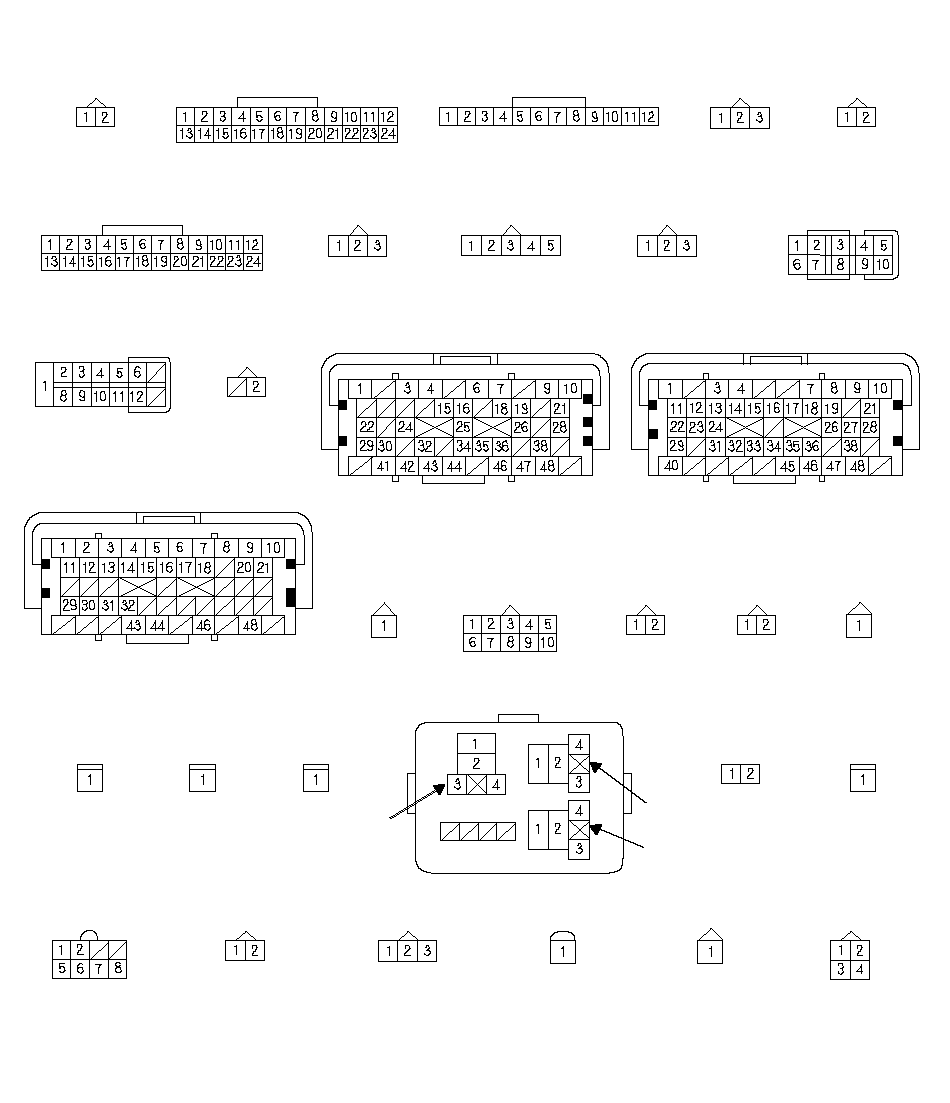

Схема цепи блока ЕСМ/РСМ (продолжение)

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

G101

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМА КОРОБКИ ПЕРЕДАЧ (АКП)

ЖГУТ ПРОВОДОВ
ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (АКП)

}

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ ТРАНСМИССИИ
(16) (АКП)

ДАТЧИК
ТЕМПЕРАТУРЫ
РАБОЧЕЙ ЖИДКОСТИ
АВТОМАТИЧЕСКОЙ
ТРАНСМИССИИ
(ATF)
(24) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
СЦЕПЛЕНИЯ АКП
(17) (АКП)

ГЕНЕРАТОР
(31)

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА
(11)

ECM/PCM В (△) (13)*

ECM/PCM А (□) (12)*

ECM/PCM C (○) (14)*

ДАТЧИК АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА ВО
ВПУСКНОМ КОЛЛЕКТОРЕ
(MAР)
(3)

ЭЛЕКТРОМАГНИТ
УПРАВЛЕНИЯ
ПОДАЧЕЙ МАСЛА НА КОРОМЫСЛА
(1)

24Р ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
(5)

12P СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(2) (МКП)

КЛАПАН ПРОДУВКИ
БАЧКА
АБСОРБЕРА СИСТЕМЫ
УЛАВЛИВАНИЯ
ПАРОВ ТОПЛИВА (4)

ДАТЧИК
ДАВЛЕНИЯ
РАБОЧЕЙ ЖИДКОСТИ
ФРИКЦИОНА
2-Й ПЕРЕДАЧИ
(АКП) (15)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВТОРИЧНОГО ВАЛА
(ПРОМЕЖУТОЧНОГО ВАЛА)
(6) (МКП)

13P РАЗЪЕМ
(10)

24P СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(2) (АКП)

10Р РАЗЪЕМ
(9)

ДАТЧИК MAF/
ДАТЧИК IAT
(7)

ДАТЧИК ДЕТОНАЦИИ
(30)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
КОЛЕНЧАТОГО
ВАЛА
(8) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
ФРИКЦИОНА АКП
(18) (АКП)

ДАТЧИК
ДАВЛЕНИЯ
РАБОЧЕЙ ЖИДКОСТИ
ФРИКЦИОНА
3-Й ПЕРЕДАЧИ
(АКП) (19)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(20) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(21) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН D
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(22) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН B
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(25) (АКП)

8Р РАЗЪЕМ
(26)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН В
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП
(27) (АКП)

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ ВЕДУЩЕГО ВАЛА
(ПЕРВИЧНОГО ВАЛА) (28) (АКП)

ДАТЧИК ДАВЛЕНИЯ
МАСЛА (29)

РЕЛЕ ВЕНТИЛЯТОРА КОНДЕНСАТОРА
КОНДИЦИОНЕРА ВОЗДУХА

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА

ВСПОМОГАТЕЛЬНЫЙ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ (23)

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА КОНДИЦИОНЕРА ВОЗДУХА

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
*: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

}

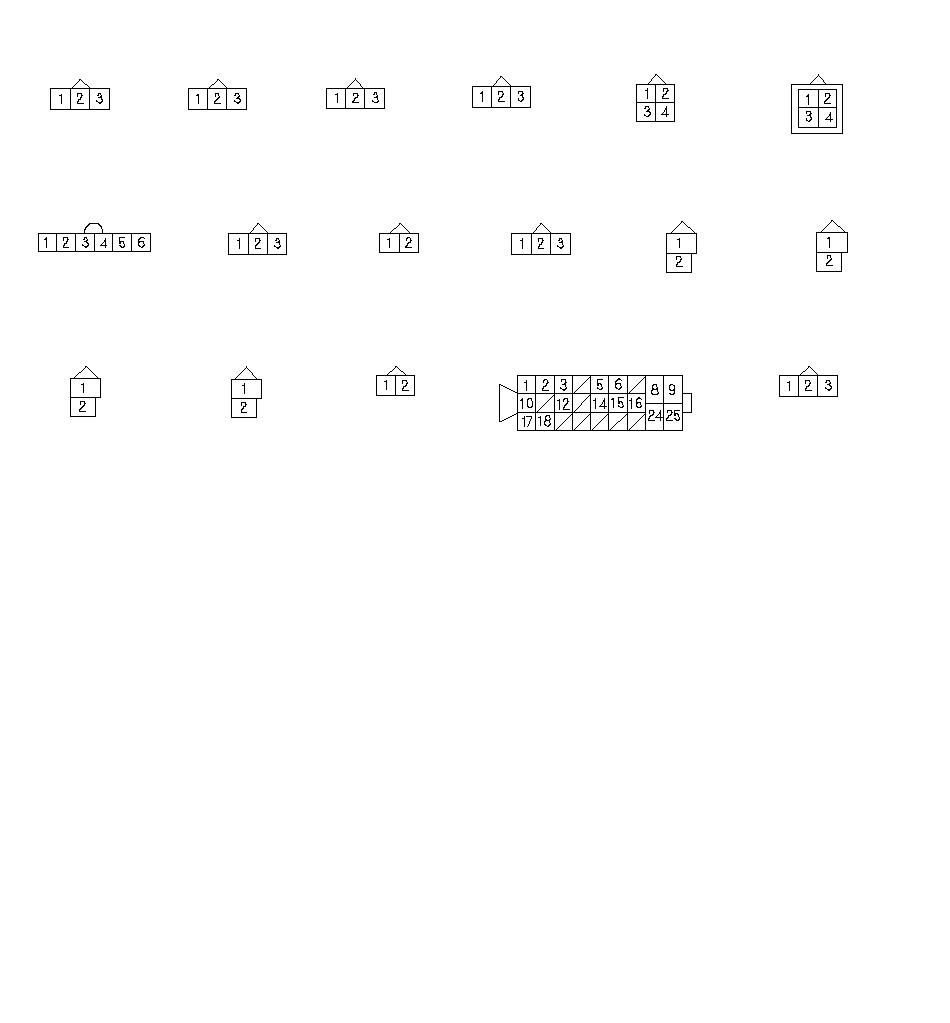

Схема цепи блока ЕСМ/РСМ (продолжение)

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ДАТЧИКА ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЖГУТ
ПРОВОДОВ
ДВИГАТЕЛЯ

}

КАТУШКА
ЗАЖИГАНИЯ № 4
(4)

ИНЖЕКТОР № 3
(12)

ИНЖЕКТОР № 4
(11)

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ
(7)

3P РАЗЪЕМ
(17)

ИНЖЕКТОР № 2
(13)

ИНЖЕКТОР № 1
(14)

ДАТЧИК A/F
(ДАТЧИК 1)
(5)

ДАТЧИК CKP
(10)

ДАТЧИК ECT 1
(9)

ДАТЧИК ECT 2
(15)

ВТОРИЧНЫЙ КИСЛОРОДНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 2)
(6)

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА ABS
(16)

КАТУШКА
ЗАЖИГАНИЯ № 3
(3)

КАТУШКА
ЗАЖИГАНИЯ № 2
(2)

КАТУШКА
ЗАЖИГАНИЯ № 1
(1)

ДАТЧИК СМР
(8)

}

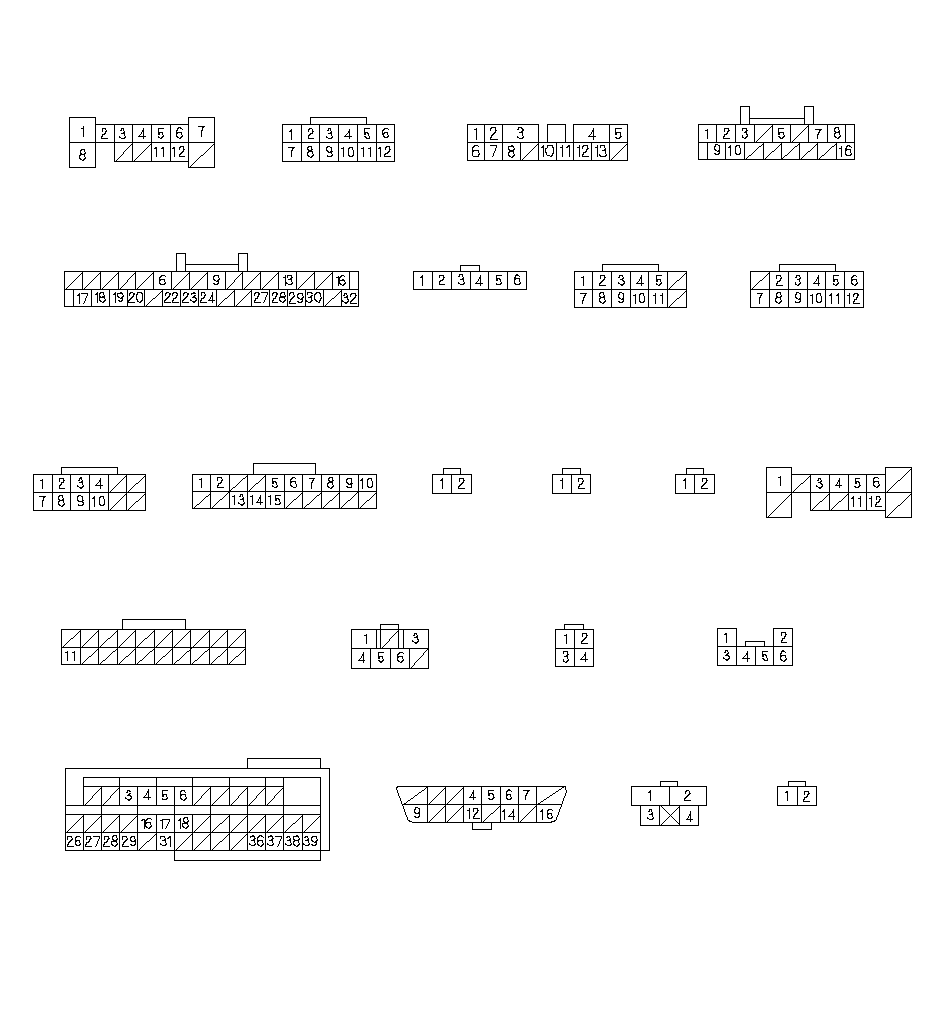

Схема цепи блока ЕСМ/РСМ (продолжение)

ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

ДОПОЛНИТЕЛЬНЫЕ ЖГУТЫ
СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

ПРАВЫЙ ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

МКП

ЛЕВЫЙ ЖГУТ
ПРОВОДОВ МОТОРНОГО ОТСЕКА

}

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(18) (АКП)

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (21)

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ
(22) (МКП)

ЗАМОК ЗАЖИГАНИЯ
(16)

ТОПЛИВНЫЙ НАСОС
(17)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(7)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(20)*

БЛОК А SRS (19)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(8)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(9)

13P РАЗЪЕМ
(1)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(2)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ
(3)

БЛОК УПРАВЛЕНИЯ ESP
(4)

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (5)

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
(6)

ДАТЧИК
ТЕМПЕРАТУРЫ
ИСПАРИТЕЛЯ (12)

РЫЧАЖОК
ПОНИЖЕНИЯ-
(ПЕРЕКЛЮЧАТЕЛЬ НА
ПОНИЖЕННУЮ ПЕРЕДАЧУ)
(11) (модель с
рычажковым переключением
передач АКП)

ПОВОРОТНЫЙ КОНТАКТОР (10)

РЫЧАЖОК
ПОВЫШЕНИЯ+
(ПЕРЕКЛЮЧАТЕЛЬ НА
ПОВЫШЕННУЮ ПЕРЕДАЧУ)
(13) (модель с
рычажковым переключением
передач АКП)

13P РАЗЪЕМ
(14)

ПОВОРОТНЫЙ КОНТАКТОР (15)

}

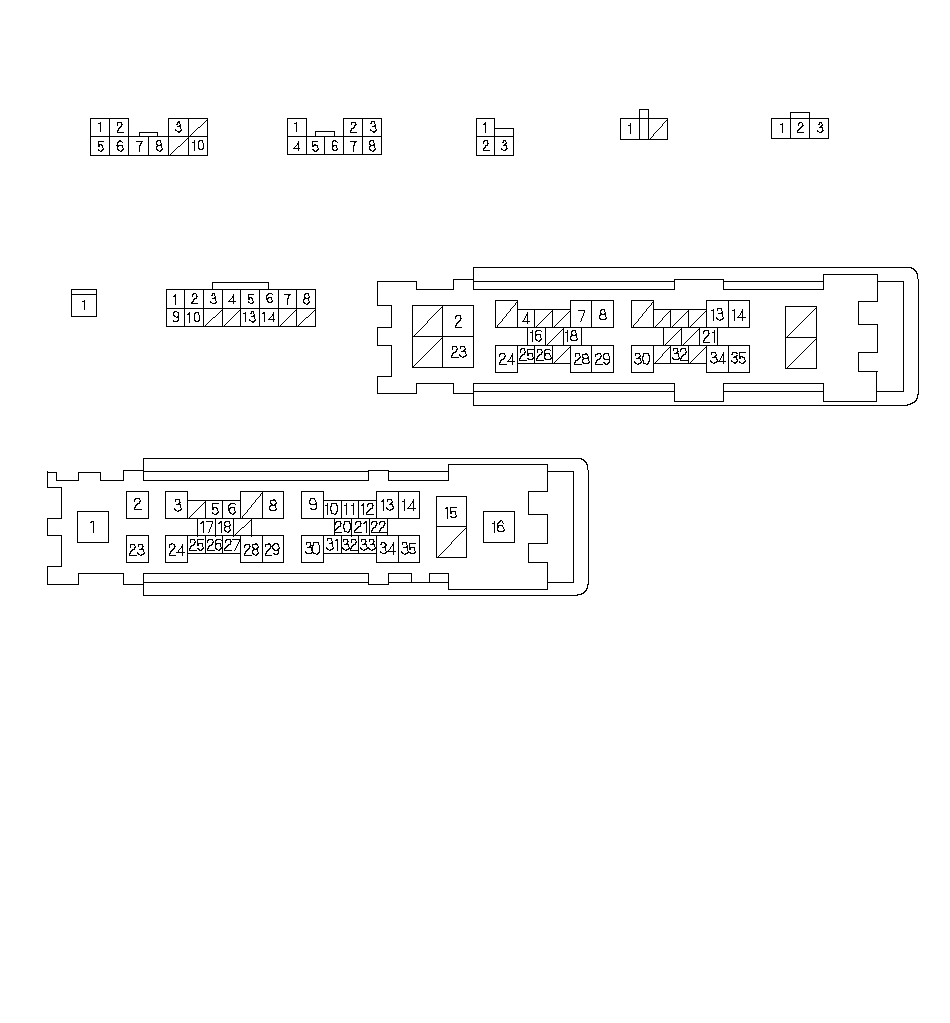

Схема цепи блока ЕСМ/РСМ (продолжение)

ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

ДОПОЛНИТЕЛЬНЫЕ ЖГУТЫ СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

ПРАВЫЙ ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

МКП

ЛЕВЫЙ ЖГУТ
ПРОВОДОВ МОТОРНОГО ОТСЕКА

}

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (S) (3)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ В
ПАНЕЛИ ПРИБОРОВ
(N) (2)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ В
ПАНЕЛИ ПРИБОРОВ
(K) (1)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ (T) (4)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ (W) (6)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
(Q) (7)

ELD (5)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (В) (9)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (A) (8)

}
