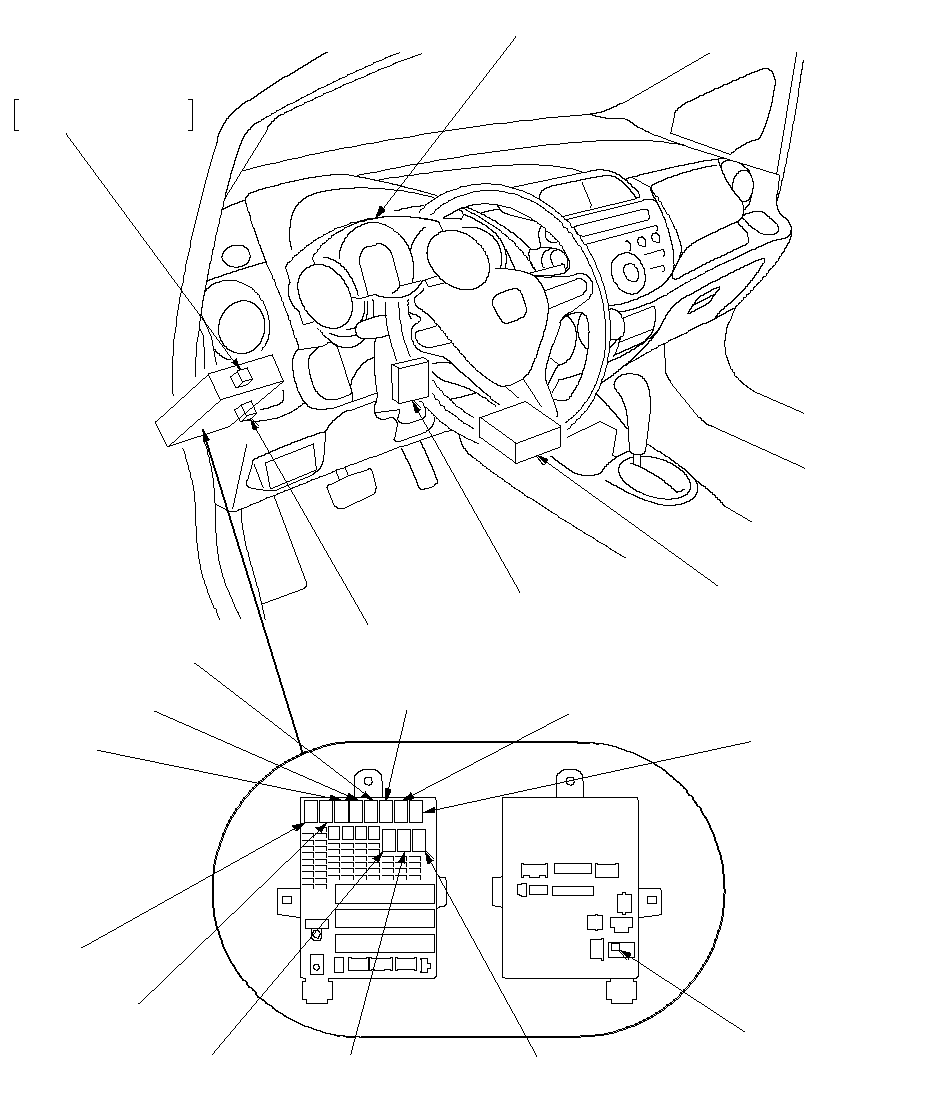

Расположение реле и блоков управления - Панель управления 1

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР
Цвета проводов: WHT,
GRN, LT BLU и WHT

БЛОК SRS

РЕЛЕ ОСВЕЩЕНИЯ 1

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ 1 МОДУЛЯ PGM-FI
(FI MAIN)

РЕЛЕ СИСТЕМЫ
ЭЛЕКТРОННОГО
УПРАВЛЕНИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКОЙ (ETCS)

РЕЛЕ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD)

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
(ТОПЛИВНЫЙ НАСОС)

РЕЛЕ ПРЕРЫВАНИЯ СТАРТЕРА
(ST CUT) (АКП)

РЕЛЕ ОСВЕЩЕНИЯ 2

РЕЛЕ
ЭЛЕКТРОПРИВОДА
ОБОГРЕВАТЕЛЯ САЛОНА

РЕЛЕ ЭЛЕКТРИЧЕСКИХ
СТЕКЛОПОДЪЕМНИКОВ
(P/W)

РЕЛЕ ДАТЧИКА A/F

БЛОК УПРАВЛЕНИЯ EPS

ДОПОЛНИТЕЛЬНЫЙ
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (FFV)

}
