Замена задней тормозной колодки
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
|
Частое вдыхание пыли, образующейся в результате износа тормозных накладок, независимо от их материала, может иметь опасные последствия для вашего здоровья.
-
Избегайте попадания частиц пыли, образующейся в результате износа тормозных накладок, в дыхательные пути.
-
Не используйте сжатый воздух или кисти для очистки узлов тормозных механизмов. Используйте подходящий пылесос.
|
ПРИМЕЧАНИЕ:
-
Смазка, попавшая на тормозные накладки или барабаны, снижает эффективность торможения.
-
Заблокируйте передние колеса, перед тем как поднимать домкратом заднюю часть автомобиля.
Разборка
-
-
Снимите заднее колесо.
-
-

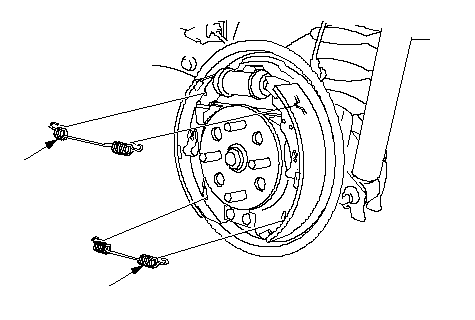

Снимите верхнюю (А) и нижнюю (В) пружины возврата.
|
A
B
}
|
-

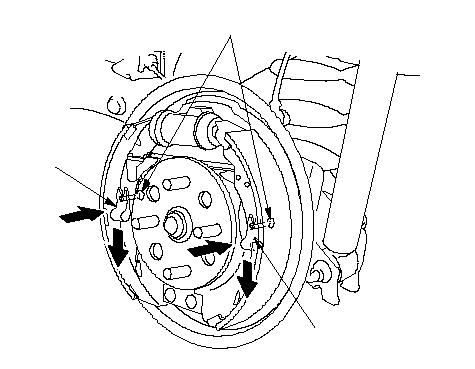

Снимите натяжные штифты (А), повернув их во время нажима на каждую пружину фиксатора (В).
-
Отсоедините трос стояночного тормоза от рычага стояночного тормоза, и снимите тормозные колодки с опорной пластины.
|
A
B
B
}
|
-

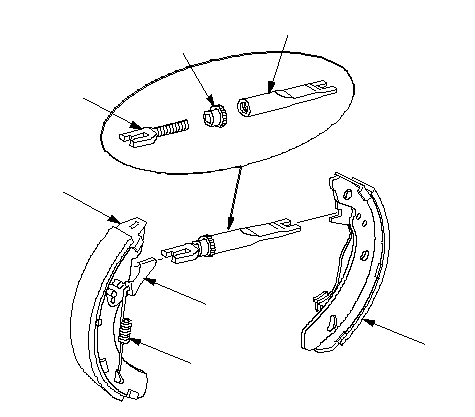

Снимите обхватывающий стержень (А), регулировочную гайку (В) и обхватываемый стержень (С), затем разделите тормозные колодки (D).
-
Снимите пружину саморегулятора (Е) и рычаг саморегулятора (F).
|
D
A
E
B
C
F
}
|
|
Сборка
-

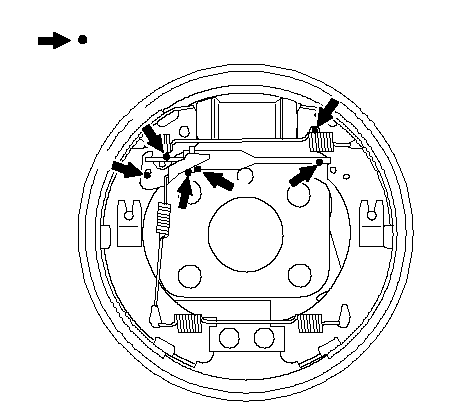

Нанесите тонкий слой смазки для резиновых деталей на концы стержня (А) и скользящие поверхности (В), как показано. Удалите излишки. Не допускайте попадания смазки на тормозные накладки.
|
Наконечники соединительных
тяг и скользящие поверхности
Символы смазки:
A
B
A
A
A
B
}
|
-

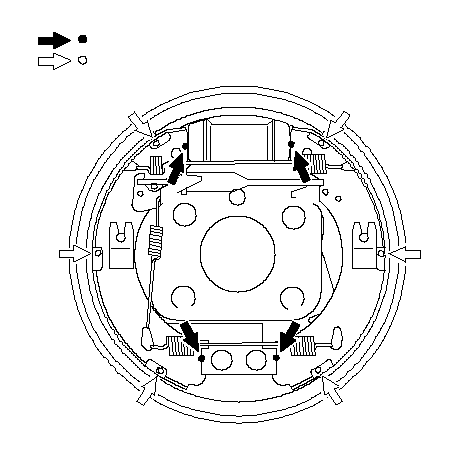

Нанесите тонкий слой смазки Molykote 44 MA на наконечники (А) тормозных колодок и края (В) поверхностей колодок, которые соприкасаются с тормозным щитком, как показано. Удалите излишки. Не допускайте попадания смазки на тормозные накладки.
|
A
B
B
B
B
B
B
A
A
A
Символы смазочной колодки:
Наконечники тормозных колодок
Края поверхностей колодок
}
|
-

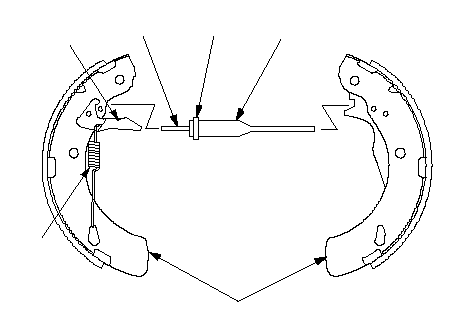

Установите рычаг саморегулятора (А) и пружину саморегулятора (В) на переднюю сторону тормозной колодки (С).
-
Подсоедините трос стояночного тормоза к задней боковой тормозной колодке (D) и соберите тормозные колодки со обхватывающим стержнем (Е), регулировочной гайкой (F) и обхватываемым стержнем (G).
-
Установите колодки на опорную пластину, прикрепив верхнюю часть тормозных колодок на поршни цилиндра колеса и нижнюю часть тормозных колодок на пластину расположения.
|
A
D
E
B
C
F
G
}
|
-
Установите натяжные штифты (А) и закрепите их пружинами фиксатора, поворачивая их, в то время, когда Вы нажимаете на каждую пружину фиксатора (В).
|
A
B
B
}
|
-
Установите верхнюю (А) и нижнюю (В) пружины возврата.
-
ПРИМЕЧАНИЕ: Перед установкой тормозного барабана, прочистите контактную поверхность задней ступицы и внутреннюю поверхность тормозного барабана.
-
Очистите установочные поверхности тормозного барабана и внутренней поверхности диска колеса и установите заднее колесо.
-
Нажмите несколько раз на педаль тормоза, чтобы убедиться, что тормоза работают, и отрегулировать их.
ПРИМЕЧАНИЕ: Задействование тормозов сразу после замены всего комплекта тормозных колодок может потребовать увеличения хода педали. После нескольких нажатий на педаль тормоза нормальный ход педали восстановится.
-
|
A
B
}
|
