Осмотр тормозного шланга и трубопровода
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
Осмотрите тормозные шланги и удостоверьтесь в отсутствии механических повреждений, следов износа, утечки тормозной жидкости, также они не должны задевать другие детали и не должны быть перекручены.
-
Осмотрите тормозные трубопроводы и удостоверьтесь в отсутствии механических повреждений, коррозии и утечки тормозной жидкости. Тормозные трубопроводы также не должны быть погнуты.
-
Удостоверьтесь, что шланг и места соединений трубопроводов не протекают и при необходимости подтяните соединения.
-
Убедитесь в отсутствии следов механических повреждений и следов подтекания тормозной жидкости главного тормозного цилиндра и блока управления-модулятора ABS или пропорционального регулятора давления .
|

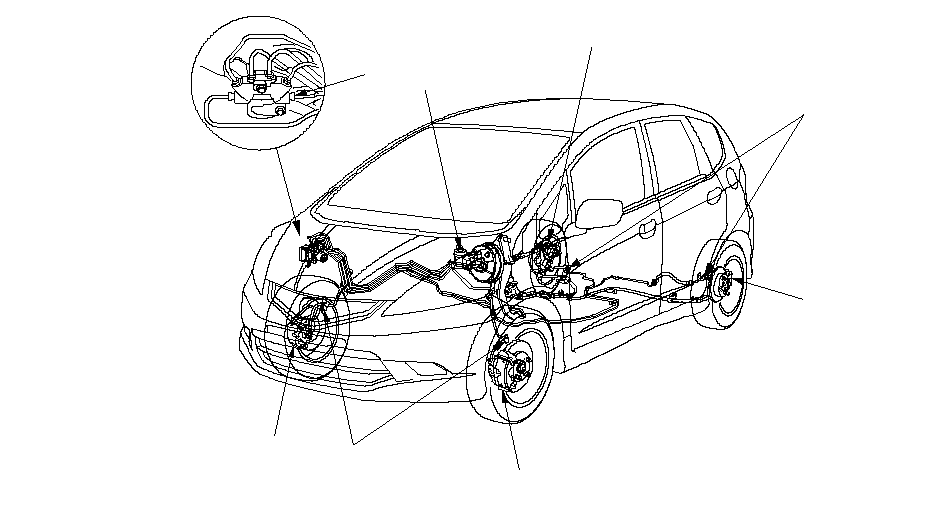

Точка крепления
|
Компонент
|
Соединен с
|
Рекомендованный момент
|
Примечание:
|
|
A
|
Суппорт переднего тормоза
|
Тормозной шланг
|
35 Н·м (3,6 кгс·м)
|
Барашковый болт
|
|
Винт прокачки
|
6 Н·м (0,6 кгс·м)
|
|
|
B
|
Суппорт заднего тормоза (дисковые задние тормоза)
|
Тормозной шланг
|
35 Н·м (3,6 кгс·м)
|
Барашковый болт
|
|
Штуцер прокачки системы
|
9 Н·м (0,9 кгс·м)
|
|
|
Рабочий цилиндр заднего колеса (дисковые задние тормоза)
|
Магистраль тормозного контура
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
Штуцер прокачки системы
|
6 Н·м (0,6 кгс·м)
|
|
|
C
|
Тормозной шланг
|
Тормозной трубопровод
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
D
|
Главный тормозной цилиндр
|
Тормозной трубопровод
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
E
|
Блок управления-модулятора ABS
|
Тормозной трубопровод
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
F
|
Регулятор давления
|
Тормозной трубопровод
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
|
-
Осмотрите тормозные шланги и удостоверьтесь в отсутствии механических повреждений, следов износа, утечки тормозной жидкости, также они не должны задевать другие детали и не должны быть перекручены.
-
Осмотрите тормозные трубопроводы и удостоверьтесь в отсутствии механических повреждений, коррозии и утечки тормозной жидкости. Тормозные трубопроводы также не должны быть погнуты.
-
Удостоверьтесь, что шланг и места соединений трубопроводов не протекают и при необходимости подтяните соединения.
-
Убедитесь в отсутствии следов механических повреждений и следов подтекания тормозной жидкости главного тормозного цилиндра и блока управления-модулятора ABS или пропорционального регулятора давления .
|
Точка крепления
|
Компонент
|
Соединен с
|
Рекомендованный момент
|
Примечание:
|
|
A
|
Суппорт переднего тормоза
|
Тормозной шланг
|
35 Н·м (3,6 кгс·м)
|
Барашковый болт
|
|
Винт прокачки
|
6 Н·м (0,6 кгс·м)
|
|
|
B
|
Суппорт заднего тормоза (дисковые задние тормоза)
|
Тормозной шланг
|
35 Н·м (3,6 кгс·м)
|
Барашковый болт
|
|
Штуцер прокачки системы
|
9 Н·м (0,9 кгс·м)
|
|
|
Рабочий цилиндр заднего колеса (дисковые задние тормоза)
|
Магистраль тормозного контура
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
Штуцер прокачки системы
|
6 Н·м (0,6 кгс·м)
|
|
|
C
|
Тормозной шланг
|
Тормозной трубопровод
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
D
|
Главный тормозной цилиндр
|
Тормозной трубопровод
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
E
|
Блок управления-модулятора ABS
|
Тормозной трубопровод
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
F
|
Регулятор давления
|
Тормозной трубопровод
|
15 Н·м (1,5 кгс·м)
|
Накидная гайка
|
|
