Коды поиска неисправностей (DTC): B1000
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
DTC B1000:
Ошибка в цепи связи (BUS-OFF)
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Выводятся оба кода DTC B1000 и B1011?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность. Мультиплексная линия в данное время исправна. Проверьте провода на наличие износа или замыкания.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините соответствующие разъемы от каждого блока управления в таблице.
|
Блок
|
Разъем
|
|
MICU
|
Разъем Q (16Р) блока реле/предохранителей под панелью приборов
|
|
Модуль управления приборами
|
32P разъем
|
|
Блок иммобилайзера-дистанционного управления
|
7Р разъем
|
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд.
-
Проверьте при помощи HDS, занесены ли в память какие-либо коды неисправностей.
|
Выводятся оба кода DTC B1000 и B1011?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-

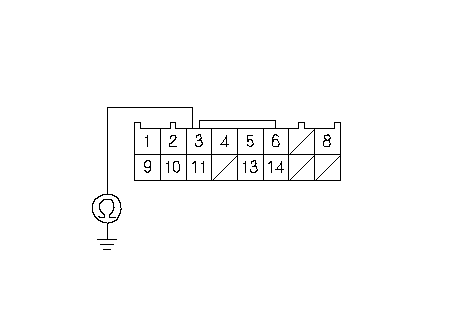

Проверьте неразрывность цепи между клеммой № 3 разъема Q (16Р) блока предохранителей/реле под панелью приборов и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в цепи между разъемом блока предохранителей/реле под панелью приборов и неисправным блоком управления.■
|
|
НЕТ
|
-
|
|
-
Включите зажигание, повернув ключ в положение ON (II).
|
РАЗЪЕМ Q (16Р)
БЛОКА РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
Сторона проводов клемм-выходов
B-CAN (GRN) [LT GRN]
[ ]: Автомобиль с ЛРК
}
|
-
Измерьте напряжение между клеммой № 3 разъема Q (16Р) блока предохранителей/реле под панелью приборов и "массой" кузова.
|
ДА
|
-
|
Устраните замыкание на силовой провод в цепи между разъемом блока предохранителей/реле под панелью приборов и неисправным блоком управления.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините разъем Q (16P) блока предохранителей/реле под панелью приборов.
-
Подсоедините 32Р разъем модуля управления приборной панелью.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, занесены ли в память какие-либо коды неисправностей.
|
Выводятся оба кода DTC B1000 и B1011?
|
|
РАЗЪЕМ Q (16Р)
БЛОКА РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
Сторона проводов клемм-выходов
B-CAN (GRN) [LT GRN]
[ ]: Автомобиль с ЛРК
}
|
