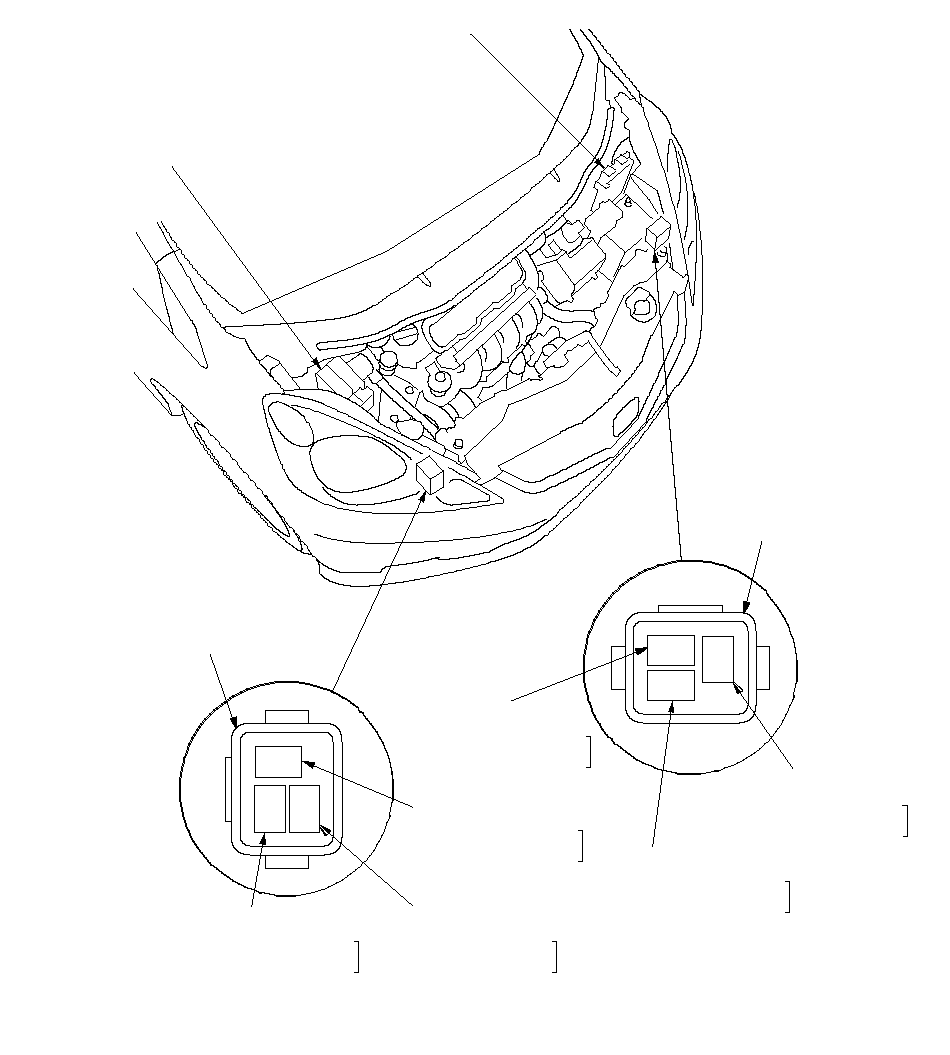

Расположение реле и блоков управления - Моторный отсек

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

Блок ECM/PCM

БЛОК УПРАВЛЕНИЯ-МОДУЛЯТОРА ABS

ВСПОМОГАТЕЛЬНЫЙ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ (модель ПРК)

РЕЛЕ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА
КОНДИЦИОНЕРА ВОЗДУХА
Цвета проводов: BLU,
RED, GRN и PUR

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА
КОНДИЦИОНЕРА ВОЗДУХА
Цвета проводов: LT GRN,
WHT, PNK и BRN

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА
Цвета проводов: RED,
LT BLU, GRN и BRN

РЕЛЕ ВЕНТИЛЯТОРА КОНДЕНСАТОРА
КОНДИЦИОНЕРА ВОЗДУХА
Цвета проводов: BLU,
RED, GRN и BRN

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА
Цвета проводов: LT BLU,
RED, GRN и PUR

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА КОНДИЦИОНЕРА ВОЗДУХА
Цвета проводов: LT GRN,
WHT, PNK и PUR

ВСПОМОГАТЕЛЬНЫЙ БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ (модель ЛРК)

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}
