    • Поиск неисправностей по кодам DTC: B1229 (Е и AUTO)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    Код неисправности DTC B1229 или индикатор кода неисправности E и AUTO:
     Разрыв в цепи датчика солнечного света
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Указывается ли DTC B1229 или Е и AUTO?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность. Проверьте контакт проводов или клемм в разъемах цепи датчика солнечного света.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем датчика солнечного света.
    1. Отсоедините 36Р разъем блока климат-контроля.

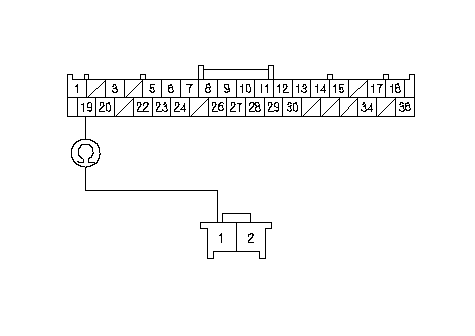

    1. Проверьте неразрывность соединения между клеммой № 19 36Р разъема блока климат-контроля и клеммой № 1 2Р разъема датчика солнечного света.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между блоком климат-контроля и датчиком солнечного света.■

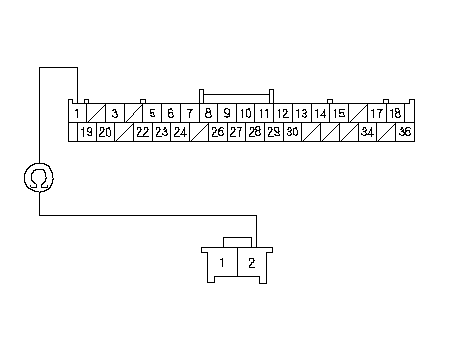

    1. Проверьте неразрывность соединения между клеммой № 1 36Р разъема блока климат-контроля и клеммой № 2 2Р разъема датчика солнечного света.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в проводе между блоком климат-контроля и датчиком солнечного света.■
    1. Подсоедините разъем датчика солнечного света.
    1. Подсоедините заново 36Р разъем блока климат-контроля.
    Датчик солнечного света исправен?
    ДА -
    Проверьте надежность контактов или соединения проводов в 36Р разъеме блока климат-контроля и в 2Р разъеме датчика солнечного света. Если все соединения исправны, замените блок климат-контроля заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
    НЕТ -
