Поиск неисправностей по кодам DTC: B1228 (D и AUTO)
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
|
Код неисправности DTC B1228 или индикатор кода неисправности D и AUTO:
Короткое замыкание в цепи датчика температуры наружного воздуха
-
Сотрите сообщение с кодом неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
-
Проверьте, появились ли на экране коды DTC.
|
Указывается ли DTC B1228 или D и AUTO?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
Датчик температуры наружного воздуха исправен?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените
датчик температуры наружного воздуха
.■
|
-
Отсоедините 36Р разъем блока климат-контроля.
-

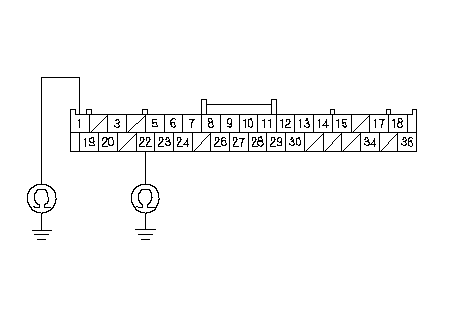

Проверьте неразрывность соединения с "массой" клемм № 1 и № 22 разъема 36Р блока климат-контроля по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание на "массу" в проводах между блоком климат-контроля и датчиком температуры наружного воздуха.■
|
|
НЕТ
|
-
|
|
|
Сторона проводов клемм-выходов
LT GRN
36Р РАЗЪЕМ БЛОКА КЛИМАТ-КОНТРОЛЯ
PNK
}
|
-

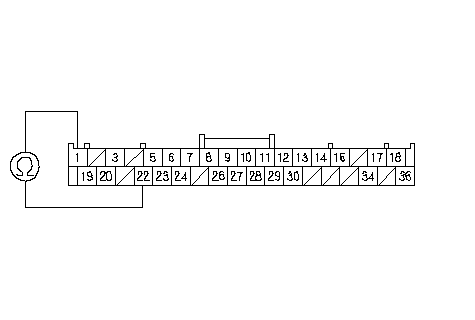

Проверьте неразрывность соединения между клеммами № 1 и № 22 36Р разъема блока климат-контроля.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в проводе между блоком климат-контроля и датчиком температуры наружного воздуха.■
|
|
НЕТ
|
-
|
Замените блок климат-контроля заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок климат-контроля
.■
|
|
Сторона проводов клемм-выходов
LT GRN
36Р РАЗЪЕМ БЛОКА КЛИМАТ-КОНТРОЛЯ
PNK
}
|
