    • Поиск неисправностей по кодам DTC: B1227 (С и AUTO)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    Код неисправности DTC B1227 или индикатор кода неисправности С и AUTO:
     Разрыв в цепи датчика температуры наружного воздуха
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Указывается ли DTC B1227 или C и AUTO?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Периодически возникающая неисправность. Проверьте контакт проводов или клемм в разъемах цепи датчика температуры наружного воздуха.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Датчик температуры наружного воздуха исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените датчик температуры наружного воздуха .■
    1. Отсоедините 36Р разъем блока климат-контроля.

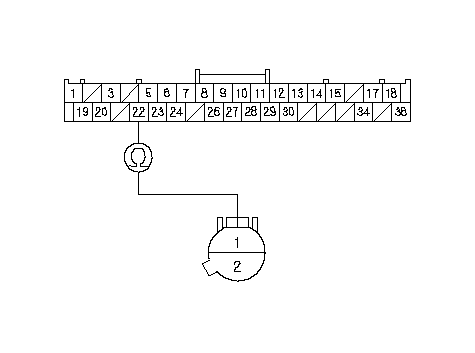

    1. Проверьте неразрывность соединения между клеммой № 22 36Р разъема блока климат-контроля и клеммой № 1 2Р разъема датчика температуры наружного воздуха.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между блоком климат-контроля и датчиком температуры наружного воздуха.■

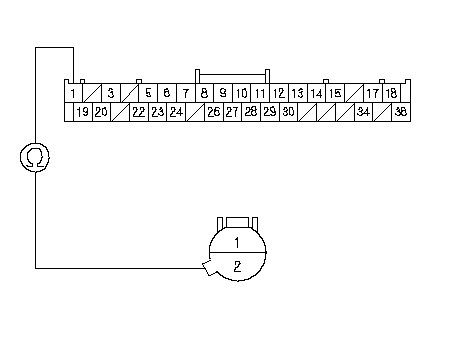

    1. Проверьте неразрывность соединения между клеммой № 1 36Р разъема блока климат-контроля и клеммой № 2 2Р разъема датчика температуры наружного воздуха.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность контакта в 36Р разъеме блока климат-контроля и в 2Р разъеме датчика температуры вне салона. Если все соединения исправны, замените блок климат-контроля заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
    НЕТ -
    Устраните разрыв в проводе между блоком климат-контроля и датчиком температуры наружного воздуха.■
