    • Поиск неисправностей в цепи электродвигателя в управлении рециркуляцией

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    1. Проверьте предохранитель № 10 (7,5 А) в блоке реле/предохранителей под панелью приборов.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените предохранитель и заново проверьте систему. Если предохранитель перегорает снова, проверьте, нет ли замыкания в цепи предохранителя № 10 (7,5 A).■
    1. Отсоедините 7Р разъема электродвигателя управления рециркуляцией.
    1. Включите зажигание, повернув ключ в положение ON (II).

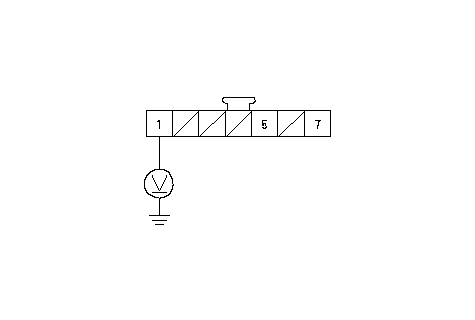

    1. Измерьте напряжение между клеммой № 1 7Р разъема электродвигателя управления рециркуляцией и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Устраните разрыв в проводе между предохранителем № 10 (7,5 A) в блоке реле/предохранителей под панелью приборов и электродвигателем управления рециркуляцией.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Электродвигатель управления рециркуляцией работает нормально?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените электродвигатель управления рециркуляцией или отремонтируйте тяги или заслонку механизма рециркуляции.■
    1. Отсоедините 36Р разъем блока климат-контроля.

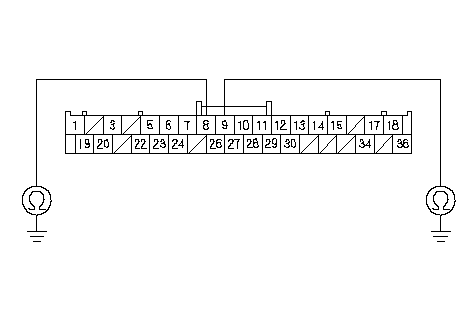

    1. Проверьте, есть ли соединение между "массой" кузова и клеммами № 8 и № 9 36Р разъема блока управления климат-контролем по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводе (проводах), соединяющих блок климат-контроля и электродвигатель управления рециркуляцией.■
    НЕТ -
    Перейдите к Этап 9 .
    1. Включите зажигание, повернув ключ в положение ON (II), и проверьте напряжение на "массу" кузова на этих же клеммах.
    Имеется напряжение?
    ДА -
    Устраните замыкание на силовой кабель в проводах, соединяющих блок климат-контроля и электродвигатель управления рециркуляцией. Такое замыкание может вывести из строя блок климат-контроля. Устраните замыкание на силовой кабель перед тем, как заменять блок климат-контроля.■
    НЕТ -
    Перейдите к Этап 10 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

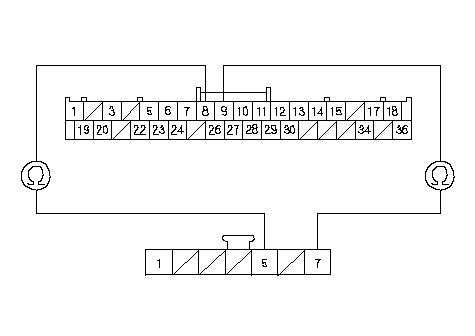

    1. Проверьте наличие соединения между следующими клеммами 36Р разъема блока климат-контроля и 7Р разъемом электродвигателя управления рециркуляцией.
      36P:
      7P:
      № 8
      № 5
      № 9
      № 7

    Непрерывно ли соединение?
    ДА -
    Проверьте качество контакта и крепления клемм в 36Р разъеме блока климат-контроля и в 7Р разъеме электродвигателя рециркуляцией. Если все соединения исправны, замените блок климат-контроля заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
    НЕТ -
    Устраните разрыв в проводе (проводах), соединяющих блок климат-контроля и электродвигатель управления рециркуляцией.■
