    • Проверка электродвигателя в управлении режимами подачи воздуха

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    ПРИМЕЧАНИЕ: Перед началом тестирования проверьте коды неисправности системы HVAC.

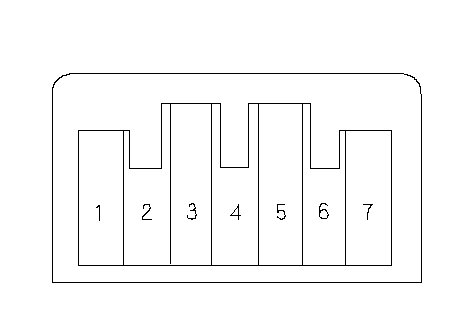

    1. Отсоедините 7Р разъем от электродвигателя управления режимами подачи воздуха.
      Неправильное присоединение питания и "массы" к электродвигателю управления режимами подачи воздуха выведет его из строя. Внимательно соблюдайте инструкции.
    1. Подведите питание от аккумулятора к клемме № 1 электродвигателя управления режимами подачи воздуха, а "массу" - к клемме № 2. Электродвигатель должен нормально работать и останавливаться в режиме вентиляции. Если этого не произошло, поменяйте провода местами. Электродвигатель должен работать и останавливаться в режиме обдува стекла горячим воздухом. Если электродвигатель не работает, немедленно отсоедините питание.
    1. Если электродвигатель не работает при Этап 2 , снимите его и проверьте, свободно ли перемещаются тяги и заслонки.
    1. Используйте цифровой мультиметр с током 1 мА или меньше на шкале 20КΩ. Если электродвигатель управления режимами подачи воздуха работает, как при Этап 2 , проверьте соединения между клеммой №7 разъема и клеммами № 3, 4, 5 и 6 поочередно. На момент, когда привод движется вдоль зажима переключателя, должно быть соединение в каждой клемме.
    1. Если соединение со всеми клеммами в какой-то момент прерывается, электродвигатель управления режимами подачи воздуха необходимо заменить.
