Поиск неисправностей по кодам DTC: B2477

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC B2477:

Неисправность заднего датчика высоты

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC B2477 имеется на экране?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна.■

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Выводится ли код неисправности B2476 вместе с кодом B2477?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Перейдите к Этап 5 .

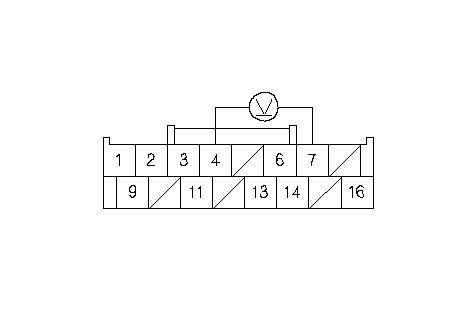

Измерьте напряжение между клеммами № 4 и № 7 разъема 16P блока управления регулировкой направления фар.

Напряжение меньше 0,4 В?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Перейдите к Этап 27 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 3Р разъем датчика хода задней подвески.

Отсоедините 16Р разъем блока управления регулировкой направления фар.

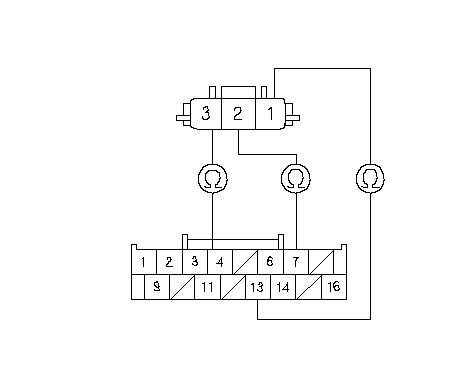

Проверьте неразрывность цепи между клеммами № 4, № 7 и № 13 разъема 16Р блока управления регулировкой направления фар и клеммами № 3, № 2 и № 1 разъема 3P заднего датчика регулятора направления фар по отдельности.

Непрерывно ли соединение?

ДА	-	Замените датчик хода задней подвески .■
НЕТ	-	Устраните разрыв в проводе.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 3Р разъем датчика хода передней подвески.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC B2476 имеется на экране?

ДА	-	Замените датчик хода передней подвески .■
НЕТ	-	Перейдите к Этап 16 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 3Р разъем датчика хода задней подвески.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC B2477 имеется на экране?

ДА	-	Замените датчик хода задней подвески .■
НЕТ	-	Перейдите к Этап 22 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 16Р разъем блока управления регулировкой направления фар.

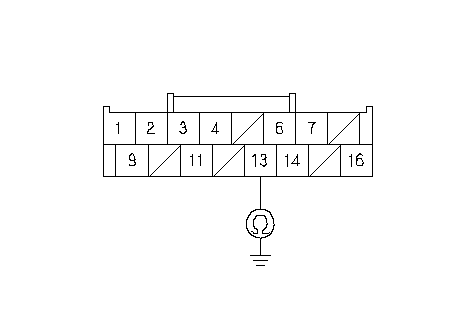

Проверьте неразрывность цепи между клеммой № 13 16Р разъема блока управления регулировкой направления фар и "массой".

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание в проводе.■
НЕТ	-	Перейдите к Этап 25 .

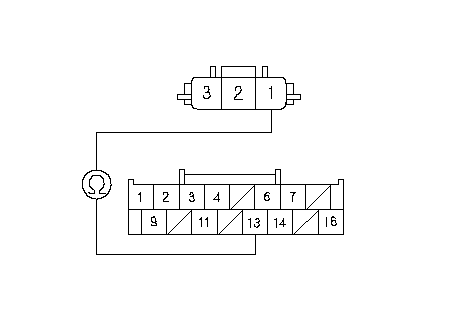

Проверьте неразрывность цепи между клеммой № 13 разъема 16Р блока управления регулировкой направления фар и клеммой № 1 разъема 3Р датчика хода задней подвески.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 26 .
НЕТ	-	Устраните разрыв в проводе.■

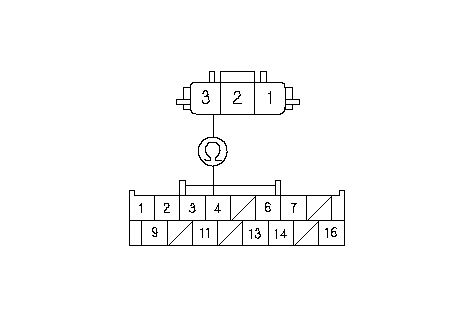

Проверьте неразрывность цепи между клеммой № 4 разъема 16Р блока управления регулировкой направления фар и клеммой № 3 разъема 3Р датчика хода задней подвески.

Непрерывно ли соединение?

ДА	-	Замените блок управления регулировкой направления фар. ■
НЕТ	-	Устраните разрыв в проводе.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 3Р разъем датчика хода задней подвески.

Отсоедините 16Р разъем блока управления регулировкой направления фар.

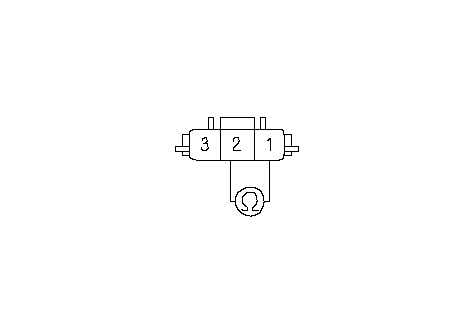

Проверьте неразрывность соединения между клеммами № 1 и № 2 3Р разъема датчика хода задней подвески и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание в проводе.■
НЕТ	-	Замените датчик хода задней подвески .■
