    • Проверка/Замена выключателя стеклоочистителя/смывателя

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

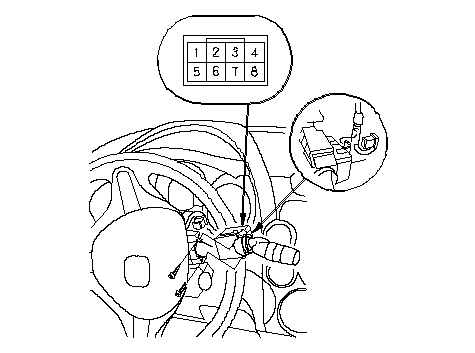

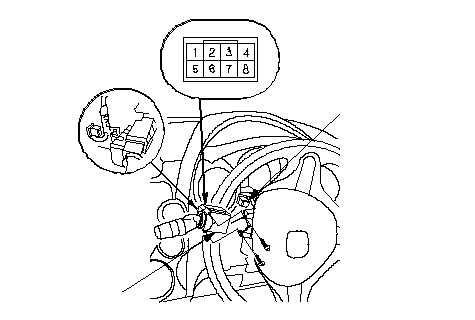

    1. Отсоедините клемму 8Р разъема (А) в жгуте проводов панели управления от выключателя (В) стеклоочистителя/омывателя.
    1. Выверните 2 винта и снимите выключатель стеклоочистителя/омывателя, сдвинув его.
    1. Проверьте клеммы разъема, чтобы убедиться в надежном их контакте.
      • Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, исправьте их и снова проверьте качество соединений.
      • Если клеммы исправны, перейдите к Этап 5 .
    Модель ПРК (исключая модели KE и KN)
    Модель ЛРК (включая модели KE и KN)
    1. Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
    1. Если соединение не соответствует указанному, замените выключатель.
    1. Установите выключатель, выполняя операции в порядке, обратном снятию.
    Ветровое стекло
    Заднее стекло
