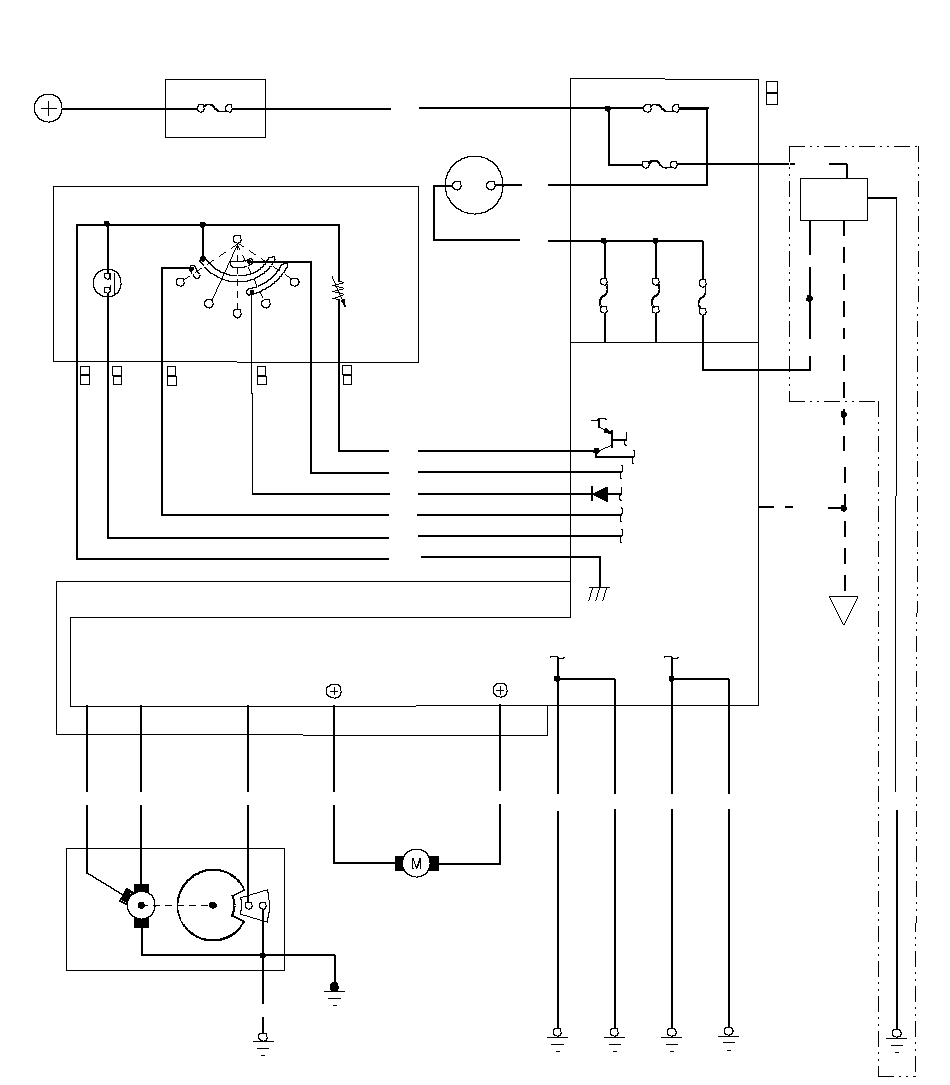

Электрическая схема цепи омывателя/стеклоочистителя - Ветровое стекло

№ 21
(15 A)

ЗАДНИЙ

ОКНО

ЭЛЕКТРОДВИГАТЕЛЬ
ОМЫВАТЕЛЯ
IG1

A35

T-9

PG

A14

A7

SG

Q9

A34

ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ/ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

MICU

Q5

M13

M12

M10

M11

HI

LO

ТУМАН

AUTO^*1
или
INT^*3

OFF

G202

G501

G502

AS

LO

HI

1

2

ЭЛЕКТРОПРИВОД СТЕКЛООЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

FR
WIP
LO

FR
WIP
HI

БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРНОЙ БАТАРЕИ

№ 1 (100 A)

IG1

BAT

M16

N2

K10

IG1
FR
WIPER

T1

W1

G502

G501

№ 60 (IGN) (50 A)

FR
WIP
AS

АККУМУЛЯТОРНАЯ БАТАРЕЯ

[ ]: Автомобиль с ЛРК

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

WHT

WHT

YEL

№ 56
(30 A)

ВЫКЛЮЧАТЕЛЬ
ОМЫВАТЕЛЯ

ORN

RED

GRN

PUR

BLK

GRN

BLU

PNK

ORN

BLK

BLK

BLK

BLK

ЭЛЕКТРОДВИГАТЕЛЬ
ОМЫВАТЕЛЯ ВЕТРОВОГО/
ЗАДНЕГО СТЕКЛА

BLK

ЗАМОК ЗАЖИГАНИЯ

1
[5]

4
[3]

3
[1]

5
[4]

ВЕТРОВОЕ СТЕКЛО

A19
[B20]

LT BLU

1

2

: 8
: 5

1

2

: 4
: 1

1

2

: 1
: 3

1

2

: 3
: 4

2

Q7

PNK

1

2

: 5
: 8

РЕГУЛЯТОР
ЧУВСТВИТЕЛЬНОСТИ
ДАТЧИКА ДОЖДЯ^*1
или
РЕГУЛЯТОР
ПАУЗЫ
ПРЕРЫВИСТОГО
РЕЖИМА
СТЕКЛООЧИСТИТЕЛЯ^*2

№ 22
(7,5 A)

№ 1 (10 A)

ДАТЧИК
ДОЖДЯ/
АВТОМАТИЧЕСКОГО
ВКЛЮЧЕНИЯ СВЕТА

G501

BLK

*1 : С системой автоматического управления стеклоочистителями
*2: С контроллером паузы прерывистого режима
стеклоочистителя ветрового стекла
*3 : Без системы автоматического управления стеклоочистителями

: Модель ЛРК (включая модели KE и KN)

2

1

: Модель ПРК (исключая модели KE и KN)

YEL

LT BLU

Q8

Q3

LT GRN

GRN

МОДУЛЬ
УПРАВЛЕНИЯ
ПРИБОРАМИ

B−CAN

IG1

5

2

1

3

G5

LT GRN

LT BLU

(с системой автоматического
управления стеклоочистителями)
