    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

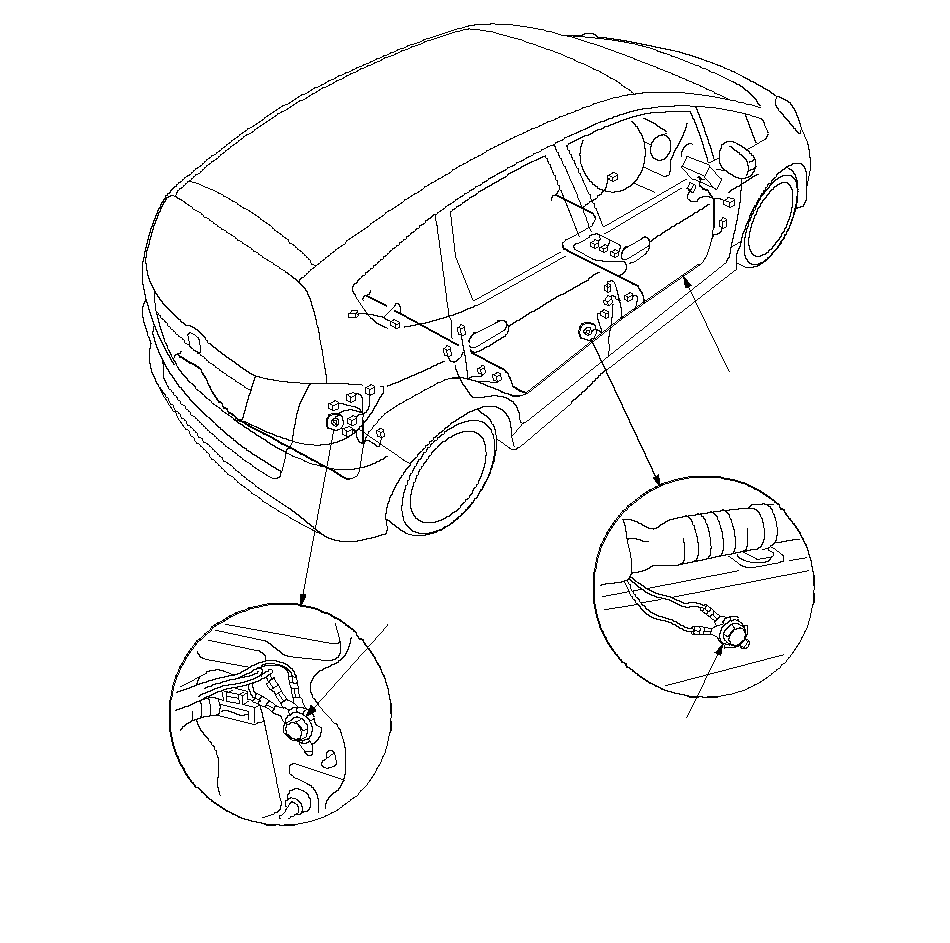

    ЖГУТ ПРОВОДОВ ПОЛА

    G601

    G602

    Показана модель ПРК. Расположение "массы" для модели ЛРК аналогичное.
    Расположение жгутов для модели ЛРК симметричное.

    }

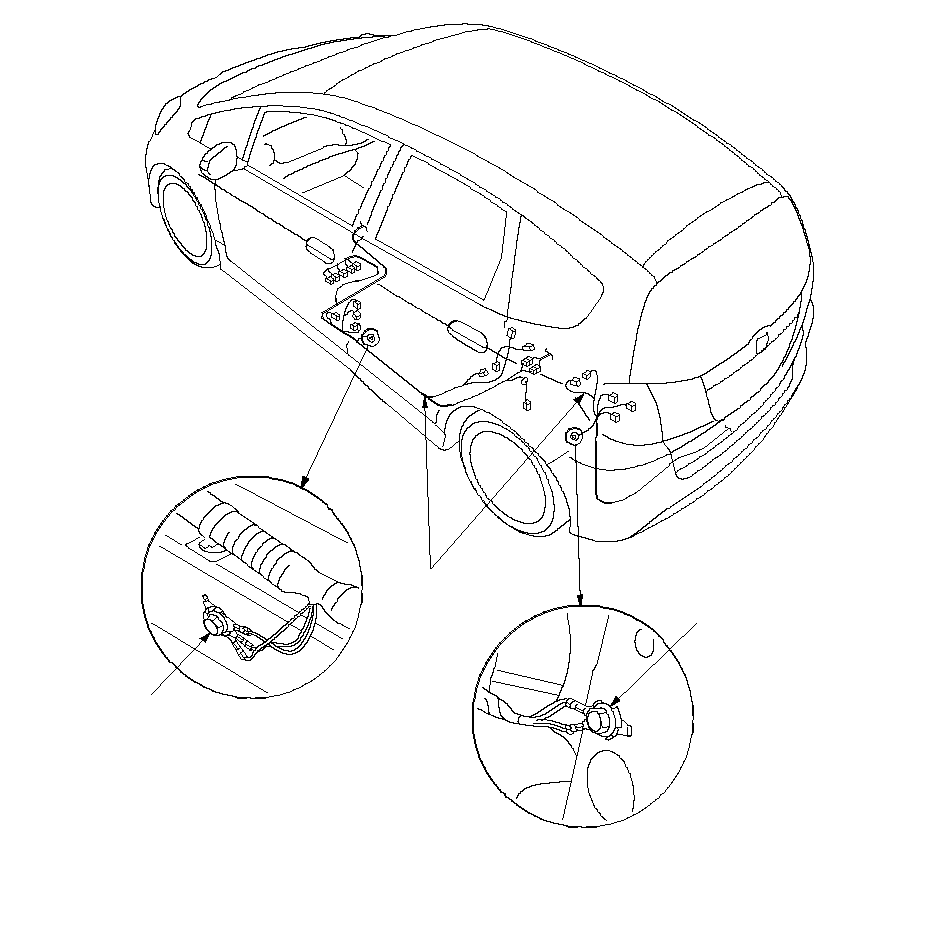

    ЖГУТ ПРОВОДОВ ПОЛА

    G604

    G603

    Показана модель ПРК. Расположение "массы" для модели ЛРК аналогичное.
    Расположение жгутов для модели ЛРК симметричное.

    }
