Проверка входного сигнала блока управления (электродвигателя) солнцезащитной шторки люка крыши
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
Если солнцезащитная шторка исправно работает в ручном режиме, но не работает в режиме AUTO или часто возвращается назад (заедание),
откалибруйте солнцезащитную шторку
перед проведением проверки по входным сигналам.
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
Отсоедините 10Р разъем (А) от блока управления солнцезащитной шторкой (В).
-
Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
-
Не соединяя разъем, проведите эти проверки по входам в разъем.
-
Если какая-либо проверка покажет наличие неисправности, найдите и устраните причину, затем повторите проверку.
-
Если все проверки не выявили неисправность, очевидно, неисправным является блок управления дверьми. Замените блок управления.
|
Гнездо
|
Провод
|
Условия проведения проверки
|
Проверка: Желаемый результат
|
Возможная причина, если результата нет
|
|
6
|
BLU
|
При всех условиях
|
Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
|
|
|
2
|
BLK
|
При всех условиях
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
3
|
BLU
|
Отсоедините разъем G (8P) блока предохранителей/реле под панелью приборов
|
Проверьте неразрывность соединения между клеммой № 3 разъема 10P блока управления солнцезащитной шторкой и клеммой № 3 G (8P) разъема блока реле и предохранителей под панелью приборов:Соединение должно быть.
|
Разрыв в проводе
|
|
4
|
GRY
|
Выключатель солнцезащитной шторки в положении AUTO OPEN или AUTO CLOSE
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
5
|
LT GRN
|
Выключатель солнцезащитной шторки в положении OPEN
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
10
|
BRN
|
Выключатель солнцезащитной шторки в положении CLOSE
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
Если солнцезащитная шторка исправно работает в ручном режиме, но не работает в режиме AUTO или часто возвращается назад (заедание),
откалибруйте солнцезащитную шторку
перед проведением проверки по входным сигналам.
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-

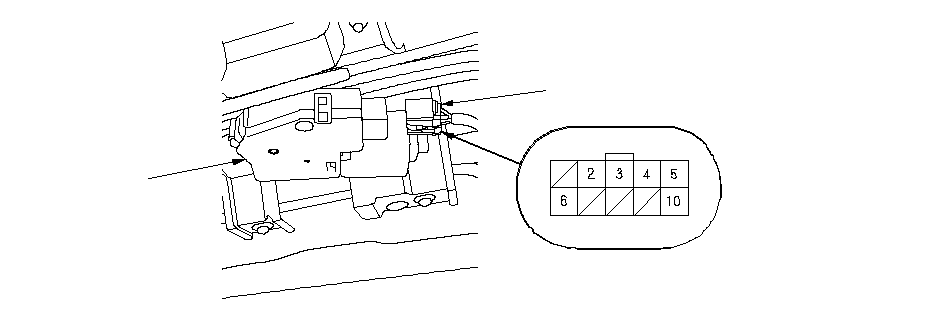

Отсоедините 10Р разъем (А) от блока управления солнцезащитной шторкой (В).
|
Сторона проводов клемм-выходов
A
B
}
|
-
Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
-
Не соединяя разъем, проведите эти проверки по входам в разъем.
-
Если какая-либо проверка покажет наличие неисправности, найдите и устраните причину, затем повторите проверку.
-
Если все проверки не выявили неисправность, очевидно, неисправным является блок управления дверьми. Замените блок управления.
|
Гнездо
|
Провод
|
Условия проведения проверки
|
Проверка: Желаемый результат
|
Возможная причина, если результата нет
|
|
6
|
BLU
|
При всех условиях
|
Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
|
|
|
2
|
BLK
|
При всех условиях
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
3
|
BLU
|
Отсоедините разъем G (8P) блока предохранителей/реле под панелью приборов
|
Проверьте неразрывность соединения между клеммой № 3 разъема 10P блока управления солнцезащитной шторкой и клеммой № 3 G (8P) разъема блока реле и предохранителей под панелью приборов:Соединение должно быть.
|
Разрыв в проводе
|
|
4
|
GRY
|
Выключатель солнцезащитной шторки в положении AUTO OPEN или AUTO CLOSE
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
5
|
LT GRN
|
Выключатель солнцезащитной шторки в положении OPEN
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
10
|
BRN
|
Выключатель солнцезащитной шторки в положении CLOSE
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
