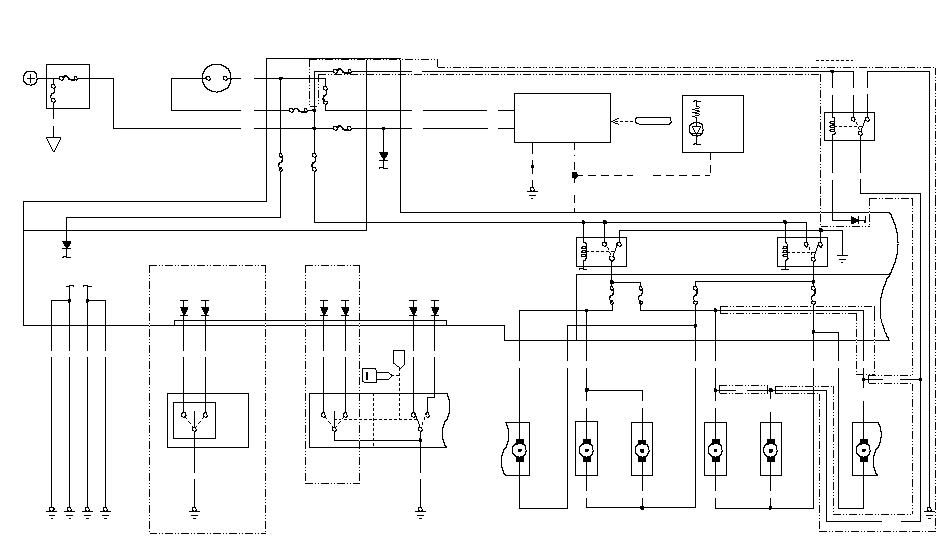

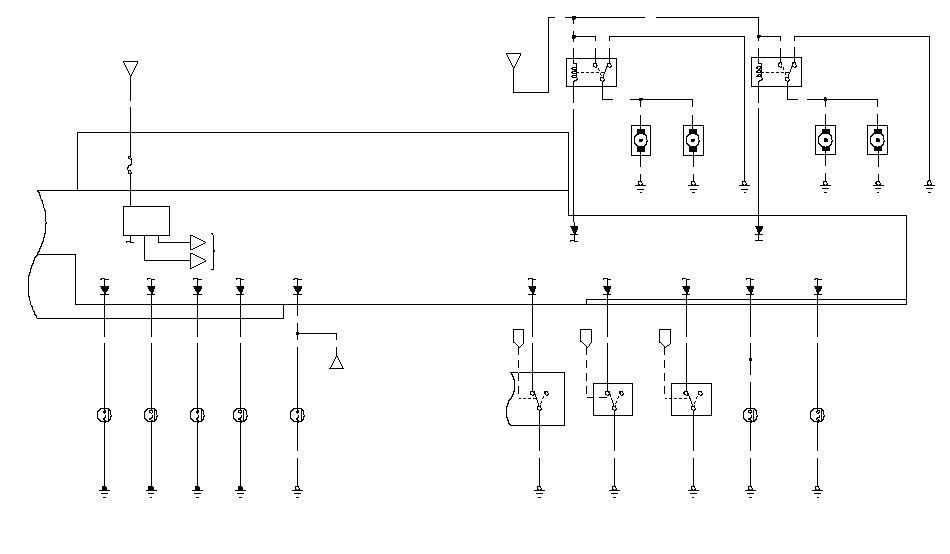

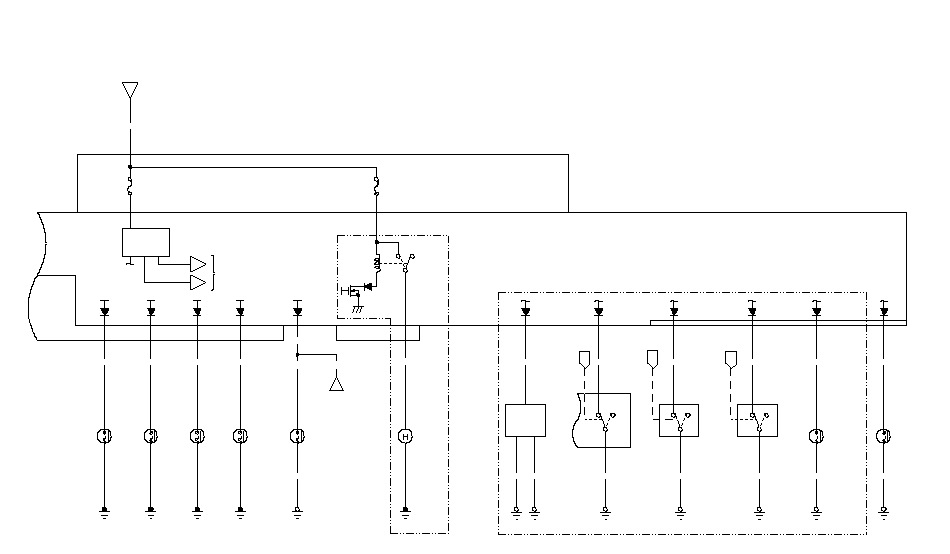

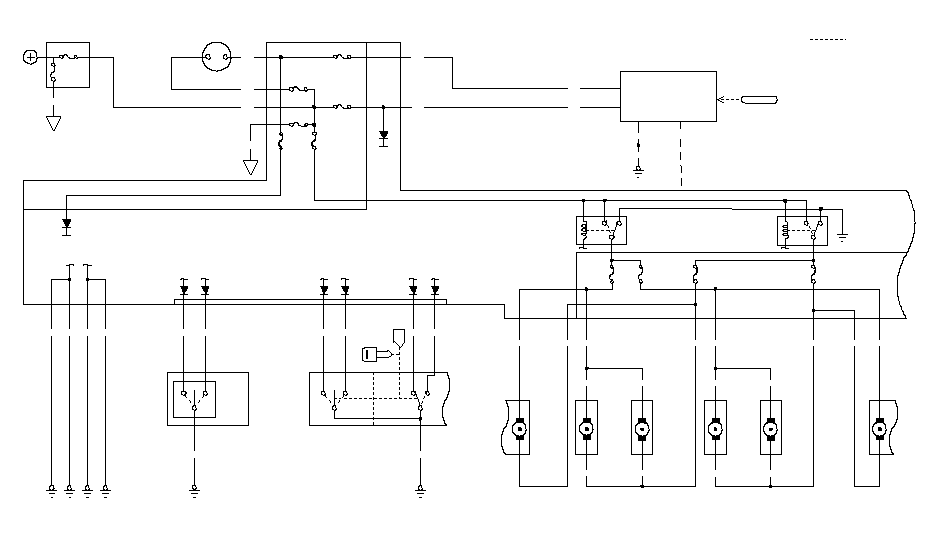

Электрическая схема системы электрических замков дверей с дистанционным управлением/системы охранной сигнализации

G101

7

LG

+B РЕЗЕРВ

СВЕТОВОЙ
ИНДИКАТОР
(LED)
ОХРАННОЙ
СИГНАЛИЗАЦИИ

МОДУЛЬ УПРАВЛЕНИЯ
ПАНЕЛЬЮ ПРИБОРОВ

C36

Сеть B-CAN

Сеть B-CAN

18

F1

F2

C47

K6

ОТКРЫТЬ

1

4

2

IG1

ЗАКРЫТЬ

Сеть B-CAN

№ 50^*5
(15 A)

№ 35^*5
(15 A)

C48

Q3

MICU

№ 36^*5
(15 A)

C35

ИСПОЛНИТЕЛЬНЫЙ
ЭЛЕМЕНТ
ЗАМКА
ЛЕВОЙ [ПРАВОЙ]
ЗАДНЕЙ
ДВЕРИ

ПЕРЕКЛЮЧАТЕЛЬ
ЗАМКА
ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ

2

1

№ 49^*5
(15 A)

RED

PNK

BRN/YEL

BRN

ПЕРЕДАТЧИК

LT GRN

YEL

YEL

LT BLU

YEL

YEL

PNK

PNK

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ ЗАМКА ДВЕРИ
ПЕРЕДНЕГО ПАССАЖИРА

YEL

LT BLU

LT BLU

YEL

PNK

YEL

ИСПОЛНИТЕЛЬНЫЙ
ЭЛЕМЕНТ
ЗАМКА
ПРАВОЙ [ЛЕВОЙ]
ЗАДНЕЙ
ДВЕРИ

PNK

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ВОДИТЕЛЯ

2

K5

LT BLU

2
[4]

1
[3]

2
[4]

1
[3]

4
[2]

3
[1]

4
[2]

3
[1]

LT GRN

LT GRN

ПРИЕМНОЕ УСТРОЙСТВО
СИСТЕМЫ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
(встроено в иммобилайзер-
блок дистанционного
управления)

1

ПРИВОДНОЙ
МЕХАНИЗМ
ЗАМКА
КРЫШКИ БАГАЖНОГО
ОТДЕЛЕНИЯ

[ ]: Автомобиль с ЛРК

G501

YEL^*3
[LT GRN]^*4

R13

BRN

LT GRN

РЕЛЕ БЛОКИРОВКИ
ДВЕРИ ВОДИТЕЛЯ

3

1

5

2

4

LT GRN

LT GRN

YEL

*3

(2 движение электрических дверных замков)

: Линия CAN

*1: С разъемом освещения прицепа
*2: Без разъема освещения прицепа
*3: Движение 1 электрических дверных замков
*4: Движение 2 электрических дверных замков
*5: Если один из предохранителей перегорел, проверьте
другие предохранители в этой цепи

BLU

BLU

BLK

(1 движение электрических дверных замков)

YEL^*3
[LT GRN]^*4

G501

G502

G502

G501

N2

K10

BLK

M16

Q9

ВЫКЛЮЧАТЕЛЬ
ЦИЛИНДРА ЗАМКА
ДВЕРИ ВОДИТЕЛЯ

G501

ЗАКРЫТЬ

E9

E2

ЗАКРЫТЬ

E3

E4

MICU

№ 22
(7,5 A)

W1

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

N1

№ 60
(IGN)
(50 A)

YEL

IG1

BAT

АККУМУЛЯТОРНАЯ БАТАРЕЯ

K8

№ 45 (15 A)

№ 1 (10 A)

T1

№ 1 (100 A)

БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРНОЙ БАТАРЕИ

T-9

IG1

G501

№ 27
(30 A)

+B ЗАМОК
ДВЕРИ
(MAIN)

+B
BACK UP

ЗАМОК ЗАЖИГАНИЯ

WHT

WHT

RED

PNK

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

BLK

BLK

BLK

E8

19

E1

ЗАКРЫТЬ

ОТ
ПИРАНИЕ

ЗАМОК
ДВЕРИ
ВОДИТЕЛЯ

ГЛАВНЫЙ
ВЫКЛЮЧАТЕЛЬ
СТЕКЛОПОДЪЕМНИКОВ

GRY

LT BLU

GRN

PUR

ОТ
ПИРАНИЕ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ВОДИТЕЛЯ

BLK

BLK

BRN

RED

КЛЮЧ

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

ОТ
ПИРАНИЕ

PG

SG

17

12

(с охранной сигнализацией)

(С выключателем замка двери водителя)

7
[8]

6
[9]

10
[5]

8
[7]

9
[6]

№ 3
(30 A)^*1
(20 A)^*2

WHT

№ 20 (15 A)

K9

BLU

1

(2 движение электрических дверных замков)

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

АУДИО
СИСТЕМА

7

5

C46

BLK

GRN

M23

A4

C22

2

1

C45

10

8

A29

2

1

A12

G503

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

ОТ
ПИРАНИЕ

ЗАКРЫТЬ

M24

G502

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

PUR

GRN

WHT

PUR

ORN

BLK

ОТ
ПИРАНИЕ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА
ЛЕВОЙ
ЗАДНЕЙ
ДВЕРИ

BLK

ОТ
ПИРАНИЕ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА
ПРАВОЙ
ЗАДНЕЙ
ДВЕРИ

BLK

BLK

ДАТЧИК
КАПОТА
(Замкнут:
Капот открыт)

ДАТЧИК
ЗАЩЕЛКИ
БАГАЖНИКА
(замкнут:
багажник открыт)

BLK

(с охранной сигнализацией)

ВЫКЛЮЧАТЕЛЬ КНОПКИ
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ПАССАЖИРА СПЕРЕДИ

G602
[G604]

[ ]: Автомобили с ЛРК
*1: С разъемом освещения прицепа
*2: Без разъема приборов освещения прицепа

7

5

BLK

A1

G502

G603

G601

G301

ЗВУКОВОЙ
СИГНАЛ
ОХРАННОЙ
СИГНАЛИЗАЦИИ

ДАТЧИК
КЛЮЧА ЗАЖИГАНИЯ
(замкнут:
ключ вставлен)

ЦЕПЬ
РЕЛЕ
ЗВУКОВОГО
СИГНАЛА

ЦЕПЬ СИГНАЛА
ПОВОРОТА/
АВАРИЙНОЙ
СИГНАЛИЗАЦИИ

ВКЛЮЧИТЕ УКАЗАТЕЛИ
ПОВОРОТОВ

1

1

1

1

A13

C40

C26

C33

LT GRN

1

BLU

C32

G501

2

1

WHT

№ 23
(10 A)

№ 24
(15 A)

MICU

MICU

B23

M34

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ

GRN

PNK

GRY

ДАТЧИК
ДВЕРИ
ПЕРЕДНЕГО
ПАССАЖИРА
(замкнут:
дверь открыта)

ДАТЧИК
ДВЕРИ ВОДИТЕЛЯ
(замкнут:
дверь открыта)

ДАТЧИК
ЛЕВОЙ [ПРАВОЙ]
ЗАДНЕЙ ДВЕРИ
(замкнут:
дверь открыта)

ДАТЧИК
ПРАВОЙ [ЛЕВОЙ]
ЗАДНЕЙ ДВЕРИ
(замкнут:
дверь открыта)

GRY

GRY

GRN

BLK

ИММОБИЛАЙЗЕР
БЛОК
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

(с охранной сигнализацией)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ

ПРЕДОХРАНИТЕЛЬ № 3 (30 A)^*1 (20 A)^*2

(БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРА)

1

G101

7

LG

+B РЕЗЕРВ

C36

Сеть B-CAN

F1

F2

C47

K6

ОТКРЫТЬ

1

4

2

IG1

ЗАКРЫТЬ

Сеть B-CAN

№ 50^*3
(15 A)

№ 35^*3
(15 A)

C48

Q3

MICU

№ 36^*3
(15 A)

C35

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ
ЛЕВОЙ ЗАДНЕЙ
ДВЕРИ

ПЕРЕКЛЮЧАТЕЛЬ
ЗАМКА
ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ

2

1

№ 49^*3
(15 A)

RED

PNK

BRN/YEL

BRN

ПЕРЕДАТЧИК

WHT

YEL

LT BLU

YEL

PNK

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ПЕРЕДНЕГО
ПАССАЖИРА

YEL

LT BLU

BLK

PNK

YEL

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ
ПРАВОЙ ЗАДНЕЙ
ДВЕРИ

YEL

PNK

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ВОДИТЕЛЯ

2

K5

LT GRN

ПРИЕМНОЕ УСТРОЙСТВО
СИСТЕМЫ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
(встроено в иммобилайзер-
блок дистанционного
управления)

1

ПРИВОДНОЙ МЕХАНИЗМ
ЗАМКА
КРЫШКИ БАГАЖНОГО
ОТДЕЛЕНИЯ

*1: С разъемом освещения прицепа
*2: Без разъема освещения прицепа
*3: Если один из предохранителей
перегорел, проверьте
другие предохранители в этой цепи
: Цепь CAN

WHT

2

2

1

1

4

3

4

3

WHT

WHT

BLK

G501

G502

G502

G501

N2

K10

BLK

M16

Q9

ВЫКЛЮЧАТЕЛЬ
ЦИЛИНДРА ЗАМКА
ДВЕРИ ВОДИТЕЛЯ

G501

ЗАКРЫТЬ

E9

E2

ЗАКРЫТЬ

E3

E4

MICU

№ 22
(7,5 A)

W1

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

N1

№ 60 (IGN) (50 A)

YEL

IG1

BAT

K8

№ 20 (15 A)

№ 1 (10 A)

T1

T-9

IG1

G501

№ 27
(30 A)

+B ЗАМОК
ДВЕРИ
(MAIN)

+B
BACK UP

ЗАМОК ЗАЖИГАНИЯ

WHT

WHT

RED

PNK

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

BLK

BLK

BLK

E8

19

E1

ЗАКРЫТЬ

ОТ
ПИРАНИЕ

ЗАМОК
ДВЕРИ
ВОДИТЕЛЯ

ГЛАВНЫЙ
ВЫКЛЮЧАТЕЛЬ
СТЕКЛОПОДЪЕМНИКОВ

WHT

WHT

ОТ
ПИРАНИЕ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ВОДИТЕЛЯ

BLK

BLK

BRN

RED

КЛЮЧ

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

ОТ
ПИРАНИЕ

PG

SG

17

12

АККУМУЛЯТОРНАЯ БАТАРЕЯ

№ 1 (100 A)

БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРНОЙ БАТАРЕИ

A № 3
(30 A)^*1
(20 A)^*2

WHT

1

WHT

2

№ 45
(20 A)

K9

10

9

8

6

7

WHT

WHT

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

7

5

C46

C22

2

1

C45

10

8

C28

2

3

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

ОТ
ПИРАНИЕ

ЗАКРЫТЬ

M24

G502

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

PUR

GRN

WHT

RED

ORN

BLK

ОТ
ПИРАНИЕ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА
ЛЕВОЙ
ЗАДНЕЙ
ДВЕРИ

BLK

ОТ
ПИРАНИЕ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА
ПРАВОЙ
ЗАДНЕЙ
ДВЕРИ

BLK

BLK

ВЫКЛЮЧАТЕЛЬ
РУЧКИ БЛОКИРОВКИ
ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ
(замкнут:
Дверь багажного
отделения открыта)

ДАТЧИК
ЗАЩЕЛКИ
БАГАЖНИКА
(замкнут:
багажник открыт)

BLK

ВЫКЛЮЧАТЕЛЬ КНОПКИ
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ПАССАЖИРА СПЕРЕДИ

[ ]: Автомобили с ЛРК
*1: С разъемом освещения прицепа
*2: Без разъема освещения прицепа

G501

1

G502

BLK

BLK

ПРЕДОХРАНИТЕЛЬ
№ 45 (20 A)
(БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ)

2

G501

R7

LT GRN

3

5

2

4

BLK

BLU

BLU

GRY

BLU

BLU

BLU

ПЕРЕДНЕЕ РЕЛЕ
ВКЛЮЧЕНИЯ
СУПЕРБЛОКИРОВКИ

ПРИВОД
СУПЕР
БЛОКИРОВКИ
ДВЕРИ ВОДИТЕЛЯ

ПРИВОД
ЗАМКА
СУПЕРБЛОКИРОВКИ
ДВЕРИ
ПЕРЕДНЕГО
ПАССАЖИРА

7

5

G603

G601

G602

G602

WHT

WHT

4

3

2

1

G601

1

G603

BLK

BLK

G501

R8

BRN

3

5

2

4

BLK

BLU

BLU

ORN

ЗАДНЕЕ
РЕЛЕ
СУПЕР БЛОКИРОВКИ

ПРАВЫЙ
ЗАДНИЙ
ПРИВОД
СУПЕР
БЛОКИРОВКИ

ЛЕВЫЙ
ЗАДНИЙ
ПРИВОД
СУПЕР
БЛОКИРОВКИ

BRN

BRN

4

3

2

1

BLK

ДАТЧИК
КЛЮЧА ЗАЖИГАНИЯ
(замкнут:
ключ вставлен)

ЦЕПЬ СИГНАЛА
ПОВОРОТА/
АВАРИЙНОЙ
СИГНАЛИЗАЦИИ

ВКЛЮЧИТЕ УКАЗАТЕЛИ
ПОВОРОТОВ

1

1

1

C40

C26

C33

LT GRN

1

BLU

C32

G501

2

1

WHT

№ 23
(10 A)

MICU

MICU

B23

M34

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ

GRN

PNK

GRY

ДАТЧИК
ДВЕРИ
ПЕРЕДНЕГО
ПАССАЖИРА
(замкнут:
дверь открыта)

ДАТЧИК
ДВЕРИ ВОДИТЕЛЯ
(замкнут:
дверь открыта)

ДАТЧИК
ЛЕВОЙ ЗАДНЕЙ
ДВЕРИ
(замкнут:
дверь открыта)

ДАТЧИК
ПРАВОЙ ЗАДНЕЙ
ДВЕРИ
(замкнут:
дверь открыта)

GRY

GRY

BLK

ИММОБИЛАЙЗЕР
БЛОК
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ

ПРЕДОХРАНИТЕЛЬ № 3 (30 A)^*1 (20 A)^*2

(БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРА)

1
