Проверка/замена выключателя обогревателя сидений
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-

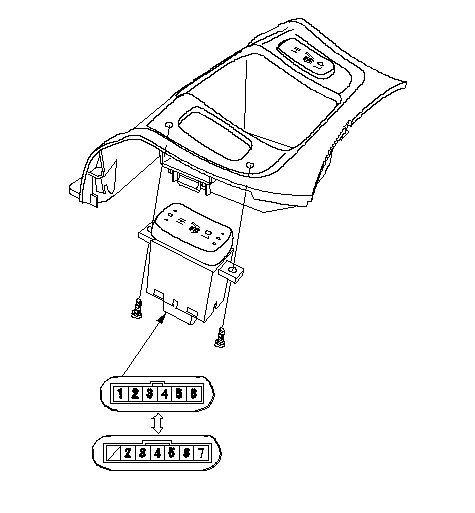

Отсоедините 6Р (или 7Р
*
) разъем выключателя обогревателя сиденья, затем снимите выключатель.
*: Выключатель обогревателя сиденья переднего пассажира
|
Сторона разъема
клемм-входов
Выключатель обогревателя сиденья водителя
Сторона разъема
клемм-входов
Выключатель обогревателя сиденья переднего пассажира
}
|
-
Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
ПРИМЕЧАНИЕ: Убедитесь в правильности расположения проверочного провода на клемме (+ или -).
-
Если соединение не соответствует указанному, замените блок выключателей.
|
Клемма
Положение
ON
1
ВЫСОКАЯ
НИЗКИЙ
УРОВЕНЬ
OFF
[2]
2
[3]
3
[4]
4
[5]
5
[6]
6
[7]
[ ]: Выключатель обогревателя сиденья переднего пассажира
}
|
