    • Проверка обогревателя сидений

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

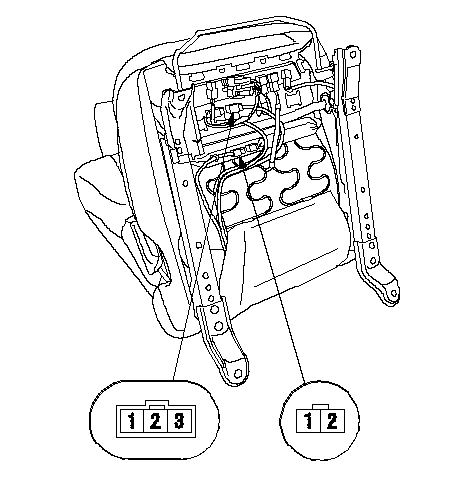

    Сиденье водителя
    1. Отсоедините разъем А (3Р) и разъем B (2P) от обогревателей сиденья.
    1. Проверьте неразрывность соединения между клеммами № 1 и № 2 2Р разъема В обогревателя сиденья. Соединение должно быть. Если соединение не соответствует указанному, замените обогреватель спинки сиденья.
    1. Подсоедините разъем В (2Р) обогревателя сиденья к обогревателю спинки сиденья.
    1. Проверьте неразрывность соединения между клеммами № 1 и № 2, № 2 и № 3, № 1 и № 3 разъема А (3Р) обогревателя сиденья. Соединение должно быть. Если соединение не соответствует указанному, замените обогреватель подушки сиденья.

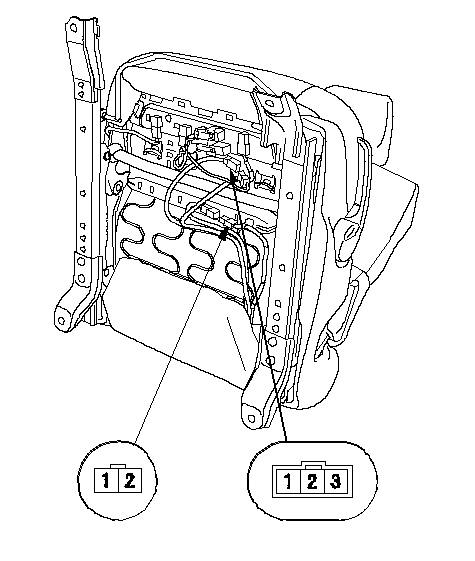

    Сиденье переднего пассажира
    1. Отсоедините разъем А (3Р) и разъем B (2P) от обогревателей сиденья.
    1. Проверьте неразрывность соединения между клеммами № 1 и № 2 2Р разъема В обогревателя сиденья. Соединение должно быть. Если соединение не соответствует указанному, замените обогреватель спинки сиденья.
    1. Подсоедините разъем В (2Р) обогревателя сиденья к обогревателю спинки сиденья.
    1. Проверьте неразрывность соединения между клеммами № 1 и № 2, № 2 и № 3, № 1 и № 3 разъема А (3Р) обогревателя сиденья. Соединение должно быть. Если соединение не соответствует указанному, замените обогреватель подушки сиденья.
