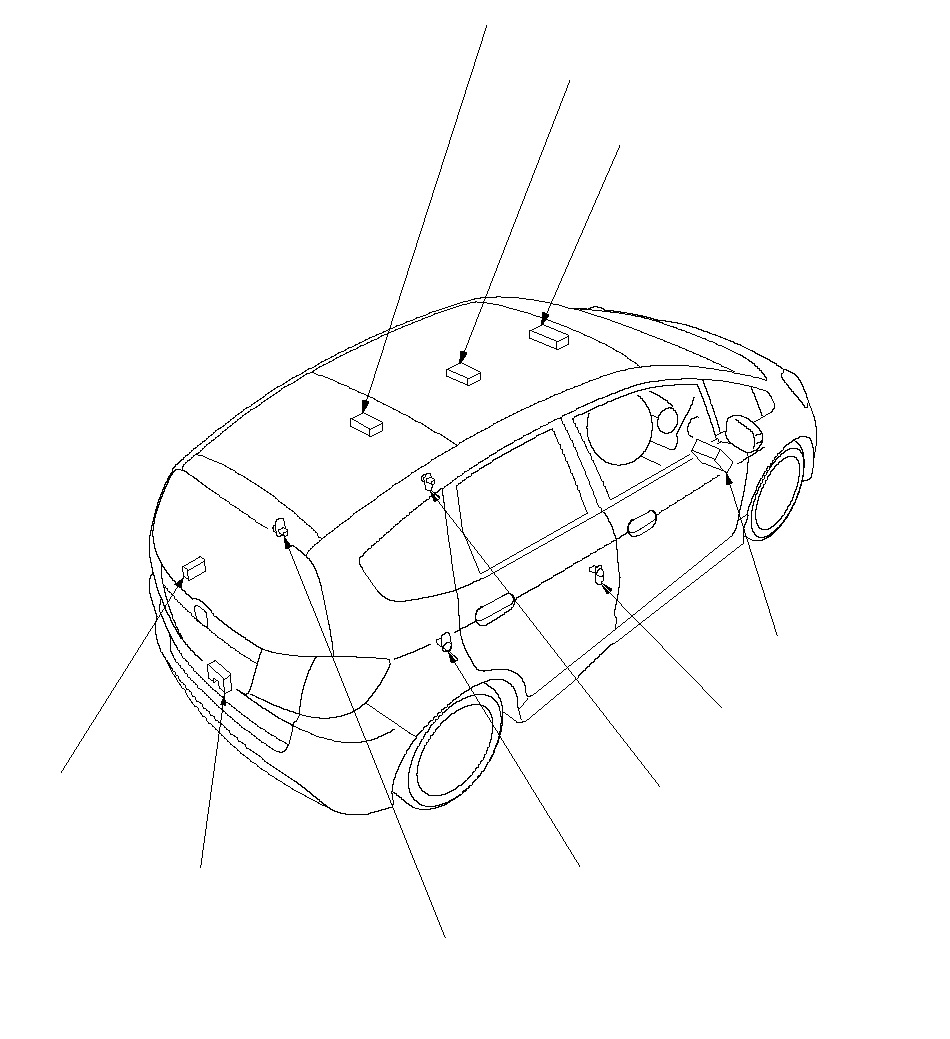

Перечень расположения компонентов внутреннего освещения

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

ПОТОЛОЧНЫЙ ПЛАФОН (без солнцезащитного козырька)
Проверка/замена,
в руководстве по ремонту, P/N 62TF000B

ПЛАФОН МЕСТНОГО ОСВЕЩЕНИЯ
(Без солнцезащитной шторки)
Проверка/замена,
в руководстве по ремонту, P/N 62TF000B

MICU
(встроен в
блок реле/предохранителей
под панелью приборов)

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ВОДИТЕЛЯ

ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА

ВЫКЛЮЧАТЕЛЬ ЗАМКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ВЫКЛЮЧАТЕЛЬ ЗАМКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

ЗАЩЕЛКА ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
Проверка,
в руководстве по ремонту, P/N 62TF000B

ОСВЕЩЕНИЕ
БАГАЖНОГО ОТДЕЛЕНИЯ
Проверка/замена,

в руководстве по ремонту,
P/N 62TF000B

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

ПЛАФОН МЕСТНОГО ОСВЕЩЕНИЯ
(С солнцезащитной шторкой)
(Встроены в выключатель солнцезащитной шторки)
Проверка/замена,

ВЫКЛЮЧАТЕЛЬ ПЛАФОНА МЕСТНОГО ОСВЕЩЕНИЯ
(С солнцезащитной шторкой)
(Встроен в выключатель панорамной крыши)
Проверка/замена,

ПОТОЛОЧНЫЙ ПЛАФОН (с солнцезащитным козырьком)
Проверка/замена,
в руководстве по ремонту, P/N 62TF000B

}
