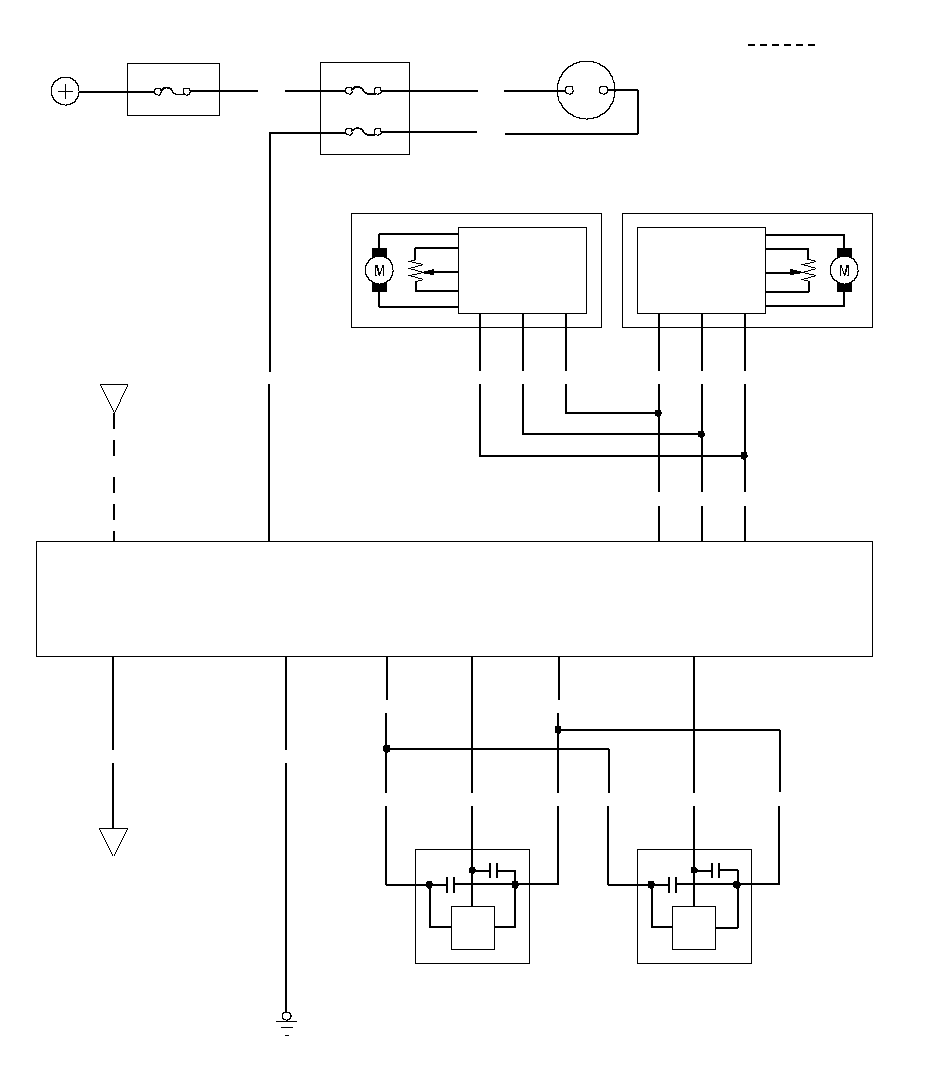

Электрическая схема цепи системы регулировки направления света фар - с HID
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
С HID
PUR
SCS
YEL
IG1
GND
SV
SSF
SG
SSR
7
4
6
13
1
2
3
ORN
RED
RED
ORN
WHT
RED
ORN
3
2
1
БЛОК УПРАВЛЕНИЯ РЕГУЛЯТОРОМ НАПРАВЛЕНИЯ ФАР
9
BLK
G301
AG
AS
AV
2
3
11
2
LT BLU
2
BRN
ПРАВЫЙ ЭЛЕКТРОПРИВОД ПОЛОЖЕНИЯ СВЕТА ФАР
T−9
LT GRN
LT BLU
БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРНОЙ БАТАРЕИ
№ 1 (100 A)
1
3
1
1
3
BRN
PUR
ЛЕВЫЙ ЭЛЕКТРОПРИВОД ПОЛОЖЕНИЯ СВЕТА ФАР
PUR
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
WHT
№ 60 (IGN) (50 A)
HALL
IC
HALL
IC
ДАТЧИК ХОДА
ПЕРЕДНЕЙ ПОДВЕСКИ
ДАТЧИК ХОДА
ЗАДНЕЙ ПОДВЕСКИ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
ПРИВОДНАЯ
ЦЕПЬ
ПРИВОДНАЯ
ЦЕПЬ
14
IG1
BAT
ЗАМОК ЗАЖИГАНИЯ
A31
№ 5 (10 A)
T1
W1
WHT
YEL
B−CAN
LT GRN
·
МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ
·
·
MICU
·
ИММОБИЛАЙЗЕР-БЛОК ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
БЛОК КЛИМАТ-КОНТРОЛЯ
·
ДАТЧИК АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ СВЕТА/
ДОЖДЯ
Блок ECM/PCM
·
·
РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
·
БЛОК УПРАВЛЕНИЯ EPS
16
BRN
LT BLU
PUR
: Линия CAN
·
БЛОК УПРАВЛЕНИЯ
HANDS FREE
}
