Проверка/замена комбинированного выключателя освещения
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-
Отсоедините колодку 12Р разъема (А) от центрального выключателя освещения (В).
-
Выверните два винта и снимите центральный выключатель приборов освещения, сдвинув его.
|

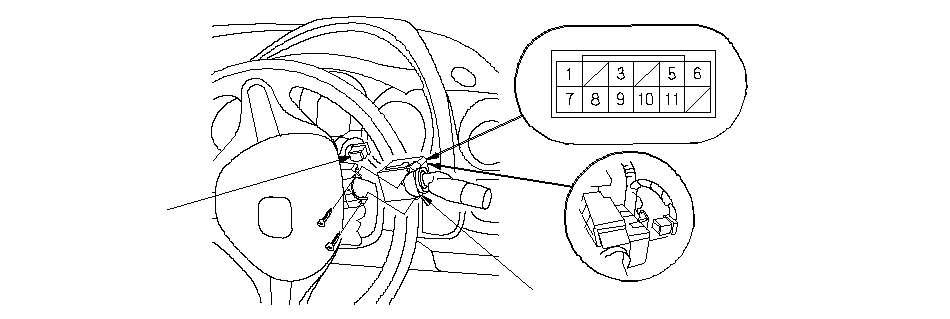

Модель ПРК (исключая модели KE и KN)

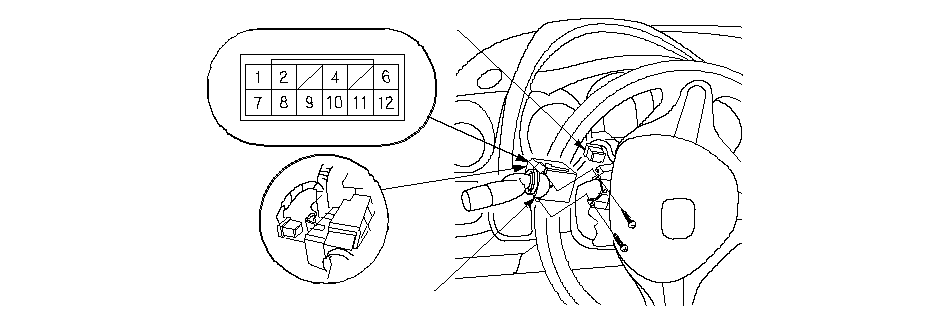

Модель ЛРК (включая модели KE и KN)
|
-
-
Отсоедините колодку 12Р разъема (А) от центрального выключателя освещения (В).
|
Модель ПРК (исключая модели KE и KN)
B
A
}
Модель ЛРК (включая модели KE и KN)
A
B
}
|
|
|
-
Выверните два винта и снимите центральный выключатель приборов освещения, сдвинув его.
|
-
Проверьте клеммы разъема, чтобы убедиться в надежноcти их контакта.
-
Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, исправьте их и снова проверьте качество соединений.
-

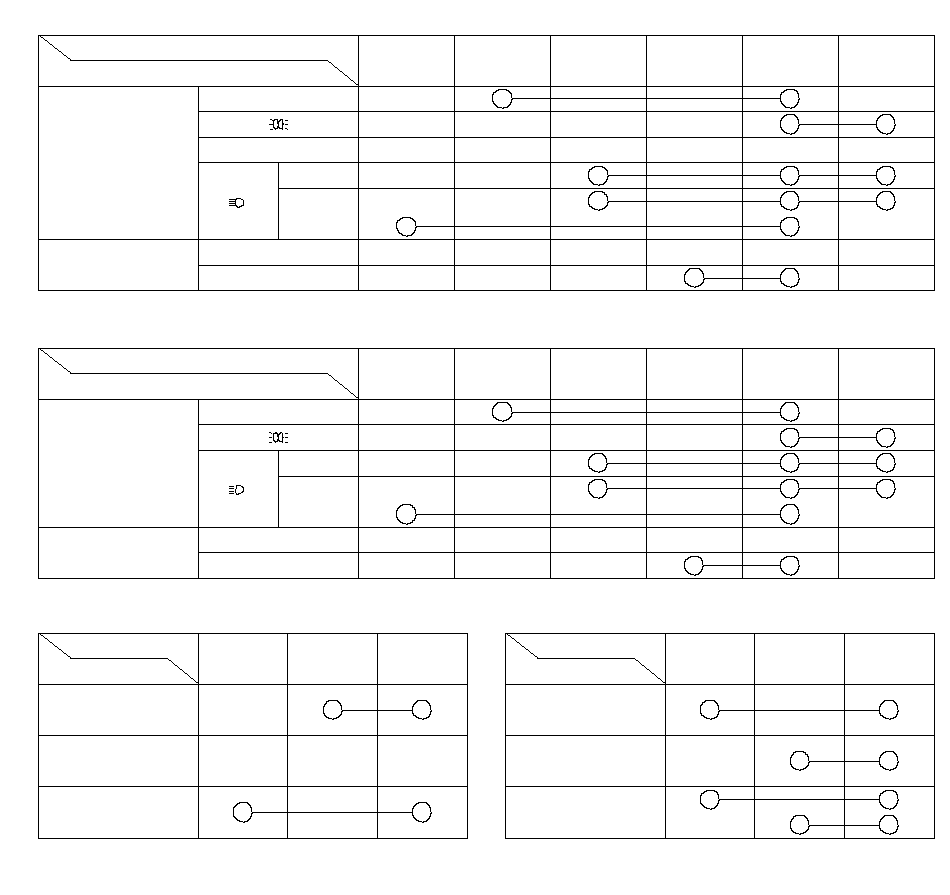

Если клеммы исправны, проверьте соединение между клеммами при каждом положении выключателя, в соответствии с таблицей.
| -
|
Если соединение не соответствует указанному, замените выключатель.
|
|
|
-
Проверьте клеммы разъема, чтобы убедиться в надежноcти их контакта.
-
Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, исправьте их и снова проверьте качество соединений.
-
Если клеммы исправны, проверьте соединение между клеммами при каждом положении выключателя, в соответствии с таблицей.
| -
|
Если соединение не соответствует указанному, замените выключатель.
|
|
[ ]: Модель ЛРК (включая модели KE и KN)
[ ]: Модель ЛРК (включая модели KE и KN)
Выключатель передних/задних противотуманных огней
Клемма
Положение
ПЕРЕДНИЙ
ЗАДНИЙ*
ПЕРЕДНИЙ/ЗАДНИЙ*
11 [8]
7
7 [12]
[ ]: Модель ЛРК (включая модели KE и KN)
Выключатель указателей поворота
Клемма
Положение
ЛЕВЫЙ
НЕЙТРАЛЬНЫЙ
ПРАВЫЙ
6 [1]
5 [2]
[ ]: Модель ЛРК (включая модели KE и KN)
7 [12]
Клемма
Положение
Выключатель фар
10 [9]
Выключатель
указателя поворота
при обгоне
OFF
НИЗКИЙ
УРОВЕНЬ
ВЫСОКАЯ
OFF
ON
9 [10]
8 [11]
Выключатель приборов освещения (без системы автоматического управления приборами освещения)
3 [4]
1 [6]
7 [12]
Клемма
Положение
Выключатель фар
10 [9]
Выключатель
указателя поворота
при обгоне
OFF
НИЗКИЙ
УРОВЕНЬ
ВЫСОКАЯ
OFF
ON
9 [10]
8 [11]
Выключатель приборов освещения (с системой автоматического управления приборами освещения)
3 [4]
1 [6]
7 [12]
АВТО
*: Модель ЛРК (включая модели KE и KN)
}
|
|
|
