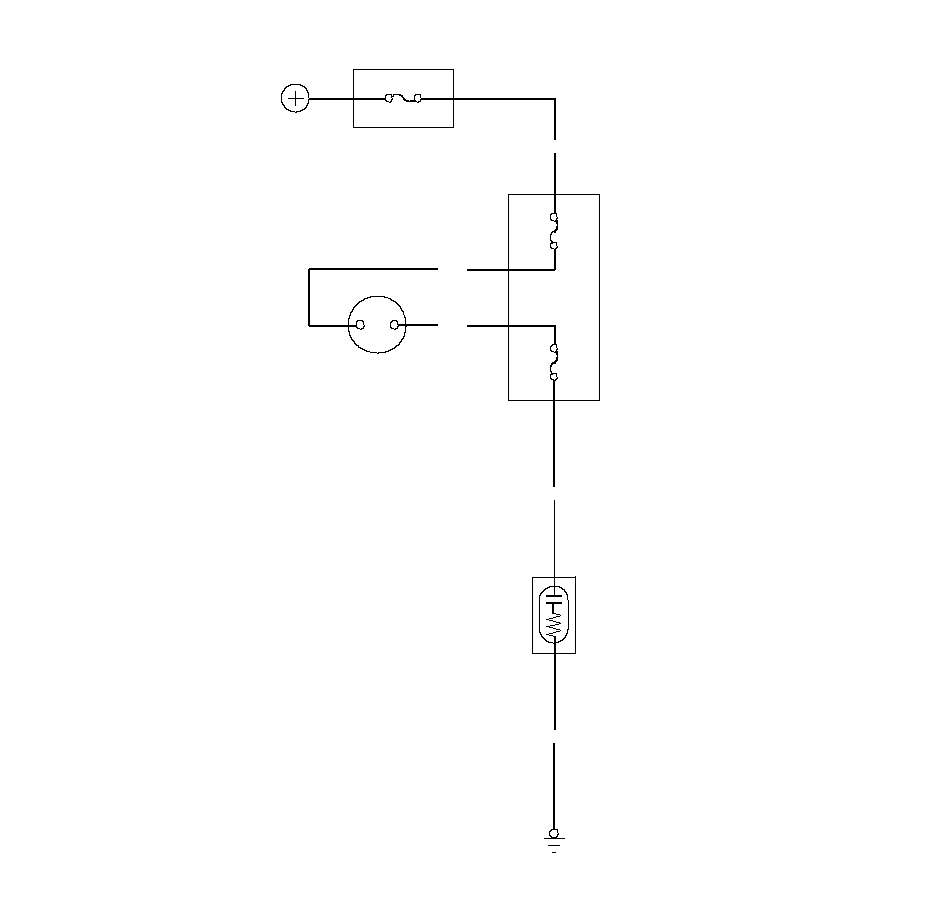

Электрическая схема цепи прикуривателя

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

T-9

G502

№ 60
(IGN)
(50 A)

№ 1 (100 A)

ACC

BAT

WHT

№ 13
(20 A)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

RED

PUR

АККУМУЛЯТОРНАЯ БАТАРЕЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРНОЙ БАТАРЕИ

ЗАМОК ЗАЖИГАНИЯ

WHT

BLK

ПРИКУРИВАТЕЛЬ

}
