Диагностика системы Hands free для телефона - Иконка Bluetooth не отображается (телефон Bluetooth соединен)
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Иконка Bluetooth не отображается(телефон Bluetooth соединен)
-
Включите зажигание, повернув ключ в положение ON (II).
-
Отсоедините разъем В (12Р) блока аудиосистемы и 28Р разъем блока управления системой Hands Free.
-

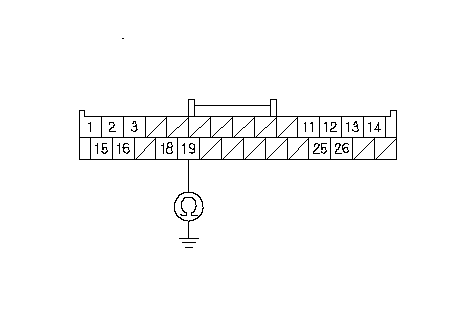

Проверьте непрерывность цепи между «массой» и клеммой № 19 28Р разъема блока управления Hands Free.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на «массу» провода между блоком управления системой Hands Free и аудиоблоком.■
|
|
НЕТ
|
-
|
|
|
28Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
HANDS FREE
Сторона проводов клемм-выходов
HFT ICON (BLU)
}
|
-

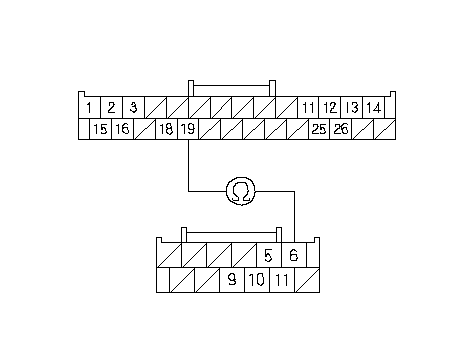

Проверьте неразрывность соединения между клеммой№ 19разъема 28Р блока управления Hands Free и клеммой № 6 разъема В (12Р) аудиоблока.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените блок управления hands free заведомо исправным и повторите проверку. Еслипризнак неисправностиотсутствует, замените изначально установленный
блок управления Hands Free.
. Если признак/индикация не пропали,
замените блок аудиосистемы.
■
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком управления Hands Free и блокомаудиосистемы.■
|
|
28Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
HANDS FREE
Сторона проводов клемм-выходов
HFT ICON (BLU)
Сторона проводов клемм-выходов
РАЗЪЕМ В (12P) БЛОКА АУДИОСИСТЕМЫ
HFT ICON (BLU)
}
|
