    • Поиск неисправностей по признакам в системе HFT - сообщения HFT невозможно услышать или они слишком слабые

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Сообщения HFT невозможно услышать или они слишком слабые
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте работу аудиосистемы и уровни звука динамиков из различных аудиоисточников (AM, FM, CD, TA и т.д.).
    Аудиосистема работает нормально и выход звука из динамка нормальный, при проигрывании различных аудиоисточников?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Выполните поиск неисправностей по признакам для аудиосистемы.■
    1. Нажмите кнопку разговора HFT.
    Аудиосистема приглушается при проигрывании сообщений HFT?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Перейдите к Этап 9 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем В (20Р) блока аудиосистемы и 28Р разъем блока управления системой Hands Free.

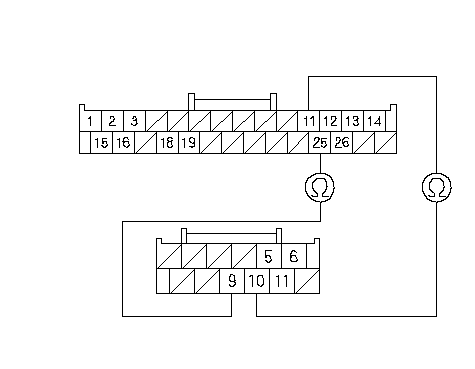

    1. Проверьте неразрывность соединения между клеммами№ 11и № 25 разъема 28Р блока управления Hands Free и клеммами № 10 и № 9 разъема В (12Р) блока аудиосистемы.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Разрыв провода между блоком управления системой Hands Free и блоком аудиосистемы. Замените неисправный жгут проводов.■
    1. Проверьте непрерывность цепи между "массой" и клеммами № 10 и № 9 12Р разъема В блока аудиосистемы по отдельности.
    Непрерывно ли соединение?
    ДА -
    Замыкание на «массу» провода между блоком управления системой Hands Free и блоком аудиосистемы. Замените неисправный экранированный жгут проводов.■
    НЕТ -
    Перейдите к Этап 8 .
    1. Проверьте непрерывность соединения между клеммами разъема В (12Р) блока аудиосистемы в соответствии с таблицей.
      От клеммы
      К клеммам
      B10
      B9, B5
      B9
      B5

    Непрерывно ли соединение?
    ДА -
    Замыкание в проводе между блоком управления системой Hands Free и блоком аудиосистемы. Замените соответствующий жгут проводов.■
    НЕТ -
    Замените блок управления hands free заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок управления телефоном Hands Free. Если признак неисправности не исчез, замените аудиоблок. ■
    1. Нажмите кнопку разговора HFT.
    Экран аудиосистемы отображает ‘‘TEL'' при нажатии кнопки разговора HFT?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 14 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 28Р разъем блока управления системой Hands Free и разъем В (12Р) блока аудиосистемы.

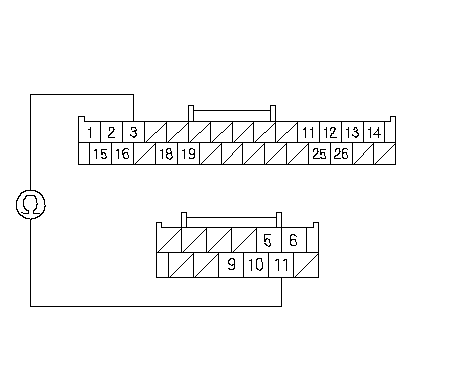

    1. Проверьте неразрывность соединения между клеммой№ 3разъема 28Р блока управления Hands Free и клеммой№ 11разъема В (12Р) блока аудиосистемы.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Устраните разрыв в цепи между блоком управления Hands Free и блоком аудиосистемы.■

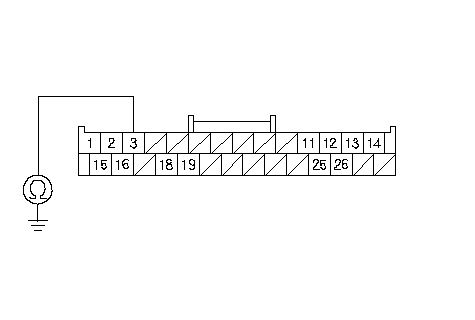

    1. Проверьте непрерывность цепи между «массой» и клеммой № 3 28Р разъема блока управления Hands Free.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на «массу» провода между блоком управления системой Hands Free и блоком аудиосистемы.■
    НЕТ -
    Замените блок управления hands free заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок управления телефоном Hands Free. Если признак неисправности не исчез, замените аудиоблок. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 28Р разъем блока управления системой Hands Free и разъем 5Р выключателя HFT.

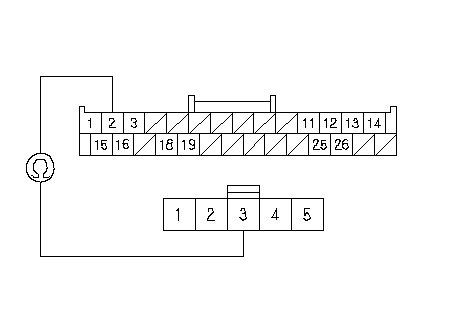

    1. Проверьте непрерывность цепи между клеммой № 2 28P разъема блока управления системой Hands Free и клеммой № 3 5Р разъема выключателя HFT.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в цепи между блоком управления Hands Free и переключателем HFT.■
