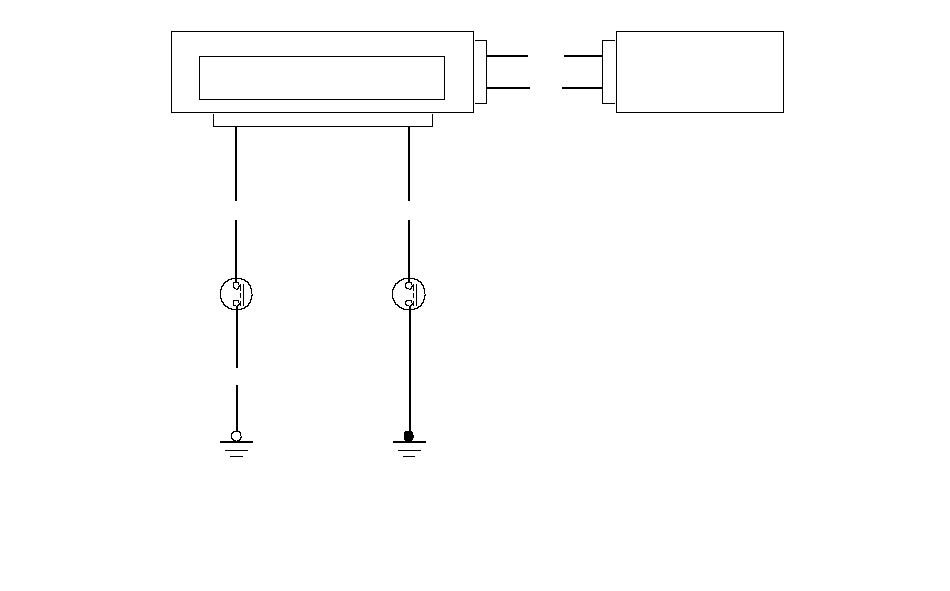

Электрическая схема индикатора тормозной системы

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

ИНДИКАТОР ТОРМОЗНОЙ СИСТЕМЫ

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ УПРАВЛЕНИЯ ИНДИКАТОРОМ

RED

WHT

БЛОК УПРАВЛЕНИЯ−
МОДУЛЯТОРА ABS или VSA
(ИНДИКАТОР EBD)

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ
ЗАМКНУТ: Поплавок в нижнем положении
ОТКРЫТ: Поплавок в верхнем положении

ДАТЧИК СТОЯНОЧНОГО ТОРМОЗА
ЗАМКНУТ: Стояночный тормоз применен
ОТКРЫТО: Стояночный тормоз отпущен

ORN

BLK

GRY

^*1: Автомобили с ЛРК
^*2: Автомобиль с ПРК

*1
*2

G302
G301

}
