Сборка главного тормозного цилиндра
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Модель VSA
ПРИМЕЧАНИЕ:
-
Промойте все детали тормозной жидкостью и продуйте сжатым воздухом; также продуйте сжатым воздухом все каналы.
-
Перед повторной сборкой проверьте, что все детали очищены от грязи и других посторонних частиц.
-
Если требуется, замените детали на новые.
-
Используйте только специальную тормозную жидкость Genuine DOT 3 или DOT 4 Honda Brake Fluid. Использование другой тормозной жидкости, не предназначенной для автомобилей Honda, может вызвать коррозию элементов и сократить срок службы системы.
-
Замените главный цилиндр, если внутренние стенки цилиндра повреждены или изношены. Внутренние стенки цилиндра не подлежат хонингованию или отделочной обработке.
-
Смажьте все манжеты поршня, тавотницу и внутренние стенки главного тормозного цилиндра чистой тормозной жидкостью.
-
Используйте рекомендованную смазку из ремонтного комплекта главного цилиндра.
-
Будьте осторожны при нанесении силиконовой смазки, не допускайте ее попадания на клеммы разъемов и выключатели, особенно если смазка имеется у вас на руках или перчатках.
-
На рисунке показана модель ЛРК.
-
Вставьте уплотнение бачка в канавку на крышку бачка.
-
Установите сетчатый фильтр и крышку бачка в сборе на бачок.
|
|
|
Модель VSA
ПРИМЕЧАНИЕ:
-
Промойте все детали тормозной жидкостью и продуйте сжатым воздухом; также продуйте сжатым воздухом все каналы.
-
Перед повторной сборкой проверьте, что все детали очищены от грязи и других посторонних частиц.
-
Если требуется, замените детали на новые.
-
Используйте только специальную тормозную жидкость Genuine DOT 3 или DOT 4 Honda Brake Fluid. Использование другой тормозной жидкости, не предназначенной для автомобилей Honda, может вызвать коррозию элементов и сократить срок службы системы.
-
Замените главный цилиндр, если внутренние стенки цилиндра повреждены или изношены. Внутренние стенки цилиндра не подлежат хонингованию или отделочной обработке.
-
Смажьте все манжеты поршня, тавотницу и внутренние стенки главного тормозного цилиндра чистой тормозной жидкостью.
-
Используйте рекомендованную смазку из ремонтного комплекта главного цилиндра.
-
Будьте осторожны при нанесении силиконовой смазки, не допускайте ее попадания на клеммы разъемов и выключатели, особенно если смазка имеется у вас на руках или перчатках.
-
На рисунке показана модель ЛРК.
-
Вставьте уплотнение бачка в канавку на крышку бачка.
-
Установите сетчатый фильтр и крышку бачка в сборе на бачок.
|

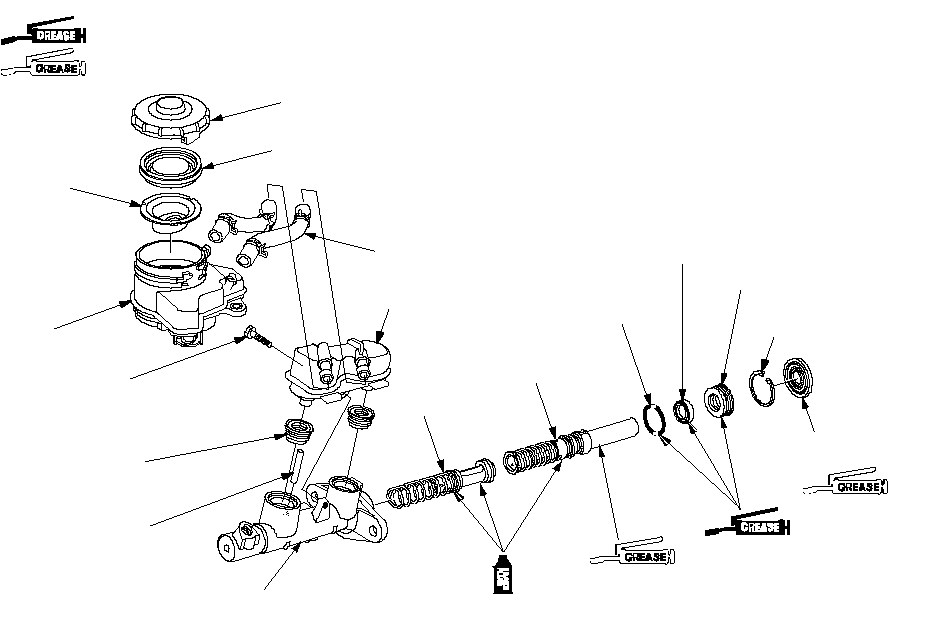

КРЫШКА БАЧКА
УПЛОТНЕНИЕ БАЧКА
СЕТЧАТЫЙ ФИЛЬТР
РАСШИРИТЕЛЬНЫЙ БАЧОК
ГЛАВНЫЙ ЦИЛИНДР
ПЕРВИЧНЫЙ
ПОРШЕНЬ
Заменить.
ВТОРИЧНЫЙ
ПОРШЕНЬ
Заменить.
СТОПОРНОЕ КОЛЬЦО
Заменить.
(БЕЖЕВЫЙ)
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Заменить.
ВТУЛКА
Заменить.
2.5 N·m
(0.3 kgf·m)
ШЛАНГ РАСШИРИТЕЛЬНОГО БАЧКА
НАПРАВЛЯЮЩАЯ ПОРШНЯ
НАРУЖНАЯ МАНЖЕТА
Заменить.
УПЛОТНЕНИЕ ШТОКА
Заменить.
(БЕЖЕВЫЙ)
ДОПОЛНИТЕЛЬНЫЙ БАЧОК

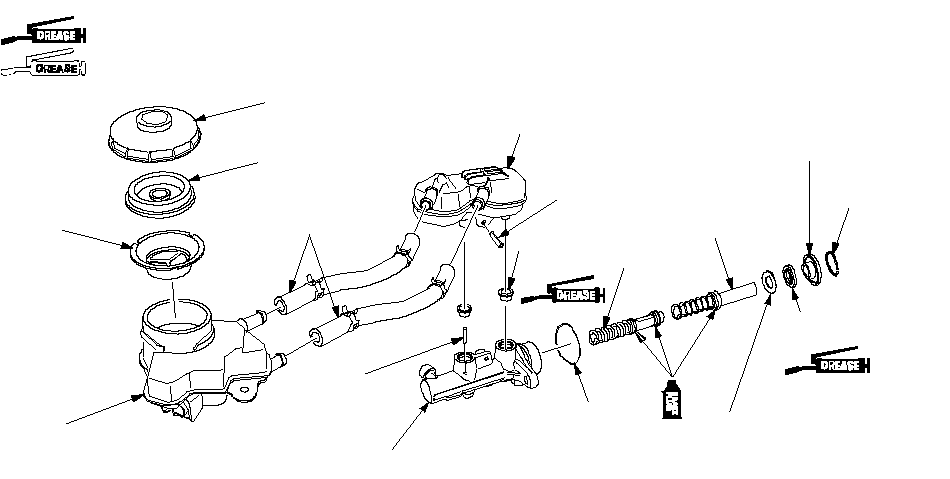

: Смазка для резиновых деталей
: Силиконовая смазка
(РОЗОВЫЙ)
СТОПОРНЫЙ ШТИФТ
}
|
|
|
-
Смажьте манжеты (А) нового первичного поршня (В) чистой тормозной жидкостью, затем вставьте первичный поршень в главный цилиндр.
|
B
Заменить.
A
}
|
-

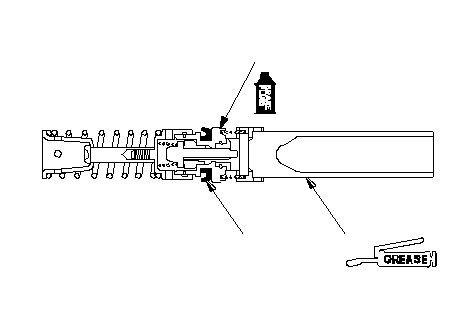

Смажьте манжет (А) нового вторичного поршня (В) чистой тормозной жидкостью, затем нанесите силиконовую смазку на поршень (С).
|
A
B
Заменить.
C
}
|
-

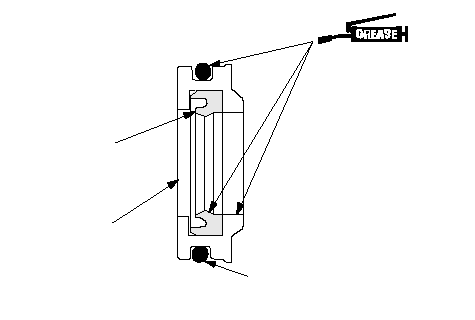

Нанесите резиновую смазку на новую направляющую поршня (A), новое уплотнительное кольцо (B) и новую дополнительную манжету (C).
|
A
C
Заменить.
B
Заменить.
}
|
-

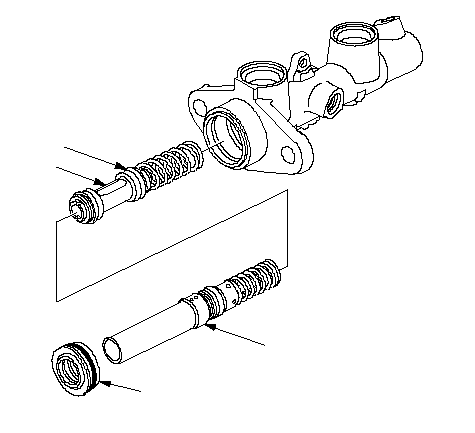

Установите первичный поршень (А), вторичный поршень (В) и направляющую поршня (С) в главный цилиндр. Не перепутайте направление направляющей поршня.
ПРИМЕЧАНИЕ: Установите первичный поршень в отверстие (D) главного тормозного цилиндра таким образом, чтобы прорезь в поршне совпала с отверстием под штифт.
|
A
Заменить.
B
Заменить.
C
Заменить.
D
}
|
-

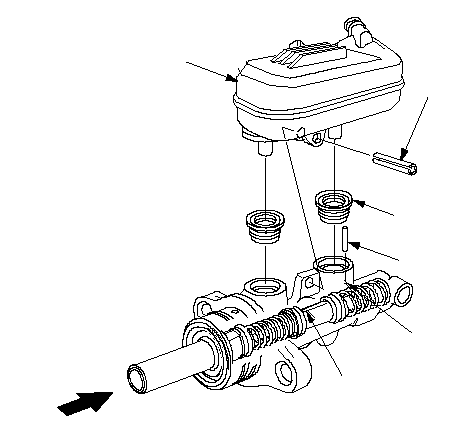

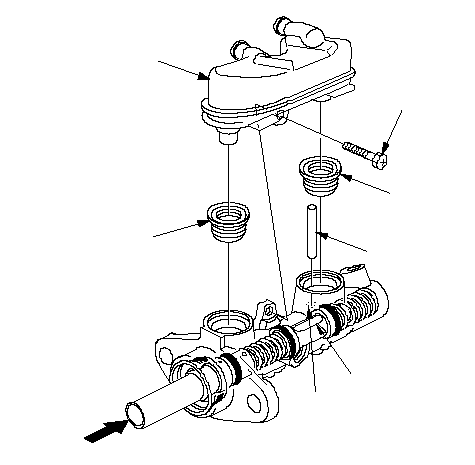

Установите новые втулки (А) и дополнительный бачок (В) на главный цилиндр.
-
Совместите паз (С) первичного поршня с отверстием под концевой штифт (D), вдавив вторичный поршень внутрь цилиндра, затем установите стопорный штифт (Е).
|
2.5 N·m
(0.25 kgf·m)
A
Заменить.
A
Заменить.
D
E
B
C
}
|
-

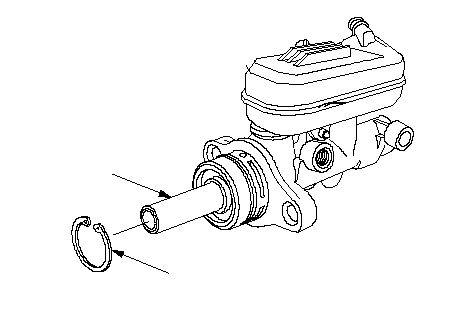

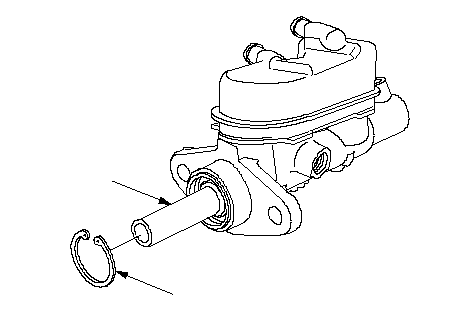

Установите новое стопорное кольцо (А), вдавив вторичный поршень (В) внутрь. Во время установки стопорного кольца не поцарапайте поверхность вторичного поршня.
|
A
Заменить.
B
}
|
-

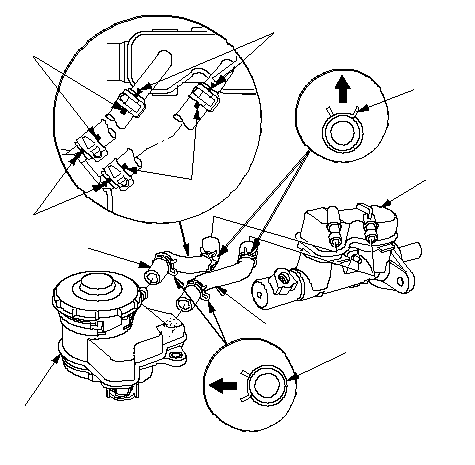

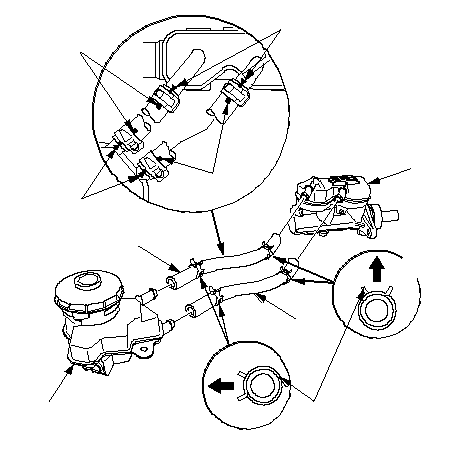

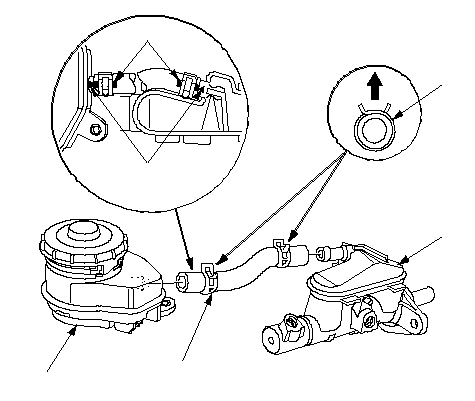

Установите расширительный бачок (А) и шланг бачка (В) на дополнительный бачок (С).
ПРИМЕЧАНИЕ:
-
Нанесите силиконовую смазку на новое уплотнение штока и установите его на главный цилиндр.
|
Модель ЛРК
ВЛЕВО
ВВЕРХ
A
D
E
B
C
F
B
E
F
D
}

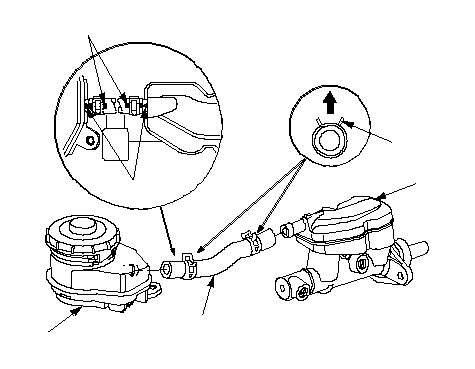

Модель ПРК
A
D
E
B
C
F
ВВЕРХ
}
|
|
Модели KE, KG ABS
ПРИМЕЧАНИЕ:
-
Промойте все детали тормозной жидкостью и продуйте сжатым воздухом; также продуйте сжатым воздухом все каналы.
-
Перед повторной сборкой проверьте, что все детали очищены от грязи и других посторонних частиц.
-
Если требуется, замените детали на новые.
-
Используйте только специальную тормозную жидкость Genuine DOT 3 или DOT 4 Honda Brake Fluid. Использование другой тормозной жидкости, не предназначенной для автомобилей Honda, может вызвать коррозию элементов и сократить срок службы системы.
-
Замените главный цилиндр, если внутренние стенки цилиндра повреждены или изношены. Внутренние стенки цилиндра не подлежат хонингованию или отделочной обработке.
-
Смажьте все манжеты поршня, тавотницу и внутренние стенки главного тормозного цилиндра чистой тормозной жидкостью.
-
Используйте рекомендованную смазку из ремонтного комплекта главного цилиндра.
-
Будьте осторожны при нанесении силиконовой смазки, не допускайте ее попадания на клеммы разъемов и выключатели, особенно если смазка имеется у вас на руках или перчатках.
-
На рисунке показана модель ЛРК.
-
Вставьте уплотнение бачка в канавку на крышку бачка.
-
Установите сетчатый фильтр и крышку бачка в сборе на бачок.
|
|
|
Модели KE, KG ABS
ПРИМЕЧАНИЕ:
-
Промойте все детали тормозной жидкостью и продуйте сжатым воздухом; также продуйте сжатым воздухом все каналы.
-
Перед повторной сборкой проверьте, что все детали очищены от грязи и других посторонних частиц.
-
Если требуется, замените детали на новые.
-
Используйте только специальную тормозную жидкость Genuine DOT 3 или DOT 4 Honda Brake Fluid. Использование другой тормозной жидкости, не предназначенной для автомобилей Honda, может вызвать коррозию элементов и сократить срок службы системы.
-
Замените главный цилиндр, если внутренние стенки цилиндра повреждены или изношены. Внутренние стенки цилиндра не подлежат хонингованию или отделочной обработке.
-
Смажьте все манжеты поршня, тавотницу и внутренние стенки главного тормозного цилиндра чистой тормозной жидкостью.
-
Используйте рекомендованную смазку из ремонтного комплекта главного цилиндра.
-
Будьте осторожны при нанесении силиконовой смазки, не допускайте ее попадания на клеммы разъемов и выключатели, особенно если смазка имеется у вас на руках или перчатках.
-
На рисунке показана модель ЛРК.
-
Вставьте уплотнение бачка в канавку на крышку бачка.
-
Установите сетчатый фильтр и крышку бачка в сборе на бачок.
|
: Смазка для резиновых деталей
: Силиконовая смазка
КРЫШКА БАЧКА
УПЛОТНЕНИЕ БАЧКА
СЕТЧАТЫЙ ФИЛЬТР
РАСШИРИТЕЛЬНЫЙ БАЧОК
ГЛАВНЫЙ ЦИЛИНДР
ПЕРВИЧНЫЙ
ПОРШЕНЬ
Заменить.
ВТОРИЧНЫЙ
ПОРШЕНЬ
Заменить.
СТОПОРНОЕ КОЛЬЦО
Заменить.
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Заменить.
ШЛАНГ ТОРМОЗНОГО
БАЧКА
ДОПОЛНИТЕЛЬНЫЙ БАЧОК
СТОПОРНЫЙ ШТИФТ
PIN
Заменить.
ПЛАСТИНА
Заменить.
КОЛПАЧОК ЦИЛИНДРА
Заменить.
НАПРАВЛЯЮЩАЯ ПОРШНЯ
Заменить.
ВТУЛКА
Заменить.
}
|
|
|
-

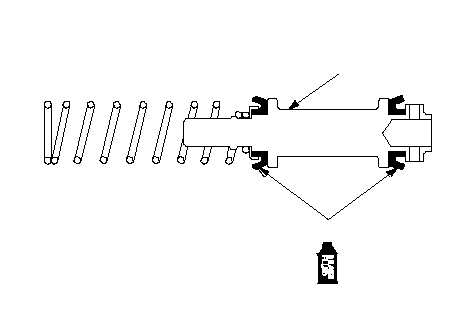

Смажьте манжеты (А) нового первичного поршня (В) чистой тормозной жидкостью, затем вставьте первичный поршень в главный цилиндр.
|
A
B
Заменить.
}
|
-

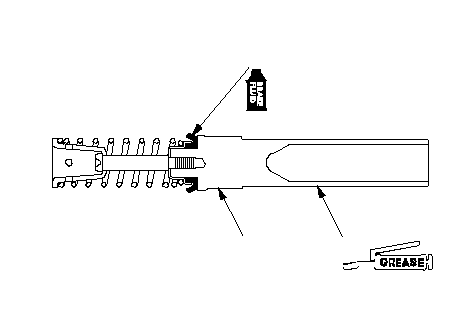

Смажьте манжет (А) нового вторичного поршня (В) чистой тормозной жидкостью, затем нанесите силиконовую смазку на поршень (С).
|
B
Заменить.
A
C
}
|
-

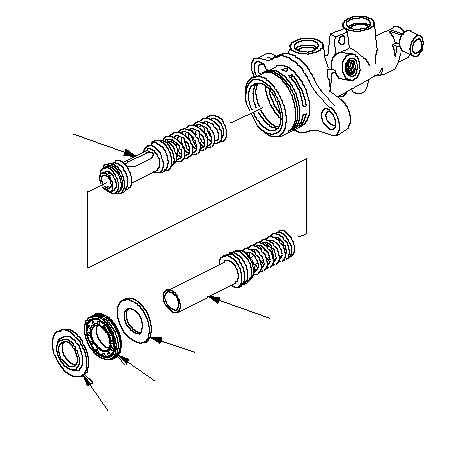

Установите первичный (А) и вторичный (В) поршни, пластину (С), манжету цилиндра (D) и направляющую поршня (Е) в главный цилиндр. Не перепутайте направление направляющей поршня.
|
A
Заменить.
B
Заменить.
C
Заменить.
D
Заменить.
E
Заменить.
}
|
-
Установите новые втулки (А) и дополнительный бачок (В) на главный цилиндр.
-
Совместите паз (С) первичного поршня с отверстием под концевой штифт (D), вдавив вторичный поршень внутрь цилиндра, затем установите стопорный штифт (Е).
|
B
E
A
Заменить.
D
C
Заменить.
}
|
-
Установите новое стопорное кольцо (А), вдавив вторичный поршень (В) внутрь. Во время установки стопорного кольца не поцарапайте поверхность вторичного поршня.
|
A
Заменить.
B
}
|
-
Установите расширительный бачок (А) и шланг бачка (В) на дополнительный бачок (С).
ПРИМЕЧАНИЕ:
|
Модель ЛРК
ВЛЕВО
ВВЕРХ
A
D
E
B
C
F
E
D
B
}
Модель ПРК
ВВЕРХ
A
D
E
B
C
F
}
|
