Разборка главного тормозного цилиндра
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Модель VSA
ПРИМЕЧАНИЕ: На рисунке показана модель ЛРК.
-
Снимите уплотнение штока с главного цилиндра.
-

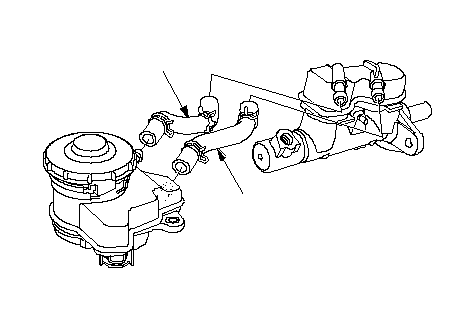

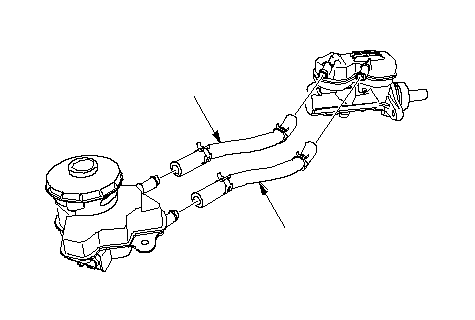

Отсоедините шланг (А) расширительного бачка.
|
A
A
}
|
-

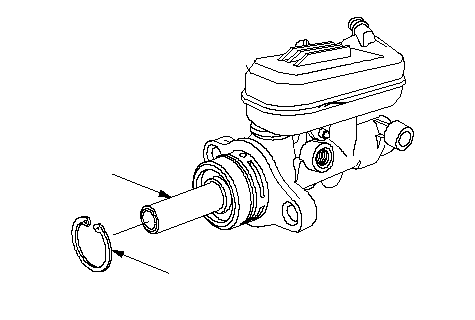

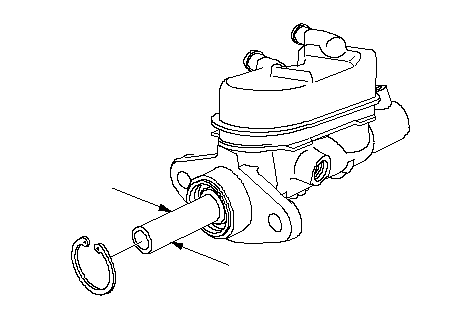

Снимите пружинное стопорное кольцо (А), вдавив вторичный поршень (В) внутрь.
|
A
Заменить.
B
}
|
-

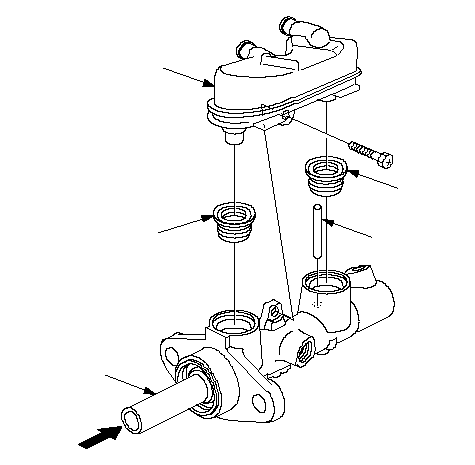

Снимите дополнительный бачок (А) и втулки (В) с главного цилиндра.
-
Снимите стопорный штифт (С), вдавив вторичный поршень (D) внутрь.
ПРИМЕЧАНИЕ: Соединительные втулки бачка подлежат замене при каждом снятии дополнительного бачка и главного цилиндра.
|
A
D
C
B
Заменить.
B
Заменить.
}
|
-

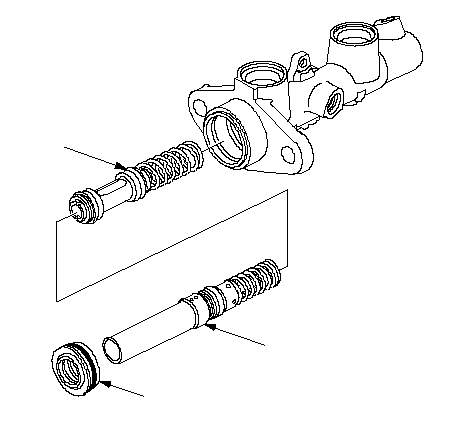

Снимите вторичный поршень (А), первичный поршень (В) и направляющую поршня (С).
|
B
Заменить.
A
Заменить.
C
}
|
-

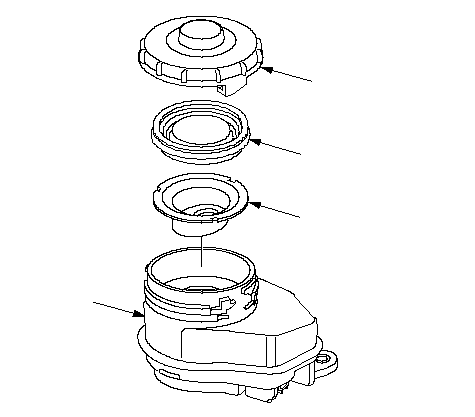

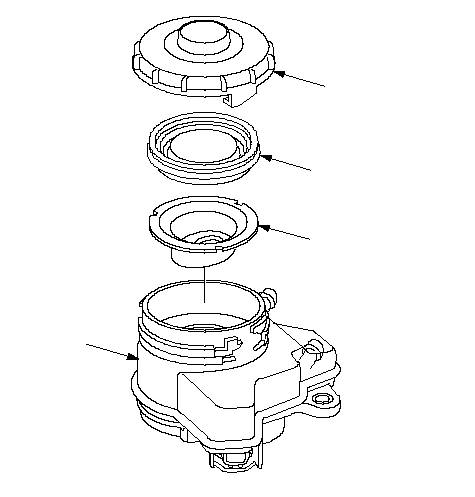

Снимите уплотнение бачка (А) с крышки бачка (В).
-
Снимите сетчатый фильтр (С) с бачка (D).
|
A
D
B
C
}
|
|
Модели KE, KG ABS
ПРИМЕЧАНИЕ: На рисунке показана модель ЛРК.
-
Снимите уплотнение штока с главного цилиндра.
-
Отсоедините шланг (А) расширительного бачка.
|
A
A
}
|
-
Снимите пружинное стопорное кольцо (А), вдавив вторичный поршень (В) внутрь.
|
A
Заменить.
B
}
|
-

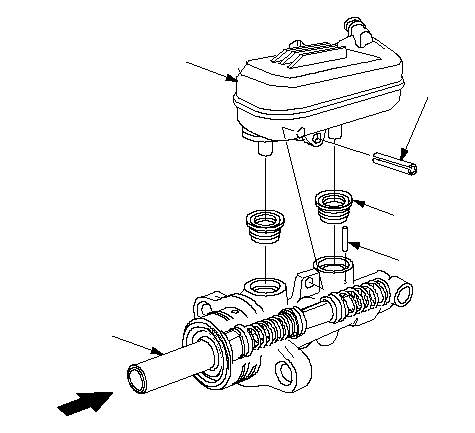

Снимите дополнительный бачок (А) и втулки (В) с главного цилиндра.
ПРИМЕЧАНИЕ: Соединительные втулки бачка подлежат замене при каждом снятии дополнительного бачка и главного цилиндра.
-
Снимите стопорный штифт (С), вдавив вторичный поршень (D) внутрь.
|
A
D
C
B
Заменить.
Заменить.
}
|
-

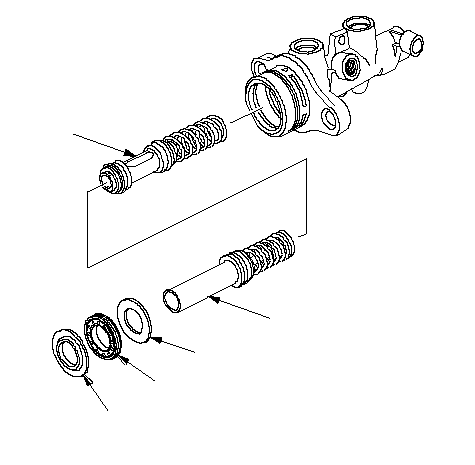

Снимите вторичный (А) и первичный (В) поршни, пластину (С), манжету цилиндра (D) и направляющую поршня (Е).
|
B
Заменить.
A
Заменить.
C
Заменить.
D
Заменить.
E
Заменить.
}
|
-
Снимите уплотнение бачка (А) с крышки бачка (В).
-
Снимите сетчатый фильтр (С) с бачка (D).
|
A
D
B
C
}
|
