    • Проверка заднего тормозного барабана

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Частое вдыхание пыли, образующейся в результате износа тормозных накладок, независимо от их материала, может иметь опасные последствия для вашего здоровья.
    • Избегайте попадания частиц пыли, образующейся в результате износа тормозных накладок, в дыхательные пути.
    • Не используйте сжатый воздух или кисти для очистки узлов тормозных механизмов. Используйте подходящий пылесос.

    1. Снимите заднее колесо.

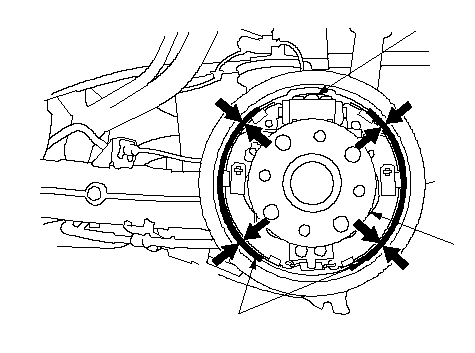

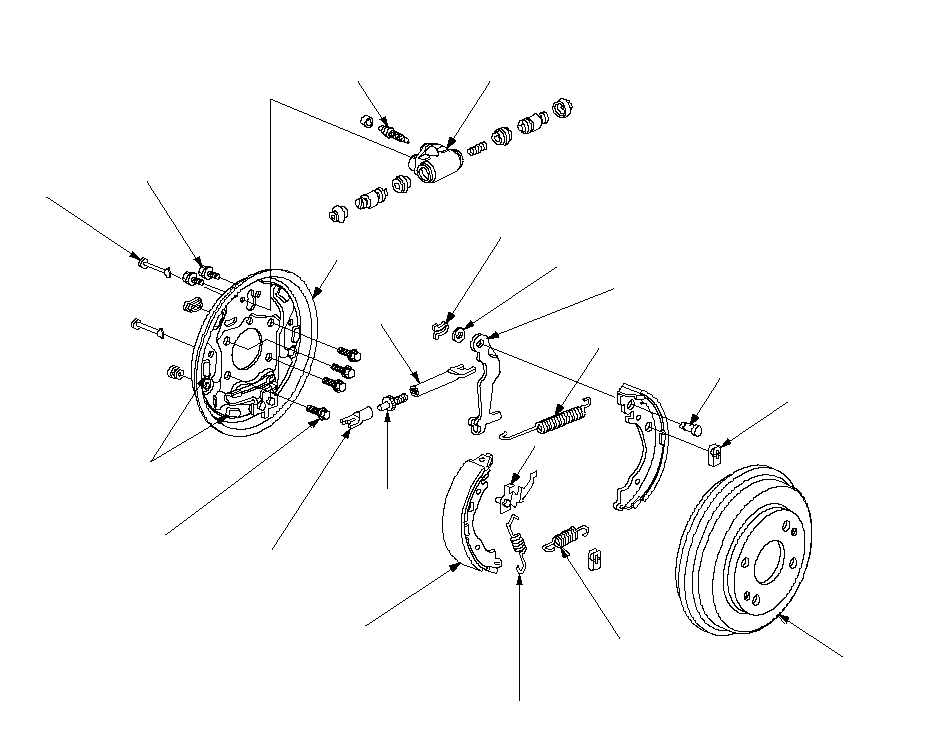

    1. Проверьте, нет ли повреждений и утечки в колесном цилиндре (А).
    1. Проверьте тормозные накладки (В), чтобы убедиться в отсутствии трещин, замасливания, износа и загрязнения.
      ПРИМЕЧАНИЕ: Смазка, попавшая на тормозные накладки или барабаны, снижает эффективность торможения.
    1. Измерение толщины тормозных шлангов (С). Измерение не включает толщину тормозных колодок.
      Толщина тормозной накладки:
      Стандарт:
      4,0 мм
      Предел рабочего диапазона:
      1,0 мм

    1. Если толщина какой-либо накладки окажется менее предельно допустимого значения, то необходимо заменить обе тормозные колодки.
    1. Проверьте ступицу (D) на плавность работы. Если необходимо обслуживание, замените блок подшипника ступицы.

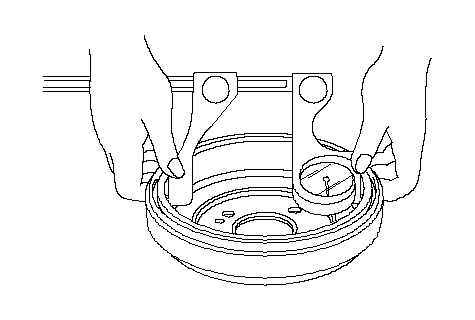

    1. Измерьте внутренний диаметр тормозного барабана штангенциркулем.
      Внутренний диметр барабана:
      Стандарт:
      199,9−200 мм
      Предел рабочего диапазона:
      201 мм

    1. Если внутренний диаметр тормозного барабана больше предельно допустимого значения, замените тормозной барабан.
    1. Проверьте тормозной барабан на наличие царапин, коррозии, дырок и трещин.
    1. ПРИМЕЧАНИЕ: Перед установкой тормозного барабана прочистите контактные поверхности задней ступицы и внутреннюю поверхность тормозного барабана.
    1. Очистите установочные поверхности тормозного барабана и внутренней поверхности диска колеса и установите заднее колесо.
