    • Проверка/Замена элемента воздухоочистителя

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    1. Откройте крышку воздухоочистителя (А)
    1. Снимите элемент воздухоочистителя (В) с корпуса воздухоочистителя (С).
    1. Проверьте, не забит или поврежден ли очищающий элемент воздухоочистителя. Если есть повреждения или засоры, замените его.
      ПРИМЕЧАНИЕ: Не используйте сжатый воздух для прочистки элемента воздухоочистителя.
    1. Почистите и устраните грязь из внутренней части корпуса воздухоочистителя.
    1. Установите детали в последовательности, обратной снятию.
    1. Для автомобилей без системы напоминания о ТО процедура закончена.
    С системой напоминания о ТО
    1. Если система напоминания о проведении технического обслуживания требовала замены фильтрующего элемента воздухоочистителя, переустановите систему напоминания, после чего процедура будет завершена. Если система напоминания о проведении технического обслуживания не требовала замены фильтрующего элемента воздухоочистителя, перейдите к Этап 8 .

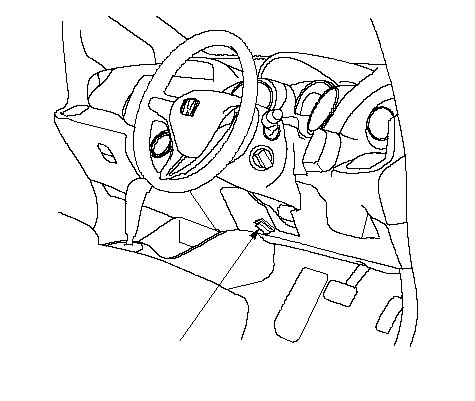

    1. Присоединить HDS к разъему информационной связи (DLC), расположенному со стороны водителя под панелью управления.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что система HDS взаимодействует с автомобилем и блоком ECM. Если не взаимодействует, выполните поиск неисправностей в цепи DLC.
    1. Выберите статус электрооборудования автомобиля с HDS.
    1. Выберите функцию ADJUSTMENT в меню GAUGE (меню проверки приборов) с помощью HDS.
    1. Выберите SERVICE REMINDER в меню EU MAINTENANCE MINDER с помощью HDS.
    1. Выберите позицию 8 SERVICE REMINDER с помощью HDS.
