Расположение реле и блоков управления - Панель управления 1

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

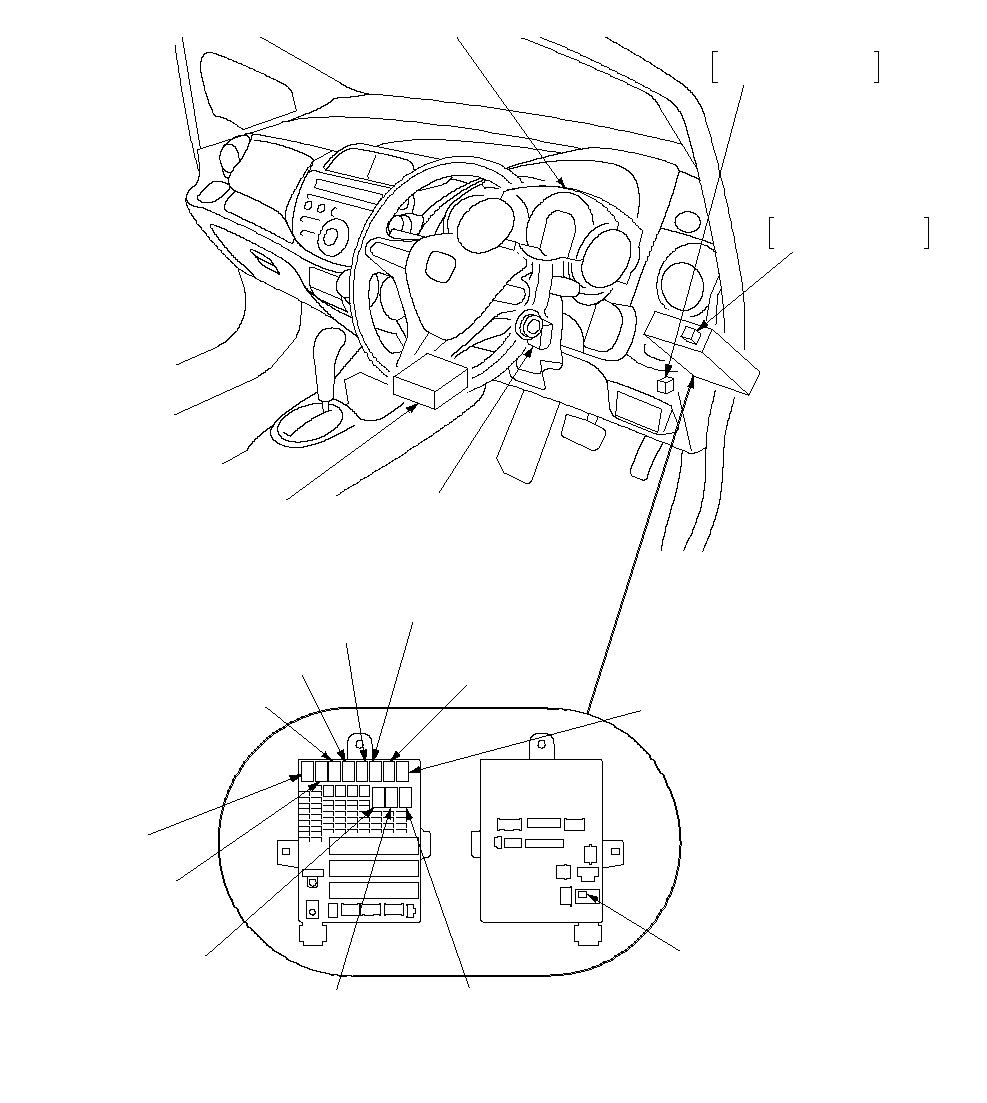

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ ЗВУКОВОГО СИГНАЛА (ПРК)
Цвета проводов: PUR,
WHT, ORN и WHT

РЕЛЕ ЗВУКОВОГО СИГНАЛА (ЛРК)
Цвета проводов: PUR,
PUR, ORN и PUR

ИММОБИЛАЙЗЕР-БЛОК ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

БЛОК SRS

РЕЛЕ ОСВЕЩЕНИЯ 1

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ 1 МОДУЛЯ PGM-FI
(FI MAIN)

РЕЛЕ УПРАВЛЕНИЯ СИСТЕМОЙ
ЭЛЕКТРОННОГО
УПРАВЛЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ (ETCS)

РЕЛЕ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD)

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
(ТОПЛИВНЫЙ НАСОС)

РЕЛЕ ПРЕРЫВАНИЯ СТАРТЕРА
(ST CUT)

РЕЛЕ ОСВЕЩЕНИЯ 2

РЕЛЕ
ЭЛЕКТРОПРИВОДА
ОБОГРЕВАТЕЛЯ САЛОНА

РЕЛЕ ЭЛЕКТРИЧЕСКИХ
СТЕКЛОПОДЪЕМНИКОВ (P/W)

РЕЛЕ ДАТЧИКА A/F

}
