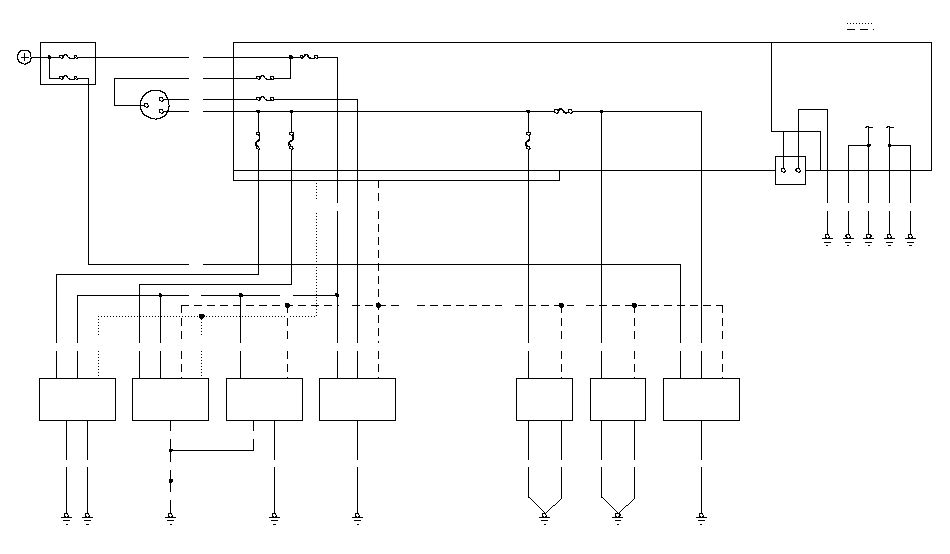

Электрическая схема цепи MICS
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
[ ]: Автомобиль с ЛРК
A27
A29
BLK
БЛОК SRS
A18
BLU
+B
BACK UP
K-LINE
A2
A1
BLK
БЛОК УПРАВЛЕНИЯ EPS
C8
C16
G501
BLK
K-LINE
G504
A28
BLK
16
25
BLK
10
K-LINE
24
BLK
G502
BLK
G502
BLK
G501
BLK
MICU
P2
A32
B11
N2
K10
Q9
M16
J3
J1
PG
SG
№ 11 (7,5 A)
PUR
BLU
PUR
BLU
PUR
BLU
IG1
IG1
IG1
GND
GND
GND
GND
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
МУЛЬТИПЛЕКСНЫЙ
ДИАГНОСТИЧЕСКИЙ
РАЗЪЕМ
№ 6
(10 A)
IG1
БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА ABS
MR-GND
G203
[G402]
G402
[G301]
WHT
IG1
IG1
G501
BLK
MICU
M14
: Линия CAN
: Другая линия связи
BLU
MICU
№ 22
(7,5 A)
W1
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
IG1
BAT
WHT
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
T1
БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ АККУМУЛЯТОРНОЙ БАТАРЕИ
T-9
№ 2 (60 A)
№ 1 (100 A)
№ 1 (10 A)
WHT
RED
№ 14 (7,5 A)
ЗАМОК ЗАЖИГАНИЯ
ACC
YEL
№ 20
(15 A)
№ 60 (IGN) (50 A)
IG1
IG1
IG1
+B
BACK UP
Сеть
B-CAN
S-GND
P-GND
LT BLU
G501
G501
13
IG1
+B
BACK UP
Сеть
B-CAN
LG
2
+B
BACK UP
LG
GND
РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ (DLC)
16
5
+B
BACK UP
K-LINE
A24
Q8
K8
PNK
МОДУЛЬ УПРАВЛЕНИЯ
ПАНЕЛЬЮ ПРИБОРОВ
17
BLK
BLK
G503
A12
BLK
АУДИОСИСТЕМА
ACC
РАДИО
MAIN
GND
32
16
18
A14
A3
BLU
PUR
PNK
G101
7
BLU
4
PNK
G502
4
BLK
ACC
+B
BACK
UP
N1
N18
Q2
Q3
PNK
BLU
PNK
RED
1
5
K-LINE
БЛОК ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ-
ИММОБИЛАЙЗЕРА
BRN
BRN
BRN/YEL
BRN
7
K-LINE
BLU
WHT
PNK
PNK
BLU
BLU
S3
GRN
[LT BLU]
GRN
[LT BLU]
GRN
[LT BLU]
}
